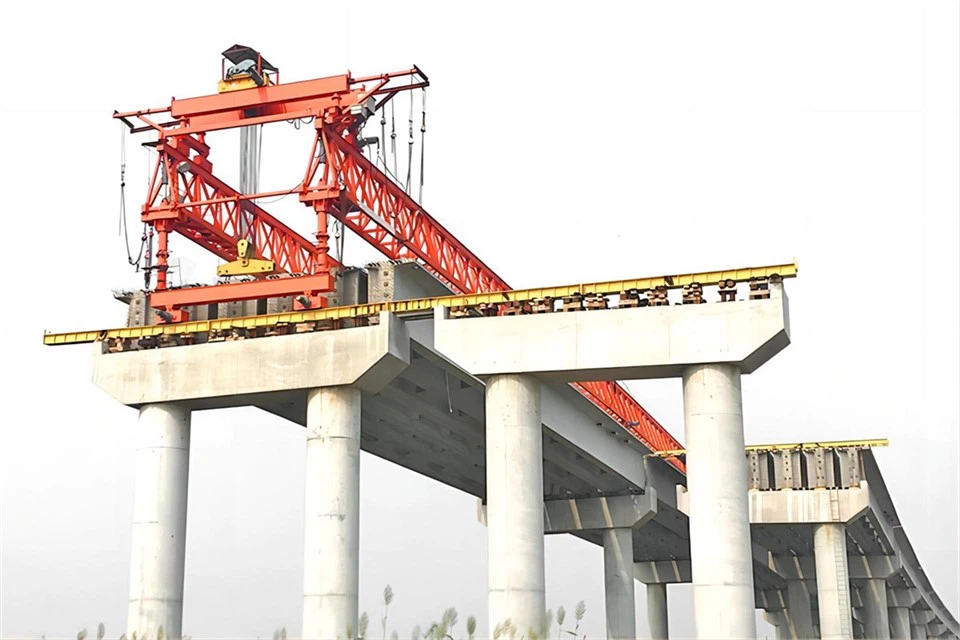

Köprü Montaj Kiriş Başlatıcısı

Köprü Montaj Kiriş Başlatıcısı (Köprü Kiriş Başlatıcısı veya kısaca Kiriş Başlatıcısı olarak da bilinir), prekast beton köprü kirişlerinin veya bölümlerinin montajında ​​ve yerleştirilmesinde kullanılan özel bir inşaat ekipmanıdır. Bu teknoloji genellikle yükseltilmiş otoyolların, viyadüklerin ve köprülerin yapımında kullanılır. Işın Başlatıcının amacı, prefabrik parçaları belirlenen konumlarına verimli bir şekilde yerleştirerek köprü üst yapısını inşa etme sürecini kolaylaştırmak ve hızlandırmaktır.







1. Yapı ve Tasarım:

• Beam Launcher, köprü ayakları veya dayanaklar arasındaki boşluğu kapatmak için tasarlanmış büyük, özel bir portal yapısıdır.
• Köprü açıklığının her iki tarafındaki portal ayakları tarafından desteklenen bir ana kiriş veya kafes yapısından oluşur.
• Başlatıcı, ana kiriş boyunca hareket eden hareketli bir araba ile donatılmıştır.

2.Prekast Segment Kullanımı:

• Başlatıcı, prefabrik köprü parçalarını döküm sahasından inşaat alanına taşımak için genellikle yük kaldırıcı veya vinç şeklinde bir kaldırma mekanizmasıyla donatılmıştır.

3. Segment Yerleştirme:

• Başlatıcı, prekast segmentleri köprü destekleri üzerinde belirlenen konumlarına hassas bir şekilde yerleştirme kapasitesine sahiptir.
• Segmentler genellikle kaldırılır, kurulum konumuna taşınır ve daha sonra yüksek doğrulukla yerine indirilir.

4.Çok yönlülük:

• Köprü Montaj Kiriş Başlatıcıları, düz açıklıklar, kavisli bölümler ve kademeli eğimler veya düşüşler dahil olmak üzere çeşitli köprü konfigürasyonlarını idare edecek şekilde tasarlanmıştır.

Farklı köprü genişliklerine ve yük kapasitelerine uyum sağlayacak şekilde uyarlanabilirler.

5.Güvenlik Özellikleri:

• Güvenlik en önemli husustur ve Işın Fırlatıcılar aşırı yük koruması, acil fren sistemleri ve arıza emniyetli mekanizmalar gibi çeşitli güvenlik özellikleriyle donatılmıştır.

6.Verimlilik ve Hız:

• Işın Başlatıcılar, geleneksel yöntemlere kıyasla üst yapıyı monte etmek için gereken süreyi azaltarak köprü inşaat sürecini önemli ölçüde hızlandırır.

7. Maliyet etkinliği:

• Işın Başlatıcıya yapılan ilk yatırım önemli olsa da, daha hızlı inşaat süreleri ve iş gücü tasarrufu nedeniyle köprü inşaatının genel maliyeti azaltılabilir.

8.Kontrol Sistemleri:

• Hassas konumlandırmayı ve hareket kontrolünü kolaylaştırmak için genellikle bilgisayarlı gelişmiş kontrol sistemleri Beam Launcher'a entegre edilmiştir.

9.Çevresel Hususlar:

• Bazı modeller, azaltılmış gürültü seviyeleri ve enerji tasarruflu bileşenler gibi çevresel etkiyi en aza indirmeyi amaçlayan özellikler içerebilir.

10.Bakım ve Güvenilirlik:

• Işın Başlatıcının kullanım ömrü boyunca güvenilir ve emniyetli bir şekilde çalışmasını sağlamak için düzenli bakım şarttır.







Köprü Montaj Kiriş Başlatıcısı, inşaat sırasında prefabrik köprü parçalarını verimli bir şekilde kaldırmak, taşımak ve yerleştirmek için birlikte çalışan çeşitli parça ve bileşenlerden oluşan karmaşık bir makine parçasıdır. Spesifik tasarım üreticiler arasında farklılık gösterebilir, ancak burada genellikle Köprü Montaj Kiriş Başlatıcısında bulacağınız bazı ortak parçalar ve bileşenler bulunmaktadır:



• Ana Kiriş veya Kafes: Köprü ayakları veya dayanakları arasındaki boşluğu kaplayan ana yapısal eleman. Tüm aparat için destek sağlar.
• Portal Ayakları: Ana kirişe bağlanan, stabiliteyi sağlayan ve yükü zemine dağıtan dikey destek yapılarıdır.
• Taşıma: Araba, ana kiriş boyunca hareket eden hareketli bir platformdur. Kaldırma ekipmanını taşır ve prefabrik parçaların hassas yerleştirilmesinden sorumludur.
• Kaldırma Mekanizması: Bu, prefabrik köprü parçalarını döküm alanından inşaat alanına taşıyan yük kaldırıcıları, vinçleri veya diğer kaldırma cihazlarını içerir.
• Arabalı Sistem: Arabalı sistem arabanın bir parçasıdır ve ana kiriş boyunca yatay harekete izin verir. Kaldırma mekanizmasının doğru şekilde konumlandırılması önemlidir.
• Segment Tutma Cihazları: Kaldırma ve yerleştirme işlemi sırasında prekast köprü segmentlerini güvenli bir şekilde tutmak ve serbest bırakmak için kelepçeler, tutucular veya diğer cihazlar.
• Yönlendirme Sistemleri: Başlatıcının hassas hizalanmasına ve konumlandırılmasına yardımcı olan, prefabrik parçaların doğru yerleştirilmesini sağlayan sistemler.
• Kontrol Kabini: Operatörün Işın Başlatıcının çalışmasını izlediği ve kontrol ettiği bir kabin veya kontrol odası. Gerekli kontrol panellerini, ekranları ve iletişim ekipmanlarını içerir.
• Güç Sistemi: Işın Başlatıcı, elektrikli veya hidrolik bir sistemle çalıştırılır. Buna, fırlatıcının hareketini yönlendiren motorlar, pompalar ve diğer bileşenler dahildir.
• Güvenlik Özellikleri: Aşırı yük koruma mekanizmaları, acil fren sistemleri ve diğer güvenlik özellikleri, çalışma sırasında personelin ve ekipmanın güvenliğini sağlar.
• Kontrol Sistemi: Prefabrik parçaların kaldırılması, taşınması ve yerleştirilmesi de dahil olmak üzere operatörün Işın Başlatıcının hareketlerini yönetmesine ve koordine etmesine olanak tanıyan bilgisayarlı kontrol sistemleri.













Köprü Montaj Kiriş Başlatıcısının kullanımı köprüler, viyadükler ve yükseltilmiş otoyolların yapımında çeşitli avantajlar sunar. Bu avantajlar, genel inşaat sürecinde verimliliğin, güvenliğin ve maliyet etkinliğinin artmasına katkıda bulunur. İşte bazı önemli avantajlar:



• Hız ve Verimlilik: Işın Başlatıcılar, birden fazla prefabrik parçanın aynı anda yerleştirilmesine izin vererek köprü inşaat sürecini önemli ölçüde hızlandırır. Bu, geleneksel inşaat yöntemlerine kıyasla projenin daha hızlı tamamlanmasını sağlar.
• Daha Kısa İnşaat Süresi: Prekast köprü bölümlerini hassas bir şekilde kaldırma ve yerleştirme yeteneği, montaj için gereken süreyi azaltır, trafik kesintilerini en aza indirir ve genel proje zaman çizelgelerini iyileştirir.
• Artırılmış Güvenlik: Işın Başlatıcılar, personelin yüksekte veya ağır kaldırma operasyonlarının yakınında çalışmasına olan ihtiyacı en aza indirerek güvenliği artırır. Otomatik ve bilgisayarlı kontrol sistemleri, güvenli ve kontrollü inşaat süreçlerine daha da katkıda bulunur.
• Hassasiyet ve Doğruluk: Işın Başlatıcılar, prefabrik parçaların hassas konumlandırılmasını ve hizalanmasını sağlayan gelişmiş kontrol sistemleriyle donatılmıştır ve bu da köprü üst yapısının inşasında daha yüksek doğruluk sağlar.
• Çok yönlülük: Bu makineler, düz açıklıklar, eğriler ve kademeli eğimler veya düşüşler dahil olmak üzere çeşitli köprü konfigürasyonlarına uyarlanabilir. Farklı köprü genişliklerine ve yük kapasitelerine uyacak şekilde özelleştirilebilirler.
• Maliyet Tasarrufu: Işın Başlatıcıya yapılan ilk yatırım önemli olsa da, daha hızlı inşaat süreleri, daha düşük iş gücü gereksinimleri ve malzeme kullanımında artan verimlilik nedeniyle köprü inşaatının genel maliyeti azaltılabilir.
• En Aza İndirilmiş Çevresel Etki: Bazı Işın Fırlatıcılar, azaltılmış gürültü seviyeleri ve enerji tasarruflu bileşenler gibi çevresel etkiyi en aza indirecek özelliklerle tasarlanmıştır.
• Tutarlı Kalite: Prefabrik segment üretiminin kontrollü ortamı, tutarlı kalite sağlar ve Işın Başlatıcının kullanılması, montaj süreci sırasında bu kalitenin korunmasına yardımcı olur.
• Zorlu Sahalara Uyarlanabilirlik: Işın Fırlatıcılar çeşitli arazilerde ve zorlu inşaat sahalarında kullanılabilir ve uygulamalarında esneklik sağlar.
• Optimize Edilmiş Kaynak Kullanımı: Işın Başlatıcıların kontrollü ve otomatikleştirilmiş yapısı, inşaat malzemelerinin kullanımını optimize etmeye, israfı azaltmaya ve kaynak verimliliğini artırmaya yardımcı olur.









Köprü Montaj Kiriş Başlatıcıları, köprü üst yapılarının montajını içeren çeşitli inşaat projelerinde uygulama alanı bulmaktadır. Bu özel makineler, özellikle köprü açıklıklarının inşasında prefabrik beton parçaların kullanıldığı projeler için çok uygundur.



• Yükseltilmiş Karayolları: Işın Fırlatıcılar, yükseltilmiş yollar oluşturmak için prefabrik parçaların montajının gerekli olduğu yükseltilmiş otoyolların yapımında sıklıkla kullanılır.
• Köprü İnşaatı: Birincil uygulama, köprü üst yapısını oluşturmak için fırlatıcının prefabrik köprü bölümlerini kaldırmak, taşımak ve yerleştirmek için kullanıldığı köprülerin inşasıdır.
• Viyadükler: Genellikle bir dizi açıklıktan oluşan uzun yükseltilmiş yapılar olan viyadükler, prekast bölümlerin verimli bir şekilde yerleştirilmesi için Işın Başlatıcıların kullanımından yararlanır.
• Üst Geçitler ve Üstgeçitler: Işın Fırlatıcılar, özellikle kavşaklarda veya sıkışık alanlarda gezinmek için yükseltilmiş yolların gerekli olduğu kentsel alanlarda üst geçitlerin ve üst geçitlerin yapımında kullanılır.
• Demiryolu Üst Geçitleri: Demiryolu inşaatında, Beam Launcher'lar üst geçitleri ve köprüleri monte etmek için kullanılabilir ve prefabrik bölümlerin verimli ve hızlı kurulumuna olanak tanır.
• Kavşaklar: Yükseltilmiş yapıların oluşturulmasını içeren karmaşık kavşakların inşası, Işın Başlatıcıların sunduğu hız ve hassasiyetten yararlanabilir.
• Hızlı Köprü Değişimi: Işın Başlatıcılar, prefabrik bölümleri hızlı bir şekilde kurarak mevcut ulaşım yollarının aksama süresini en aza indirmenin amaçlandığı hızlı köprü değiştirme projelerinde kullanılabilir.
• Kavisli Köprüler: Işın Başlatıcılar, kavisli köprüler de dahil olmak üzere çeşitli köprü konfigürasyonlarına uyarlanabilir ve bu da onları standart dışı geometrilere sahip projeler için uygun kılar.
• Uzun Açıklıklı Köprüler: Açıklıkların özellikle büyük olabileceği uzun açıklıklı köprülerin inşası için Işın Başlatıcılar uygun maliyetli ve verimli bir montaj yöntemi sağlar.
• Acil Onarımlar: Bir köprü veya viyadüğün acil onarım veya değiştirme gerektirdiği durumlarda, Işın Başlatıcılar süreci hızlandırarak ulaşım ağları üzerindeki etkiyi azaltabilir.
• Kentsel Altyapı Projeleri: Alan kısıtlamalarının ve trafiğin minimum düzeyde kesintiye uğramasının kritik olduğu yoğun nüfuslu kentsel alanlarda, Işın Fırlatıcılar köprü inşaatı için etkili bir çözüm sunar.







Köprü Montaj Kiriş Başlatıcısının üretim prosedürü, tasarım ve imalattan montaj ve teste kadar çeşitli aşamaları içerir. Belirli adımlar üreticiye ve üretilen fırlatıcı türüne göre değişiklik gösterse de üretim prosedürüne genel bir bakış aşağıda verilmiştir:



• Tasarım ve mühendislik: Süreç tasarım ve mühendislik aşamasıyla başlar. Mühendisler, proje gereksinimlerine, yük kapasitelerine ve diğer faktörlere dayalı olarak Köprü Montaj Kiriş Başlatıcısı için ayrıntılı planlar ve spesifikasyonlar oluşturur.
• Malzeme seçimi: Tasarım tamamlandıktan sonra sağlamlık, dayanıklılık, ağırlık gibi faktörlere göre uygun malzemeler seçilir. Yaygın malzemeler arasında ana yapı ve bileşenler için yüksek mukavemetli çelik bulunur.
• Bileşenlerin İmalatı: İmalat, Işın Başlatıcının çeşitli bileşenlerinin tasarım spesifikasyonlarına göre kesilmesini, şekillendirilmesini ve şekillendirilmesini içerir. Buna ana kiriş, portal ayakları, taşıyıcı, kaldırma mekanizmaları ve diğer yapısal elemanlar dahildir.
• Kaynak ve Montaj: Işın Başlatıcının ana yapısını oluşturmak için bileşenler birbirine kaynaklanmıştır. Fırlatıcının yapısal bütünlüğünü ve stabilitesini sağlamak için hassas kaynak çok önemlidir.
• Yüzey İşlem: Montajı yapılan yapı, korozyona karşı koruma sağlamak ve dayanıklı bir yüzey elde etmek için kumlama ve boyama gibi yüzey işleme işlemlerinden geçirilir.
• Kaldırma Mekanizmalarının Montajı: Vinçler, vinçler veya diğer cihazları içerebilen kaldırma mekanizmaları taşıyıcıya monte edilir. Bu mekanizmalar prekast köprü bölümlerinin kaldırılması ve taşınması için kritik öneme sahiptir.
• Kontrol Sistemlerinin Entegrasyonu: Bilgisayarlı kontrol sistemleri, hassas konumlandırmayı, hareket kontrolünü ve otomasyonu kolaylaştırmak için Beam Launcher'a entegre edilmiştir. Bu, operatör kabinine sensörlerin, aktüatörlerin ve bir kontrol panelinin kurulumunu içerir.
• Test ve Kalite Kontrol: Birleştirilmiş Işın Başlatıcı, tüm bileşenlerin tasarlandığı gibi çalıştığından emin olmak için sıkı testlere tabi tutulur. Buna yük testi, hareket testi ve güvenlik özelliklerinin kontrolleri dahildir. Endüstri standartlarını ve düzenlemelerini karşılamak için kalite kontrol önlemleri uygulanır.
• Son montaj: Başlatıcı tamamen monte edilmiştir ve karşı ağırlıklar, çevresel kontroller ve güvenlik özellikleri gibi ek bileşenler eklenmiştir.
• Dokümantasyon ve Uyumluluk: Kullanım kılavuzları, güvenlik yönergeleri ve uygunluk sertifikalarını içeren dokümantasyon hazırlanır. Işın Başlatıcı ilgili güvenlik ve düzenleme standartlarına uygun olmalıdır.
• Taşıma ve Kurulum: Beam Launcher taşınabilir şekilde tasarlanmış ise şantiyeye taşınmaya hazır hale getirilir. Başlatıcı yerinde kurulur ve çalışmaya hazırlanır.







Henan Mine Crane Co., Ltd, akıllı bir ekipman yönetimi platformu uygulamaya koydu ve 310 set taşıma ve kaynak robotunu devreye aldı. Girişimin tamamlanmasıyla birlikte toplam set sayısı 500'ü aşacak ve %95'lik ekipman ağ oluşturma oranına ulaşılacak. Şu anda 32 kaynak hattı faaliyette olup, ilave 50 tane daha kurulması planlanmaktadır. Tüm ürün hattı için genel otomasyon oranı şimdiden %85'e ulaştı.
