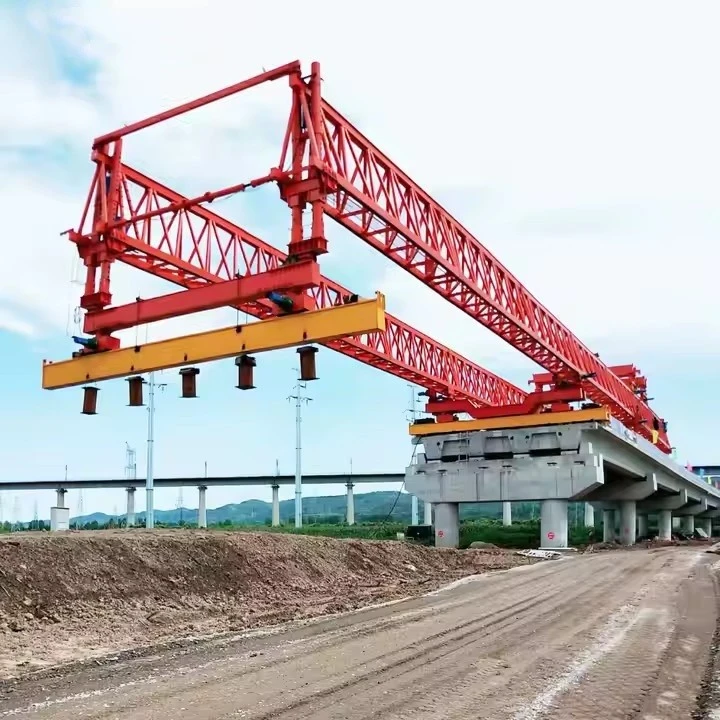

İnşaat İçin Köprü Dikme Makinesi

Köprülerin inşa yönteminde devrim yaratmak üzere tasarlanan bu-son-son teknoloji ürünü-ekipman, köprü inşaatı projelerinde olağanüstü sonuçlar sunmak için ileri teknoloji, verimlilik ve güvenliği birleştirir.





Köprü Kurma Makinesi (BEM), köprü bölümlerinin, kirişlerinin ve tabliyelerinin verimli ve hassas kurulumu için kullanılan özel bir inşaat ekipmanı parçasıdır. Bu makineler, büyük-ölçekli köprü inşaatı projeleri için, özellikle parçalı köprü inşaatı, prefabrik kiriş montajı ve dengeli konsol yöntemleri için gereklidir.

Köprü Kurma Makinesinin (BEM) Temel Özellikleri:
1. Yüksek Yük Kapasitesi
Ağır prekast beton parçaları, çelik kirişleri veya tam-açıklıklı köprü tabliyelerini taşıyacak şekilde tasarlanmıştır.

Modele bağlı olarak 100 ila 1.000 tonun üzerindeki yükleri kaldırma ve konumlandırma kapasitesine sahiptir.

2. Ayarlanabilir Açıklık ve Yükseklik
Modüler tasarım, farklı köprü genişliklerine uyum sağlayacak şekilde ayarlanabilir açıklık uzunluklarına olanak tanır.

Hidrolik veya mekanik sistemler, değişen iskele yükseklikleri için yükseklik ayarı yapılmasına olanak sağlar.

3. Kendiliğinden-Kendiliğinden Fırlatma ve-Kendiliğinden Yürüme Yeteneği
Birçok BEM kendi kendine-fırlatma özelliğine sahiptir, yani ek vinç gerektirmeden ilerleyebilirler.

Köprü hizalaması boyunca hareket kabiliyeti sağlamak için paletli araçlar, raylar veya tekerleklerle donatılmıştır.

4. Hassas Konumlandırma Sistemi
Segment yerleştirmede milimetrik-düzeyde doğruluk sağlamak için hidrolik krikolar, vinçler ve bilgisayarlı kontroller kullanır.

Bazı modellerde, optimum konumlandırma için lazer-kılavuzlu veya GPS- destekli hizalama özelliği bulunur.

5. Farklı İnşaat Yöntemlerine Yönelik Destek Sistemleri
Dengeli Konsol Montajı: İskelelerden-segmentlere-segment kurulumunu destekler.

Artımlı Başlatma: Önceden-birleştirilmiş köprü tabliyelerini yerine itmek için kullanılır.

Tam-Açıklıklı Montaj: Tek bir işlemle tüm köprü açıklıklarını kaldırır ve yerleştirir.

6. Güvenlik ve Stabilite Özellikleri
Devrilme önleyici mekanizmalar ve karşı ağırlıklar, kaldırma sırasında dengeyi sağlar.

Yüksek-irtifalı veya uzun-açıklıklı köprüler için arızaya dayanıklı-güvenli fren sistemleri ve rüzgara{{1} dayanıklı tasarımlar.

7. Uzaktan ve Otomatik Kontrol
Gelişmiş modeller, tehlikeli bölgelerde güvenlik için-uzaktan kontrollü çalışmayı içerir.

Otomatik segment elleçleme, manuel emeği azaltır ve inşaatı hızlandırır.

8. Çeşitli Köprü Tiplerine Uyarlanabilirlik
Karayolu köprüleri, demiryolu köprüleri, viyadükler ve şehir içi üst geçitler için uygundur.

Beton, çelik veya kompozit köprü yapıları için özelleştirilebilir.

9. Hızlı Montaj ve Sökme
İnşaat gecikmelerini en aza indirmek amacıyla hızlı dağıtım için tasarlanmıştır.

Modüler bileşenler şantiyeler arasında kolay taşımaya olanak sağlar.

Köprü Kurma Makinalarının Uygulamaları:
Segmentli köprü inşaatı (prekast veya döküm-yerinde-döküm)

Prekast kirişler için kirişlerin başlatılması

Kablo-askı ve asma köprü tabliyesi kurulumu

Demiryolu ve metro viyadüğü inşaatı





Köprü Kurma Makinesi (BEM), köprü bölümlerinin, kirişlerin veya prefabrik bileşenlerin montajı ve kurulumu için kullanılan özel bir inşaat ekipmanı parçasıdır. Aşağıda tipik bir Köprü Dikme Makinesinin ayrıntılı yapım özellikleri verilmiştir:

1. Genel Özellikler
Makine Türü: Kendiliğinden-başlayan, modüler veya portal-tipi kurucu

Uygulama: Prefabrik parçalı köprüler, kirişlerin fırlatılması, dengeli konsol inşaatı

Yük Kapasitesi: 100–500 ton (proje gereksinimlerine göre değişiklik göstermektedir)

Açıklık Aralığı: 30–60 metre (farklı köprü konfigürasyonlarına göre ayarlanabilir)

Güç Kaynağı: Hidrolik/elektrikli/dizel{0}}güçlü

Kontrol Sistemi: Otomatik/uzaktan-manuel geçersiz kılma ile kontrol edilir

2. Yapısal Bileşenler
Ana Kiriş/Kiriş: Ayarlanabilir uzunluğa sahip yüksek-mukavemetli çelik (Sınıf S355/S460)

Destekleyici Kuleler/Sütunlar: Yükseklik ayarı için hidrolik veya mekanik krikolar

Fırlatma Burnu: Ereksiyon sırasında ileri itmeyi kolaylaştırır

Kaldırma Mekanizması: Hassas konumlandırmalı hidrolik vinçler veya vinçler

Seyahat Sistemi: Raya-monteli, tekerlekli-tabanlı veya kayar mekanizma

3. İşlevsel Gereksinimler
Montaj Hızı: Günde 10–20 metre (segmentin ağırlığına ve karmaşıklığına bağlı olarak)

Hizalama Doğruluğu: Dikey/yatay konumlandırmada ±5 mm

Stabilite: 45 km/saat'e kadar rüzgar direnci (şiddetli rüzgarlarda otomatik kilitleme ile)

Güvenlik Özellikleri: Aşırı yük sensörleri, acil durum frenleri,-çarpışma önleme sistemleri

4. Kurulum ve Çalıştırma
Montaj: Kolay taşıma için-modüler bileşenlerle yerinde montaj

Başlatma Yöntemi: Artımlı başlatma, konsol montajı veya aralık yerleşimine göre-aralık-

Yük Taşıma: Prefabrik bölümleri veya kirişleri kaldırabilir, döndürebilir ve yerleştirebilir

Ayarlanabilirlik: Kavisli ve düz köprü hizalamalarına uyarlanabilir

5. Güvenlik ve Uyumluluk
Tasarım Standartları: EN 1993 (Eurocode 3), OSHA/ANSI güvenlik düzenlemeleri

Operatör Gereksinimleri: Özel eğitim almış sertifikalı personel

Bakım: Hidrolik sistemlerin günlük muayenesi, yapısal bütünlük kontrolleri

6. Çevresel Hususlar
Gürültü Seviyesi:<75 dB (with sound dampening features)

Emisyonlar: Dizel motorlar için Tier 4/Stage V ile uyumludur

Minimum Zemin Bozulması: Çevre açısından hassas alanlar için daha az ayak izi

7. İsteğe Bağlı Özellikler
Otomatik Ölçme Sistemi: Hassasiyet için-lazer kılavuzlu hizalama

Adaptif Tırmanma Mekanizması: Değişken iskele yükseklikleri için

Telemetri ve Uzaktan İzleme: Proje yönetimi için-gerçek zamanlı veri kaydı

Çözüm
Bir Köprü Kurma Makinesi sağlam, hassas ve çeşitli inşaat metodolojilerine uyarlanabilir olmalıdır. Spesifikasyonlar, yük kapasitesi, açıklık uzunluğu ve çevre koşulları dahil olmak üzere projeye-özel gereksinimlerle uyumlu olmalıdır.





Köprü Kurma Makinesi (BEM), köprü inşaatı sırasında kirişler, bölümler ve tabliyeler gibi prefabrik köprü bileşenlerini monte etmek ve kurmak için kullanılan özel bir inşaat ekipmanı parçasıdır. Bu makineler, özellikle uzun-açıklıklı veya karmaşık yapılar için köprü inşa projelerinde verimliliği, güvenliği ve hassasiyeti artırır.

Köprü Kurma Makinası Çeşitleri
Portal Vinç Sistemleri – Prekast kirişleri veya bölümleri kaldırmak ve yerleştirmek için kullanılır.

Köprülerin Başlatılması – Segmentleri dengeli konsol yapısında konumlandırmak için köprü güvertesi boyunca ilerleyin.

Kundağı-Motorlu Modüler Taşıyıcılar (SPMT'ler) – Büyük köprü bileşenlerini taşıyan ve yerleştiren ağır-görevli çok-dingilli araçlar.

Artımlı Fırlatma Makineleri – Köprü parçalarını bir dayanaktan sırayla yerlerine itin.

Segment Oluşturucular (Kiriş Fırlatma Makineleri) – Prekast bölümlü köprü inşaatı için özel olarak tasarlanmıştır.









Köprü Kurma Makinesi (BERM), köprü bölümlerinin verimli ve güvenli montajı için tasarlanmış özel bir inşaat ekipmanı parçasıdır. Bu makineler modern köprü yapımında, özellikle prefabrik parçalı köprüler, dengeli konsol köprüler ve açıklıklı-açıklıklı-açıklıklı inşaat yöntemleri için yaygın olarak kullanılır.

İnşaatlarda Köprü Kurma Makinalarının Avantajları:
Yüksek Verimlilik ve Hız

BERM'ler köprü bölümlerinin hızlı montajını sağlayarak inşaat süresini önemli ölçüde azaltır.

Otomatik süreçler manuel emeği en aza indirerek işin sürekli ilerlemesine olanak tanır.

Hassasiyet ve Kalite Kontrol

Ağır köprü bölümlerinin minimum hatayla doğru yerleştirilmesini sağlar.

Yanlış hizalama riskini azaltır, yapısal bütünlüğü artırır.

Gelişmiş Güvenlik

İşçilerin yüksekte tehlikeli görevler yapma ihtiyacını en aza indirir.

Geleneksel vinç operasyonlarıyla ilişkili riskleri azaltır.

Trafik Kesintisinin Azaltılması

Karayolu veya demiryolu kapanmalarının en aza indirilmesinin kritik olduğu kentsel alanlar için idealdir.

Büyük engeller olmadan mevcut altyapı (örn. otoyollar, nehirler) üzerinde inşaat yapılmasına izin verir.

Maliyet-Verimliliği

Otomasyon ve azaltılmış manuel kullanım nedeniyle işçilik maliyetlerini azaltır.

Kapsamlı geçici destekler veya iskele ihtiyacını azaltır.

Çok yönlülük

Farklı köprü türlerine (örneğin kutu kirişler, T-kirişler, kemerler) uyarlanabilir.

Çeşitli inşaat yöntemlerine uygundur (açıklık-açıklığa-, dengeli konsol, artımlı fırlatma).

Minimum Çevresel Etki

Büyük inşaat sahalarına olan ihtiyacı azaltarak arazi rahatsızlığını azaltır.

Geleneksel yöntemlere göre daha az gürültü ve kirlilik.

Ağır Yükleri Kaldırabilme Yeteneği

Devasa prefabrik parçaları (yüzlerce tona kadar) kaldırma ve yerleştirme kapasitesine sahiptir.

Birden fazla vinç veya ağır kaldırma ekipmanı ihtiyacını ortadan kaldırır.

Tüm-Hava Koşullarına Uygun İnşaat

Bazı BERM'ler zorlu hava koşullarında çalışacak ve proje zaman çizelgelerinin karşılanmasını sağlayacak şekilde tasarlanmıştır.

Modüler ve Yeniden Kullanılabilir Tasarım

Birçok BERM, birden fazla proje için sökülüp yeniden kullanılabilir ve bu da maliyet verimliliğini artırır.





Köprü Kurma Makinesi (BERM), köprü bölümlerini verimli ve güvenli bir şekilde monte etmek ve konumlandırmak için kullanılan özel bir inşaat ekipmanı parçasıdır. Bu makineler modern köprü inşaatlarında, özellikle de uzun-açıklıklı köprüler, viyadükler ve yükseltilmiş otoyollar için çok önemlidir.
İnşaat Uygulamaları
Segmentli Köprü İnşaatı – Prekast segmentler kaldırılır ve monte edilir.

Demiryolu ve Karayolu Viyadükleri – Yükseltilmiş bölümlerde inşaatı hızlandırır.

Kentsel Üst Geçitler – Hızlı kurulumla trafik aksamasını en aza indirir.

Uzun-Açıklıklı Köprüler – Dengeli konsol yöntemlerini destekler.

Köprü Rehabilitasyonu – Eski köprü bölümlerinin verimli bir şekilde değiştirilmesine yardımcı olur.





Köprü Kurma Makinesi (BEM), köprü yapımında, özellikle prefabrik bölümlerin veya kirişlerin yerleştirilmesinde kullanılan özel bir ekipman parçasıdır. Bir inşaat vincinin (BEM gibi) üretim prosedüründen bahsediyorsanız, imalat sürecinin yapılandırılmış bir dökümünü burada bulabilirsiniz:

1. Tasarım ve Mühendislik Aşaması
Gereksinim Analizi: Yük kapasitesini, açıklık uzunluğunu, hareketliliği ve çalışma koşullarını belirleyin.

CAD Modelleme: Bomlar, destekler, hidrolik sistemler ve kontroller dahil olmak üzere BEM yapısının ayrıntılı 3D modellerini oluşturun.

Yapısal Analiz: Yük altında güç ve stabiliteyi sağlamak için Sonlu Elemanlar Analizi (FEA) gerçekleştirin.

Mevzuata Uygunluk: Uluslararası standartlara (ISO, OSHA, EN vb.) uygunluğu sağlayın.

2. Malzeme Temini
Yüksek-Mukavemetli Çelik: Kirişler, bomlar ve şasiler için birincil malzeme.

Hidrolik Bileşenler: Hareket ve kaldırmaya yönelik silindirler, pompalar ve valfler.

Elektrik Sistemleri: Motorlar, sensörler ve kontrol panelleri.

Kaynak Sarf Malzemeleri ve Bağlantı Elemanları: Yüksek-kaliteli cıvatalar ve kaynak çubukları.

3. İmalat Süreci
A. Yapısal İmalat
Kesim: Çelik levha ve kirişlerin plazma veya lazerle kesilmesi.

Bükme ve Şekillendirme: Abkant presler kullanılarak bileşenlerin şekillendirilmesi.

Kaynak:

Kirişlerin, bomların ve destek çerçevelerinin-alt montaj kaynağı.

Kritik yük taşıyan parçalar için tam nüfuziyetli kaynaklar-.

Gerilimi azaltmak için{0}kaynak sonrası ısıl işlem (PWHT) uygulayın.

İşleme: Hassas montaj için delme ve frezeleme.

B. Mekanik Montaj
Hidrolik Sistem Kurulumu: Silindirlerin, pompaların ve hortumların montajı.

Tahrik Mekanizması: Motorların, dişli kutularının ve paletlerin/tekerleklerin (mobil ise) takılması.

Karşı Ağırlıklar ve Dengeleyiciler: Denge için balast eklenmesi.

C. Elektrik ve Kontrol Sistemi Entegrasyonu
Kablo Demetleri: Sensörlerin, limit anahtarlarının ve kontrol ünitelerinin bağlanması.

PLC ve HMI Kurulumu: Otomatik işlemler için programlama.

Güvenlik Sistemleri: Aşırı yük koruması, acil durdurma ve{0}çarpışma önleyici cihazlar.

4. Kalite Kontrol ve Test
Boyutsal Muayene: CMM (Koordinat Ölçme Makinesi) ile toleransların doğrulanması.

-Tahribatsız Muayene (NDT): Kaynaklar için ultrasonik, manyetik parçacık veya X-ışını testi.

Yük Testi: Kapasiteyi doğrulamak için statik ve dinamik yük testleri.

Fonksiyonel Test: Hidrolik hareketlerin, elektrik kontrollerinin ve güvenlik özelliklerinin kontrol edilmesi.

5. Boyama ve Yüzey İşlem
Kumlama: Boyanın yapışması için yüzey hazırlığı.

Astarlama ve Boyama:-Korozyon önleyici kaplamalar (epoksi/poliüretan).

İşaretleme ve Etiketleme: Güvenlik uyarıları ve çalıştırma talimatları.

6. Son Montaj ve Devreye Alma
Sahada-Montaj (modülerse): Büyük BEM'ler parçalar halinde taşınabilir ve inşaat sahasında monte edilebilir.

Operatör Eğitimi: Kontrollerin, bakımın ve güvenlik protokollerinin gösterilmesi.

Saha Testi: Gerçek köprü bölümleriyle deneme çalışmaları (varsa).

7. Teslimat ve Kurulum
Taşıma: Sökme (gerekirse) ve lojistik planlaması.

Sahada Kurulum: Yardımcı vinçler kullanılarak montaj ve hizalama kontrolleri.

Devir teslim: Operasyonel kullanım öncesinde son denetim ve sertifikasyon.





Şirket, akıllı bir ekipman yönetimi platformu kurdu ve 310 set (set) taşıma ve kaynak robotu kurdu. Planın tamamlanmasının ardından 500'den fazla set (set) olacak ve ekipman ağ oluşturma oranı %95'e ulaşacak. 32 kaynak hattı devreye alındı, 50 adet kurulması planlanıyor ve tüm ürün hattının otomasyon oranı %85'e ulaştı.
