Küçük Portal Vinç





Küçük portal vinç, endüstriyel, depo veya inşaat ortamlarında hafif ila orta dereceli malzeme taşıma görevleri için tasarlanmış bir tür kaldırma ekipmanıdır. Yükleri kaldırmak ve taşımak için yatay ve dikey olarak hareket edebilen bir kaldırma sistemine sahip, tekerlekler veya sabit raylar üzerine monte edilmiş bir vinç yapısından oluşur. Bu vinçler genellikle tavan üstü vinçlerin veya daha büyük portal vinçlerin alan veya bütçe kısıtlamaları nedeniyle pratik olamayabileceği alanlarda kullanılır.

Küçük portal vinç, operasyonel ihtiyaçlara bağlı olarak tekerlekli mobil portal vinç veya sabit vinç olarak tasarlanabilmektedir. Küçük portal vinç, bir atölyede, depoda veya küçük fabrikada ağır ekipmanların, makinelerin veya yüklerin kaldırılması gibi çok çeşitli uygulamalar için uygundur. Birçok küçük portal vinç, farklı kaldırma gereksinimlerini karşılamak için ayarlanabilir yükseklik ayarları sunar.

Küçük portal vinç, çeşitli kaldırma ve malzeme taşıma görevleri için çok yönlü, uygun fiyatlı ve yerden tasarruf sağlayan bir çözümdür. Özellikle küçük atölyeler, depolar ve inşaat ortamları için uygundurlar ve karmaşık altyapıya ihtiyaç duymadan esneklik ve mobilite avantajları sunarlar. İster ara sıra ister günlük kullanım için bir vince ihtiyacınız olsun, küçük bir portal vinç operasyonlarınıza mükemmel bir katkı olabilir.

Çekirdek Bileşenler: PLC, Rulman, Şanzıman, Motor, Dişli

Menşe Yeri: Henan, Çin

Garanti: 1 Yıl

Ağırlık (KG): 500 kg

Video çıkış denetimi: Sağlandı

Makine Test Raporu: Sağlandı

Renk: Özelleştirilmiş

Kapasite: 1-20ton

Tip: Tek Kirişli

Güç kaynağı: 110V/220V/230V/380V/440V

Kaldırma mekanizması: Elektrikli Vinç

Çalışma Görevi: A3-A4

Satış Birimleri: Tek ürün

Tekli paket ölçüsü: XX cm

Tek brüt ağırlık: kg





1.Uzun far

1) Küçük bir portal vinç tipik olarak iki ayak veya sütun tarafından desteklenen ve bir ray boyunca hareket etmesine izin veren bir ana kirişten oluşur. Ana kiriş, yükleri kaldıran ve hareket ettiren kaldırma mekanizmasını desteklediği için vincin en kritik yapısal bileşenlerinden biridir.

Ana kiriş, ağırlığı desteklemek ve dayanıklılığı sağlamak için genellikle çelik veya benzeri yüksek mukavemetli bir malzemeden yapılır. Bazı küçük vinçler ağırlığı azaltmak için alüminyum kullanabilir, ancak daha ağır hizmet modellerinde çelik daha yaygındır. Ana kirişin uzunluğu ve yüksekliği, gerekli açıklığa (destekler arasındaki mesafe) ve desteklemesi gereken ağırlığa göre belirlenir. Daha küçük portal vinçler genellikle 5 ila 20 feet arasında bir ana kiriş açıklığına sahipken, daha büyük olanlar çok daha ileri gidebilir.

3) Ana kiriş, uygulamaya bağlı olarak birkaç yüz kilogramdan birkaç tona kadar değişebilen vincin yük kapasitesini kaldırabilecek şekilde tasarlanmalıdır. Uzun kiriş tipik olarak raylar veya raylar boyunca kayar veya hareket ederek vincin açık kalmasına olanak tanır. bir çalışma alanı boyunca. Bazı portal vinçlerde ayrıca yükleri kaldırmak ve taşımak için ana kiriş boyunca hareket eden bir vinç veya araba bulunur. Daha küçük portal vinçler genellikle 5 ila 20 feet arasında bir ana kiriş açıklığına sahipken, daha büyük olanlar çok daha ileri gidebilir.

Kaldırma Sistemi

Motor: Küçük bir portal vincin kaldırma sisteminin motoru, yükleri kaldırmak ve indirmek için gerekli mekanik gücün sağlanmasında çok önemli bir rol oynar. Küçük portal vinçler, genellikle bir vinç veya vinç olan kaldırma mekanizmasını tahrik etmek için genellikle elektrik motorlarını kullanır. Motor, yük kapasitesine, gerekli kaldırma hızına ve çalışma sıklığına göre seçilmelidir.

Redüktör: Küçük bir portal vincin kaldırma sistemi bağlamındaki redüktör, motorun hızını azaltmak ve torku arttırmak için kullanılan mekanik bir cihazı ifade eder. Redüktör hızı azaltırken aynı anda torku (dönme kuvvetini) artırır.

Tambur: Küçük portal vinçler için tambur bazlı kaldırma sistemi, tipik olarak yüklerin kaldırılması ve indirilmesi için bir tambur ve kablo düzeninin kullanılması anlamına gelir. Bu sistem genellikle daha küçük endüstriyel veya depo vinçlerinde görülür. Tambur, etrafına kaldırma kablosunun veya tel halatın sarıldığı silindirik bir cihazdır. Tambur genellikle bir elektrik motoru, hidrolik sistem veya manuel mekanizma ile çalıştırılır.

Tel halat: Kablo veya halat tamburun etrafına sarılır ve yükü kaldırmaya veya indirmeye yarar. Güç ve dayanıklılık için genellikle çelikten yapılır. Tel halat genellikle yükü tutan veya sabitleyen kancaya veya kaldırma cihazına bağlanır. Halat, vincin tasarımına bağlı olarak bir tambura sarılır veya bir dizi makaradan geçirilir. Tel halatın, ağır yükleri kaldırırken uygulanan kuvvetlere dayanabilmesi için yüksek çekme mukavemetine sahip olması gerekir. Sorunsuz bir şekilde sarılıp çözülecek kadar esnek olması gerekir. kaldırma tamburu üzerinde veya vincin makara sistemi aracılığıyla.

Makara bloğu: Makara bloğu sistemi, mekanik bir avantaj yaratmak için genellikle sabit ve hareketli makaraların bir kombinasyonunu kullanır ve vincin tek bir halat veya zincirle mümkün olandan daha ağır yükleri kaldırmasına olanak tanır. Makaralar, halattaki sürtünmeyi ve aşınmayı azaltır. , kaldırma sisteminin verimliliğinin ve ömrünün korunmasına yardımcı olur. Blok, vincin vinci tarafından uygulanan kuvvetin yönünü değiştirmeye yardımcı olarak operatörün yükün hareketini daha hassas bir şekilde kontrol etmesine olanak tanır. Kasnaklar yükün eşit şekilde dağıtılmasına yardımcı olarak yükün önlenmesini sağlar. bir şeyi zorlamak Kaldırma sisteminde tek nokta.

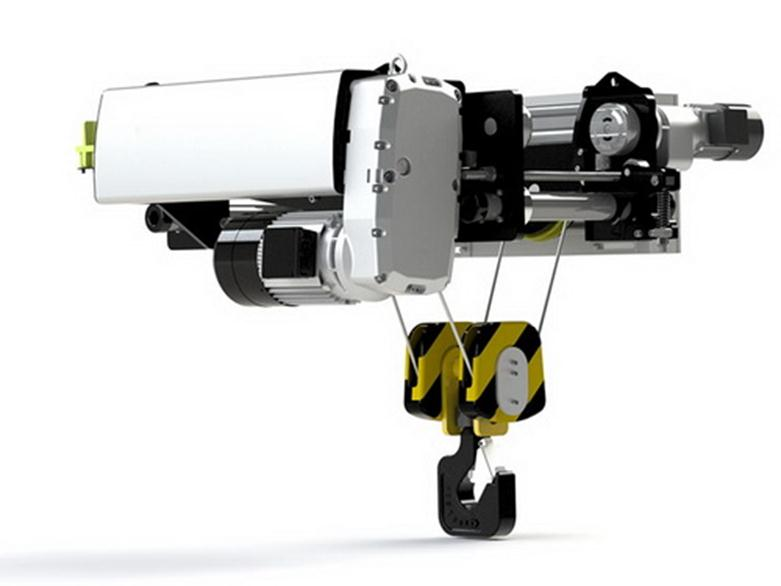

Kaldırma cihazı: Vinç, yükü kaldıran veya indiren motorlu bir vinçten oluşan birincil kaldırma mekanizmasıdır. Vincin tasarımına ve yükün ağırlığına bağlı olarak zincir, tel halat veya sentetik halat kullanılabilir. Kaldırma kirişi veya kancası, vincine takılır ve yükü tutar. Kiriş stabilite sağlar ve çeşitli türdeki yükleri (örneğin kutular, konteynırlar veya ekipman) kaldırmak için tasarlanabilir. Kanca veya kaldırma eklentisi askılar, zincirler içerebilir. Araba, vinci tutan hareketli bir platformdur. Küçük portal vinçler genellikle vincin hareketlerini önceden belirlenmiş bir yol boyunca yönlendiren bir dizi ray veya ray üzerinde çalışır. Portalın kendisi, kaldırma sistemini destekleyen çerçevedir. Kontrol sistemi, operatörlerin kaldırma, indirme, kaldırma dahil olmak üzere vincin hareketlerini kontrol etmesine olanak tanır. ve vinci ray boyunca hareket ettirmek. Elektrikli vinçler, verimlilikleri ve ağır yükleri kaldırabilme yetenekleri nedeniyle küçük portal vinçlerde yaygın olarak kullanılır. Elektrik gücünün mevcut olmadığı veya minimum kaldırma işleminin gerekli olduğu uygulamalarda, manuel vinçler (çoğunlukla manuel zincirli vinçler) kullanılabilir. Aşırı Yük Koruması, vincin kapasitesinin üzerinde yük kaldırmasını önleyerek hem ekipmanı hem de operatörleri korur. Limit Switchleri, vincin belirli sınırların ötesinde hareket etmesini durdurarak vincin veya yükün zarar görmesini önler. Acil bir durumda tüm operasyonları derhal durduracak bir mekanizma.





3.Bitiştaşıma

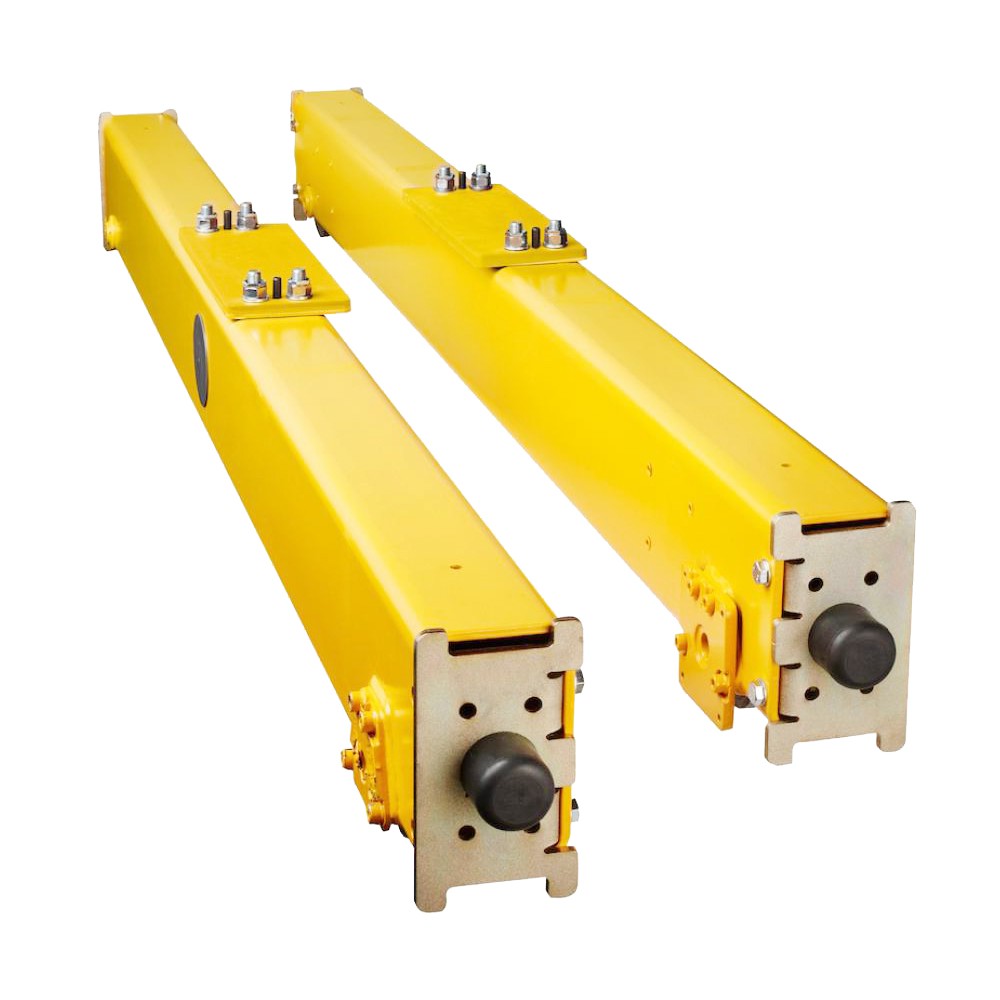

1) Küçük portal vinçlerin uç taşıyıcısı, vincin ray veya ray boyunca hareket eden ve vinç yapısının geri kalanını destekleyen kısmını ifade eder. Tipik olarak tekerlekler üzerine monte edilir ve genellikle endüstriyel veya depo ortamında portal vincin önceden tanımlanmış bir yol boyunca hareket etmesini sağlayacak şekilde tasarlanmıştır.

2) Uç taşıyıcı, vincin yükünün ve kaldırılan malzemelerin ray boyunca eşit şekilde dağıtılmasına yardımcı olur. Bu stabiliteyi sağlar ve hem vincin hem de paletin hasar görmesini önler. Uç taşıyıcı, elektrikli veya manuel olabilen motorlu bir sistem tarafından çalıştırılır. Küçük portal vinçlerin çoğunda, vinci raylar boyunca hareket ettirmek için elektrik motorları kullanılır.

3) Uç taşıyıcıdaki tekerlekler genellikle çelikten veya diğer dayanıklı malzemelerden yapılır ve düzgün bir hareket sağlayacak şekilde vinç yolu veya ray sistemi boyunca ilerleyecek şekilde tasarlanmıştır. Bu tekerlekler, zamanla aşınma ve yıpranmayı en aza indirecek şekilde tasarlanabilir ve bazıları, vinci yerinde tutmak için bir kilitleme mekanizmasıyla donatılabilir. Küçük portal vinçler genellikle, vincin belirlenen aralığın dışına çıkmasını önlemek için limit anahtarları gibi güvenlik özellikleri içerir. ve acil durumlarda vinci güvenli bir şekilde durdurmak için emniyet frenleri.

4) Uç taşıyıcı, vinç hareketi ve kaldırma gerilimlerine dayanacak şekilde genellikle sağlam çelikten veya diğer güçlü alaşımlardan yapılır. Küçük portal vinçlerde tasarım genellikle daha kompakttır ve sınırlı alan için optimize edilmiştir.



4.Vinç seyahat mekanizması

1) Çalışma prensibi

Küçük portal vinç, kaldırma mekanizmasının (kaldırma bileşeni) bir portal (vincin hareketine destek sağlayan bir yapı) tarafından desteklendiği bir vinç türüdür. Vinç genellikle küçük atölyelerde, fabrikalarda veya üst alanın sınırlı olduğu veya bulunmadığı dış ortamlarda malzemeleri kaldırmak ve taşımak için kullanılır. Vincin çalışmasını anlamanın anahtarı, vincin bir ray veya kiriş boyunca yatay olarak hareket etmesini sağlayan hareket mekanizmasına bakmaktır.

2) Vinç çalıştırma mekanizmasının işlevleri

Yatay hareket: Hareket mekanizması, portal vincin sabit bir yol veya ray sistemi boyunca ileri geri hareket etmesini sağlar. Bu hareket tipik olarak bir elektrik motoruyla veya manuel bir tahrik sistemiyle çalıştırılır.

Yükün Konumlandırılması: Mekanizma, vincin yükü çalışma alanı içinde hassas bir şekilde konumlandırmasına olanak tanır. Bu, özellikle malzemelerin veya ekipmanın hassas şekilde taşınmasının ve yerleştirilmesinin gerekli olduğu ortamlarda önemlidir.

Güvenlik Özellikleri: Modern vinç hareket mekanizmaları genellikle sınır anahtarları, acil durdurma düğmeleri ve aşırı hareketi veya istenmeyen hareketi önleyen sensörler gibi güvenlik özelliklerini içerir ve yatay hareket sırasında güvenli çalışmayı sağlar.

5. Arabalı seyahat mekanizması

1) Yapısal bileşim

Araba, bir iletim sistemine bağlı bir elektrik motoruyla çalıştırılan portal rayları boyunca hareket eder. Tekerlekler, araba çerçevesine monte edilir ve portal boyunca hareketini destekler. Sistem, kazaları veya hasarları önlemek için limit anahtarları ve güvenlik özellikleri içerebilir. Motor, bir kontrol paneli veya uzak sistem aracılığıyla kontrol edilerek arabanın hassas bir şekilde hareket etmesi sağlanır.

2) Araba çalıştırma mekanizmasının işlevi

Küçük bir portal vincin araba çalıştırma mekanizması, yükün portal vincin kirişi veya ray sistemi boyunca yatay hareketinden sorumludur.

6. Vinç tekerleği

Küçük portal vinçlerdeki vinç tekerleği, yapının desteklenmesinde ve raylar boyunca hareketin sağlanmasında hayati bir rol oynar. Bu tekerlekler, raylar üzerinde düzgün hareket sağlarken tüm vincin ağırlığını ve yükünü destekleyecek şekilde tasarlanmıştır. Genellikle depolar, inşaatlar veya nakliye tersaneleri gibi sektörlerde daha hafif kaldırma uygulamaları için kullanılan küçük portal vinçler için, vinç tekerlekleri tipik olarak vinç çerçevesinin alt kısmına monte edilir ve raylar boyunca hareket eder.

7. Vinç Kancası

1) Vinç kancası, yükleri kaldırmak ve indirmek için kullanılan bir vincin önemli bir bileşenidir. Küçük portal vinç durumunda, kanca tipik olarak kaldırma mekanizması (vinç gibi) ile kaldırılan yük arasında birincil arayüz görevi görür. Vinç kancası genellikle yükün kaldırma noktasını sabitlemek için kavisli bir şekilde tasarlanmıştır. Kanca tipik olarak vincin kaldırma kablosuna, zincirine veya halatına bağlanır. Kanca, ağır yüklere ve kaldırma sırasındaki dinamik kuvvetlere dayanması gerektiğinden genellikle yüksek mukavemetli çelikten yapılır.

2) Küçük portal vinçler genellikle bir atölyede ekipmanın taşınması, inşaat malzemelerinin kaldırılması veya fabrikalarda parçaların değiştirilmesi gibi görevler için kullanılır; bunların tümü kaldırma işlemini gerçekleştirmek için kancaya dayanır.

Motor

AC Motorlar: Güvenilirlikleri, verimlilikleri ve kontrol kolaylıkları nedeniyle genellikle küçük portal vinçlerde kullanılır. Bu motorlar alternatif akımla (AC) çalıştırılır ve hızı ve torku ayarlamak için değişken frekanslı sürücüler (VFD) ile kontrol edilebilirler. vincin hareketleri için. DC Motorlar: Doğru akım (DC) motorlar da özellikle hız ve torkun hassas kontrolünü gerektiren uygulamalarda kullanılır. Bunlar genellikle düzgün ve hassas kontrolün önemli olduğu daha küçük veya daha özel portal vinç tasarımlarında kullanılır. DC motorlar aşağıdaki özelliklerle donatılabilir: Performansı düzenlemek için hız kontrolörleri.

Değişken Frekanslı Sürücüler (VFD): Bunlar AC motorları kontrol etmek için kullanılır ve ayarlanabilir hızlara, daha yumuşak başlatmalara ve daha iyi enerji verimliliğine olanak tanır. Senkron Motorlar sabit bir hızda çalışır ve güç şebekesi ile hassas senkronizasyon gerektiren uygulamalarda kullanılır.

Step motorlar bazen daha küçük veya otomatik portal vinçlerde, özellikle de robotik veya hafif hizmet uygulamalarında olduğu gibi çok hassas hareketler durumunda kullanılır.

.

Sesli ve ışıklı alarm sistemi ve limit anahtarı

1) Sesli ve ışıklı alarm sistemi

Küçük portal vinçlere yönelik sesli ve ışıklı alarm sistemi, çalışanları potansiyel tehlikeler veya dikkat gerektiren çalışma koşulları konusunda uyarmak için tasarlanmış önemli bir güvenlik özelliğidir.

Sesli Alarm: Kornalar veya Sirenler: Korna veya Siren: Genellikle uzak mesafelerden veya gürültülü ortamlarda duyulabilecek yüksek, dikkat çekici bir ses üretmek için kullanılır. Zil veya Bip Sesi: Yakınlarda uyarı verme amacına hizmet eden daha az yoğun bir ses Bir konunun personeli.

Işık Alarmı: Yanıp Sönen Işıklar veya Yanıp Sönen Işıklar: Alarmları görsel olarak bildirmek için genellikle kırmızı, sarı veya turuncu olan parlak yanıp sönen ışıklar kullanılır. Bazı sistemler çeşitli renklerde sabit veya yanıp sönen LED ışıklar kullanır (çalışma için yeşil, uyarı için sarı, acil durum için kırmızı) ) vincin durumu hakkında daha detaylı bilgi sağlamak.

Aşırı Yük Alarmı: Vincin yük kapasitesi aşıldığında devreye girer. Seyahat Uyarısı: Özellikle sıkışık veya trafiğin yoğun olduğu alanlarda vinç hareket ederken sesli ve/veya ışıklı bir alarm tetiklenir. Acil Durdurma: Acil bir durumda sistem, tüm personeli derhal uzak durmaları veya tahliye etmeleri konusunda uyarmak için hem sesli hem de ışıklı alarmları etkinleştirecektir. Seyahat Sonu: Çarpışmaları önlemek için vinç seyahat yolunun sınırına yaklaştığında uyarı verin.

2) Limit anahtarı

Küçük portal vinçteki limit anahtarı, vincin araba, vinç veya portalın kendisi gibi hareketli parçalarının konumunu tespit etmek için kullanılan bir güvenlik ve operasyonel kontrol cihazıdır.

Fonksiyonlar: Tehlikeli durumlarda (örn. güvenli hareket aralığının aşılması) vincin hareketini durdurarak kaza riskini en aza indirir. Bu anahtarlar, vincin belirlenen hareket sınırlarını aşmamasını sağlamak açısından çok önemlidir; bu, mekanik hasarın önlenmesine yardımcı olur ve operatörler ile yakındaki personelin güvenliğini sağlar.

Tipler: Hareket Sonu Limit Anahtarları, vincin hareket yolunun her iki ucuna (yatay veya dikey) monte edilir. Aşırı Yük Limit Anahtarları genellikle yük hücreleriyle birlikte kullanılır ve vincin nominal kapasitesinden daha fazla ağırlık kaldırmamasını veya taşımamasını sağlayarak mekanik arızayı veya devrilmeyi önler. Yükseklik Limit Anahtarları (Kaldırma Limiti), vincin dikey hareketini kontrol etmek için kullanılır . Araba Seyahati için Konum Limit Anahtarları, arabanın kiriş boyunca çok fazla ilerlememesini sağlar; bu durum, vincin yapısında gerginliğe veya hasara neden olabilir.

10.Güvenlik Cihazları

11. Limit Anahtarları: Amaç vincin vinç ve arabasının aşırı hareket etmesini önlemektir. Tipler Aşırı Yük limit anahtarı, kaldırma limit anahtarı ve araba hareket limit anahtarıdır.

2. Aşırı Yük Koruması: Amaç, vincin nominal kapasitesinin üzerinde yük kaldırmamasını sağlayarak mekanik arızayı önlemektir.

3. Acil Durdurma Düğmesi

Amacı acil bir durumda vincin çalışmasının anında durdurulmasını sağlamaktır.

4. Yük Momenti Göstergesi (LMI)

Amaç: Kaldırılan yükün güvenli sınırlar dahilinde olduğundan emin olmak için vincin yükünü ve çalışma yarıçapını gerçek zamanlı olarak izler.

5. Anti-İki Blok Sistemi

Amaç: Vinç bloğunun kancaya temas ederek vincin bileşenlerine zarar vermesini önler.

6. Emniyet Mandalları ve Kancaları

Amaç: Yükün vinç kancasına güvenli bir şekilde bağlanmasını sağlar ve kazayla yerinden çıkmasını önler.

11.Kontrol Modu

1. Manuel Kontrol:

El Krankı: Çok küçük portal vinçler için, vinci ray sistemi boyunca hareket ettirmek için bir el krankı kullanılabilir. Manuel İtme/Çekme: Vinç, genellikle ray sistemi boyunca bir operatör tarafından manuel olarak itilebilir veya çekilebilir. Bu, elektrikli olmayan veya daha düşük kapasiteli portal vinçler için yaygındır.

2. Elektrik Kontrolü:

Asılı Kumanda (Kablolu): Vince bir kabloyla bağlanan asılı kumanda, operatörün vincin hareketini (yukarı/aşağı, sol/sağ, kaldırma, indirme vb.) kontrol etmesine olanak tanır. Operatör, hareketi ve çalışmayı güvenli bir mesafede yönlendirmek için asılı kumandayı kullanır. Kablosuz Kontrol: Kablolu kumandaya benzer ancak genellikle radyo frekansı (RF) sinyali veya Bluetooth kullanılarak kablolar olmadan uzaktan çalıştırılır. Bu, operasyonda daha fazla esneklik sağlar ve kablolara takılıp düşme riskini ortadan kaldırır.

3. Otomatik Kontrol:

Radyo Frekansı (RF) Kontrolü: Operatörün, el tipi bir cihaz kullanarak vinci uzaktan kontrol etmesine olanak tanıyan daha gelişmiş bir mod.

PLC (Programlanabilir Mantıksal Kontrolör): Bazı küçük portal vinçler, önceden programlanmış talimatlara, sensörlere ve geri bildirim döngülerine dayalı olarak vincin hareketlerini yönetmek için PLC'ler kullanan otomatik sistemlerle entegre edilebilir.

4. Kumanda Kolu Kontrolü:

Bazı modern küçük portal vinçlerde, vincin daha hassas, gerçek zamanlı kontrolüne olanak tanıyan bir kumanda kolu veya kontrol kolu kullanılır.

5. Yük Algılama ve Güvenlik Sistemleri:

Küçük vinçler de dahil olmak üzere birçok vinç, güvenli çalışmayı sağlamak için yük sensörleri, acil durdurma düğmeleri ve aşırı yük koruma mekanizmalarıyla birlikte gelir.

Eskiz

Ana teknik







1. Alan Verimliliği

Kompakt Tasarım: Küçük portal vinçler yerden tasarruf sağlayacak şekilde tasarlanmıştır, bu da onları sınırlı zemin alanına sahip tesisler için ideal kılar. Daha küçük veya kısıtlı alanlarda çalışabilme yetenekleri özellikle atölyelerde, depolarda ve üretim hatlarında kullanışlıdır. Bazı modeller, ayarlanabilir yükseklik ve açıklığa izin vererek çeşitli görev ve ekipmanlara uyum sağlama esnekliği sağlar.

2. Uygun Maliyetli

Küçük portal vinçler genellikle daha büyük gezer vinçlerden veya köprü vinçlerden daha düşük maliyetlidir, bu da onları sınırlı bütçeye sahip işletmeler için daha uygun fiyatlı bir seçenek haline getirir. Daha küçük boyutları ve daha az bakım gereksinimleri nedeniyle bu vinçler, devam eden işletme açısından da daha uygun maliyetlidir. ve bakım maliyetleri.

3. Taşınabilirlik ve Hareketlilik

Birçok küçük portal vinç, bir tesis içinde bir alandan diğerine taşınmalarına olanak tanıyan, taşınabilir olacak şekilde tasarlanmıştır. Bu, özellikle görevlerin ve düzenlerin sık sık değiştiği dinamik çalışma ortamları için faydalıdır. Tekerlekler veya tekerlekler ile bazı küçük portal vinçler, hareketlilik gerektiren operasyonlar için avantajlı olan farklı konumlara itilebilir.

4. Kurulum ve Kurulum Kolaylığı

Küçük portal vinçlerin montajı ve kurulumu, daha büyük ve daha karmaşık kaldırma sistemlerine kıyasla genellikle daha kolay ve hızlıdır. Bu, arıza süresini azaltır ve üretkenliği artırır. Bu vinçler genellikle, güçlendirilmiş tavanlar veya büyük tavan kirişleri gibi tesiste kapsamlı değişiklikler yapılmasına gerek kalmadan kurulabilir.

5. Çok yönlülük

Geniş Uygulama Alanı: Atölye, fabrika, depo ve garaj gibi ortamlarda malzeme veya ekipmanların kaldırılması, taşınması ve konumlandırılması gibi çeşitli görevlerde kullanılabilirler. Küçük portal vinçler, belirli operasyonel ihtiyaçları karşılamak için genellikle farklı vinçler, ataşmanlar veya kaldırma kapasiteleriyle özelleştirilebilir.

6. Gelişmiş Güvenlik

Bu vinçler kontrollü kaldırma ve taşıma olanağı sunarak kaza riskini veya hem işçilere hem de mallara zarar verme riskini en aza indirir. Portal vincin kullanılması, aksi takdirde ağır yükleri manuel olarak taşımak zorunda kalacak olan işçiler üzerindeki fiziksel gerilimi azaltabilir ve daha güvenli bir çalışma ortamına katkıda bulunabilir. .

7. Dayanıklılık

Güçlü Yapı: Küçük portal vinçler genellikle çelik gibi dayanıklı malzemelerden yapılır; bu da onların çok çeşitli yükleri kaldırabilmelerini ve zaman içinde aşınma ve yıpranmaya karşı direnç gösterebilmelerini sağlar.

8. Artan Verimlilik

Küçük portal vinçler, malzemelerin kaldırılmasını ve taşınmasını otomatikleştirerek iş akışlarının hızını ve verimliliğini artırmaya yardımcı olarak tesisteki genel üretkenliğin artmasına yol açar.

9. Çevresel Faydalar

Enerji Verimliliği: Birçok küçük portal vinç elektrikle çalışır ve nispeten düşük enerji tüketir; bu da diğer bazı ağır hizmet kaldırma çözümlerine göre daha çevre dostudur.





Depo ve Malzeme Taşıma

Küçük portal vinçler, makine, bileşen veya hammadde gibi ağır öğeleri depolarda veya üretim alanlarında taşımak için sıklıkla kullanılır. Malların düzenlenmesine ve elle taşınması zor olan depolanan öğelerin alınmasına yardımcı olur.

İmalat ve Montaj

Fabrikalarda ağır veya büyük parçaları montaj hatlarına veya iş istasyonlarına yerleştirmek için küçük portal vinçler kullanılır. Motorlar, çerçeveler ve paneller gibi parçaları kaldırmak için kullanılabilirler. Dar atölyelerde veya küçük üretim alanlarında makinelerin kurulumunda veya sökülmesinde yardımcı olurlar.

Atölye ve Garaj Kullanımı

Küçük portal vinçler genellikle oto tamir atölyelerinde motorları, dişli kutularını ve diğer ağır parçaları araçlardan kaldırmak için kullanılır.

İnşaat Sahaları

Küçük portal vinçler, küçük ve orta ölçekli inşaat sahalarında tuğla, boru ve diğer inşaat ekipmanı gibi malzemeleri kaldırmak ve konumlandırmak için kullanılır.

Test ve Araştırma Laboratuvarları

Hassas veya büyük ekipmanların taşınması veya kurulması gereken laboratuvarlarda, hasara yol açmadan güvenli taşıma için küçük portal vinçler sıklıkla kullanılır. Havacılık veya elektronik gibi endüstrilerde, büyük ekipmanların kalibrasyonuna ve konumlandırılmasına yardımcı olabilirler.

Deniz ve Liman Operasyonları

Tersanelerde veya rıhtımlarda tekneleri, motorları ve diğer ağır ekipmanları kaldırmak ve taşımak için küçük portal vinçler kullanılır. Özellikle alanın sınırlı olduğu yerlerde rıhtım veya rıhtım kenarlarında malzemelerin yüklenmesine ve boşaltılmasına yardımcı olabilirler.

Havacılık ve Uzay Endüstrisi

Havacılık ve uzay imalatında veya bakımında küçük portal vinçler, gövde bölümleri, motor bileşenleri veya diğer büyük, hassas öğeler gibi ağır parçaları taşımak için kullanılabilir.

Depolama ve Nakliye

Küçük portal vinçler, nakliye konteynırlarında veya daha küçük depo tesislerinde paketleri veya eşyaları kamyonlara yüklemek ve boşaltmak için kullanılabilir.

Enerji Sektörü (Rüzgar, Güneş ve Enerji Santralleri)

Rüzgar santrallerinde, bakım amacıyla kanatlar ve motor kaportası gibi türbin parçalarını kaldırmak için küçük portal vinçler kullanılır.

Ağır Ekipman Bakımı

Motor Kaldırma: Büyük motorlara veya jeneratörlere bakım yapılması gereken endüstrilerde, bu ağır parçaların kaldırılması veya takılması için küçük portal vinçler kullanılabilir.





1. Tasarım ve Planlama

Yük kapasitesi, açıklık, kaldırma yüksekliği ve hareketlilik dahil olmak üzere portal vincin özelliklerini belirleyin. Mühendisler CAD (Bilgisayar Destekli Tasarım) yazılımını kullanarak ayrıntılı tasarımlar oluştururlar. Vinç yapısı için, çerçeve için yüksek mukavemetli çelik gibi uygun malzemeleri seçin ve diğer bileşenlerin (motorlar, tekerlekler vb.) vincin gereksinimlerine göre seçildiğinden emin olun.

2. Bileşenlerin İmalatı

Çelik plakalar, kirişler ve diğer bileşenler tasarım spesifikasyonlarına göre kesilir. Çeşitli çelik bileşenler, vincin ana yapısını (portal çerçeve) oluşturmak üzere birbirine kaynak yapılır veya cıvatalanır. Bu, yapının düz ve sağlam olmasını sağlamak için dikkatli hizalamayı gerektirir.

3. Alt Sistemlerin Montajı

Kaldırma mekanizması (vinç) monte edilmiştir. Portal çerçevesi boyunca hareket eden araba monte edilir. Bu, tahrik mekanizmasını (tipik olarak bir elektrik motoru ve tekerlekler) ve vinç için montaj sistemini içerir. Vincin hareket sistemi için tekerlekler takılıdır ve bu tekerlekler, portal vincin ray veya yer sistemi üzerinde hareket etmesine olanak tanır.

4. Elektrik ve Kontrol Sistemleri

Vincin kontrol sistemi, güç kaynağı ve güvenlik özellikleri (limit anahtarları, acil durdurma düğmeleri vb.) için kablolar takılır. Vinç, araba ve portal hareketi için kontrolör dahil olmak üzere vinç kontrol paneli kurulur. Bu, düzgün çalışmayı sağlamak için genellikle elektrik sistemine bağlıdır.

5. Son Montaj ve Entegrasyon

Tüm bileşenler (yapı, vinç, araba, elektrik sistemi, tekerlekler) son portal vinçte bir araya getirilir. Her şeyin sorunsuz hareket etmesini sağlamak için ayarlamalar yapılır. Acil durum frenleri, aşırı yük koruması, limit anahtarları ve topraklama gibi güvenlik özellikleri kapsamlı bir şekilde kontrol edilir. Yağlama gerektiren parçalara (tekerlekler, araba rayları ve kaldırma sistemi gibi) yağlayıcılar uygulanır.

6. Test ve Kalite Kontrol

Vinç, belirtilen kapasite dahilinde güvenli bir şekilde kaldırılıp hareket edebildiğinden emin olmak için yük koşulları altında test edilir. Portal vinç, vinç, araba ve yürüyüş sisteminin sorunsuz çalışması için test edilir. Limit anahtarları ve acil durdurmalar gibi tüm güvenlik özellikleri, iyice test ediliyor.

7. Boyama ve Bitirme

Vincin çerçevesi ve bileşenleri korozyonu önlemek için temizlenir ve işlenir. Bu, kumlama veya astarlamayı içerebilir. Portal vinç, dayanıklılık ve korozyon direncini sağlamak için genellikle epoksi veya poliüretan boya gibi koruyucu bir kaplamayla boyanır. Tüm bileşenlerin uygun şekilde takıldığından, boyandığından ve gereksinimleri karşıladığından emin olmak için son bir inceleme gerçekleştirilir. tasarım özellikleri.

8. Teslimat ve Kurulum

Gerektiğinde vinç taşıma için kısmen sökülebilir.

Kurulum sahasına ulaşıldığında vinç tekrar monte edilir ve sistem yerine kurulur. Bu, onu bir ray sistemine monte etmeyi veya belirlenen alanda sabitlemeyi içerebilir. Vinç, doğru ve güvenli bir şekilde çalıştığından emin olmak için çalışma ortamında son bir kez test edilir.

Atölye görünümü:

Şirket, akıllı bir ekipman yönetimi platformu kurdu ve 310 set (set) taşıma ve kaynak robotu kurdu. Planın tamamlanmasının ardından 500'den fazla set (set) olacak ve ekipman ağ oluşturma oranı %95'e ulaşacak. 32 adet kaynak hattı devreye alındı, 50 adet kurulması planlanıyor ve tüm ürün hattının otomasyon oranı %85'e ulaştı.
