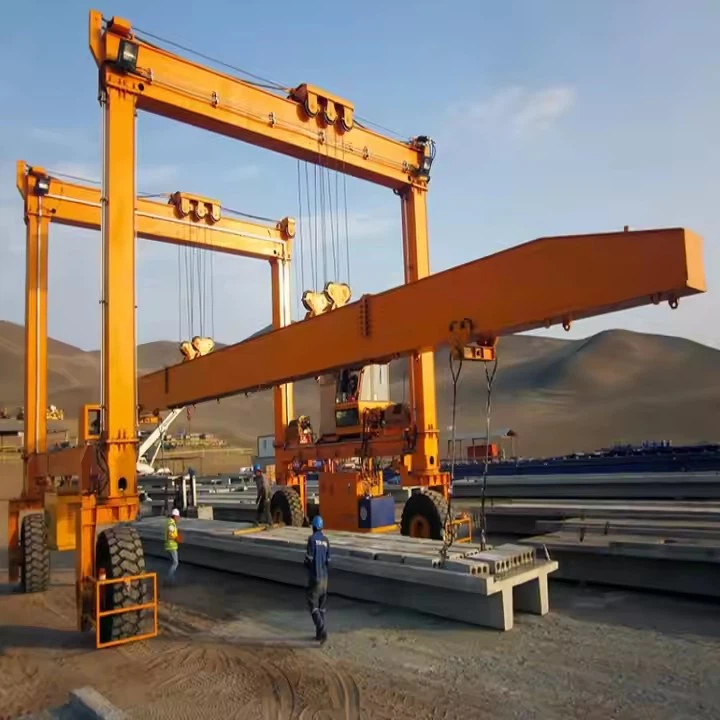

Prekast Işın Kaldırma Portal Vinç

Bir prekast ışın kaldırma portal vinç, köprülerde, viyadüklerde ve bina yapılarında kullanılanlar gibi prekast beton kirişleri işlemek ve kurmak için inşaat ve inşaat mühendisliği projelerinde kullanılan özel bir kaldırma ekipmanıdır. Bu vinçler, ağır prekast elemanların taşınması ve konumlandırılması için yüksek kaldırma kapasitesi, stabilite ve hassasiyet sağlar.

Bir prekast ışın kaldırma portal vinçinin temel özellikleri:

Yüksek yük kapasitesi - ağır prekast kirişleri (onlar arasında yüzlerce ton arasında değişen) kaldırmak için tasarlanmıştır.

Ayarlanabilir aralık - Portal, inşaat alanı gereksinimlerine uyacak şekilde farklı açıklıklara göre özelleştirilebilir.

Sağlam yapı-kaldırma işlemleri sırasında dayanıklılık ve stabilite için yüksek mukavemetli çelikten yapılmıştır.

Hassas Konumlandırma - Doğru ışın yerleşimi için elektrik veya hidrolik vinçlerle donatılmıştır.

Hareketlilik Seçenekleri:

Sabit portal vinçleri - durağan, prekast bahçelerde kullanılır.

Mobil portal vinçleri - şantiyede hareket için tekerlekler veya raylarla donatılmıştır.

Güvenlik Sistemleri-Aşırı yük koruması, engelli mekanizmalar ve acil durum frenlerini içerir.

Prekast Işın Türleri Kaldırma Portal Vinçleri:

Tek kirişli portal vinç-hafif ila orta kaldırma kapasitesi, uygun maliyetli.

Çift kirişli portal vinç-Daha yüksek kaldırma kapasitesi, ağır kirişler için daha kararlı.

Kauçuk TAVSİYE GANTRY (RTG) Vinç-Esnek konumlandırma için kauçuk lastiklere hareket eder.

Demiryolu montajlı portal-prekast bahçelerde veya köprü yapımında hassas hareket için raylarda çalışır.

Çekirdek bileşenler: Motor, yatak, şanzıman, motor, dişli

Menşe yeri: Henan, Çin

Garanti: 2 yıl

Ağırlık (kg): 50000 kg

Video Giden Mekan: Sağlanan

Makine Testi Raporu: Sağlanan

Uygulama: dış mekan

Anahtar Kelimeler: Portal Vinç

Nominal Yükleme Kapasitesi: 50ton

Çapraz seyahat hızı: 44.6m\/dakika

Uzun seyahat hızı: 47.1m\/dakika

Kontrol Yolu: Kabin

Güç kaynağı: kablo makarası

Çelik pist: Qu80

Güç: 3- faz AC 50Hz 380V

Bir prekast ışın kaldırma portal vinç, güvenli ve verimli kaldırma, taşınması ve ağır prekast beton ışınlarının kurulmasını sağlamak için birlikte çalışan birkaç anahtar bileşenden oluşur. Aşağıda ana bileşenlerinin ayrıntılı bir dökümü bulunmaktadır:

1. Ana Kinger Yapısı (Köprü Kiriş ve Bacaklar)

Köprü Kirder (Ana Beam)

Çalışma alanını kapsayan, vinç ve arabayı destekleyen yatay ışın.

Tek kiriş (daha hafif yükler) veya çift kiriş (ağır hizmet kaldırma) olabilir.

Destek Bacakları (Sütunlar)

Kararlılık sağlayan ve yükleri yere veya raylara aktaran dikey yapılar.

Farklı çalışma koşulları için sabit yükseklikte veya ayarlanabilir olabilir.

2. Kaldırma mekanizması

Elektrik veya hidrolik vinç

Prekast ışını yükselten ve alçalayan kaldırma cihazı (tel halat vinç veya zincir vinç).

Kaldırma Kancası ve Serpme Işın

Kanca kirişin kaldırma noktalarına bağlanırken, bir yayıcı ışını hasarı önlemek için eşit yük dağılımını sağlar.

3. Tramvay ve Seyahat Sistemi

Tramvay montajı

Kirişi doğru bir şekilde konumlandırmak için köprü kiriş boyunca yatay olarak hareket eder.

Seyahat Motorları ve Tekerlekleri

Pürüzsüz hareket için elektrik veya hidrolik motorlarla güçlendirilir.

4. Son Arabalar ve Hareketlilik Sistemi

Tekerlekler veya tarayıcılar

Demiryolu montajlı portal vinçleri hassas hareket için pistlerde çalışır.

Kauçuk verilen portal vinçleri (RTG) esneklik için pnömatik tekerlekler kullanır.

Motorlar ve Frenler

Kontrollü hareketi sağlayın ve istenmeyen değişimleri önleyin.

5. Güç Kaynağı Sistemi

Kablo makarası veya dizel jeneratör

Elektrikli portal vinçleri bir kablo makarası sistemi veya bara güç kaynağı kullanabilir.

Mobil gantriler uzak siteler için bir dizel motora sahip olabilir.

.

6. Kontrol Sistemi

Operatör kabini veya uzaktan kumanda

Vinç üzerine veya kablosuz uzaktan kumanda ile monte edilmiş bir kabinden çalıştırılabilir.

Frekans inverter (pürüzsüz hareket için)

Kaldırma ve seyahat sırasında gerizekalları azaltır.

7. Güvenlik ve Yardımcı Bileşenler

Sınır Anahtarları-Kaldırma ve arabanın aşırı seyahatini önleyin.

Aşırı yük koruması - yük kapasiteyi aşarsa gücü azaltır.

Çarpışma Karşıtı Sensörler-Aynı alanda birden fazla vinç çalıştığında kullanılır.

Sarsıntılar \/ stabilizatörler - kaldırma işlemleri sırasında ekstra destek sağlar.

Rüzgara dayanıklı cihazlar-dış mekan kullanımı için önemli (örn. Köprü inşaatı).

Eskiz

Ana teknik

Prekast Işın kaldırma portal vinçleri, verimlilikleri, güvenlik ve uyarlanabilirlikleri nedeniyle inşaatta yaygın olarak kullanılmaktadır. İşte onların temel avantajları:

1. Yüksek yük kapasitesi ve stabilitesi

Ağır prekast kirişleri (yüzlerce tona kadar) stabilite ile kaldırmak için tasarlanmıştır.

Çift kiriş tasarımları büyük ölçekli projeler için ekstra güç sağlar.

2. Kesin konumlandırma ve kontrol

Doğru ışın yerleşimi için pürüzsüz kaldırma ve tramvay hareketi ile donatılmıştır.

Uzaktan kumanda ve otomasyon seçenekleri insan hatasını azaltır.

3. Zaman ve İşgücü Verimliliği

Kirişleri hızlı bir şekilde taşıyarak ve takarak inşaatı hızlandırır.

Büyük mobil vinçlere bağımlılığı azaltır ve kurulum süresini tasarruf sağlar.

4 Harekette esneklik

Ray monte edilmiş portal vinçleri raylar boyunca hassas bir hareket sunar.

Kauçuk verilen portal vinçleri (RTG) raysız hareketlilik sağlar.

5. Maliyet-etkin çözüm

Paletli veya kule vinçlerine kıyasla daha düşük operasyonel maliyetler.

Birden fazla proje için taşınabilir ve yeniden kullanılabilir.

6. Geliştirilmiş güvenlik özellikleri

Aşırı yük koruması, sallanma karşıtı sistemler ve acil durum frenleri kazaları önler.

İşçiler için manuel kullanım risklerini azaltır.

7. Saha koşullarına uyarlanabilirlik

Büyük vinçlerin çalışamayacağı kapalı alanlarda iyi çalışır.

Farklı ışın uzunlukları ve ağırlıklar için özelleştirilebilir.

Bu vinçler, çeşitli inşaat senaryolarında gereklidir:

1. Köprü İnşaatı

Karayolu ve demiryolu köprüleri için prekast beton kirişlerin kaldırılması ve yerleştirilmesi.

Kesin hizalama için segmental köprü yapısında kullanılır.

2. Prekast Beton Fabrikaları

Bitki içindeki prekast kirişlerin, sütunların ve levhaların işlenmesi ve taşınması.

Ulaşım için kirişleri yükleme\/boşaltma.

3. Karayolu ve Demiryolu Projeleri

Viyadükler için prekast u-kirişleri, t-kirişleri ve kutu kirişlerinin takılması.

Kıvdalığı ve Metro Ray İnşaatında kullanılır.

4. Endüstriyel ve bina inşaatı

Prekast çatı kirişleri, zemin levhaları ve duvar panelleri dikiyor.

Depolarda, fabrikalarda ve büyük açıklıklı yapılarda kullanışlıdır.

5. Port ve Tersane Uygulamaları

İskeleler ve rıhtım elemanları gibi ağır prekast deniz yapılarının kullanılması.

1. Tasarım ve Mühendislik
Gereksinim Analizi: Açık, yükseklik, görev döngüsü ve çevre koşulları dahil özellikleri belirleyin.
CAD Çizimleri ve Yük Hesaplamaları: Mühendisler vinç yapısını tasarlar ve FEM, CMAA veya ISO gibi uluslararası güvenlik standartlarına uyumu sağlar.
Anahtar bileşenlerin seçimi: Çift kirişler, uç arabalar, arabası mekanizması, kaldırma sistemi ve elektrik kontrolleri içerir.
2. Maddi tedarik
Yapısal çelik: kirişler, bacaklar ve destekleyici yapılar için yüksek mukavemetli çelik plakalar ve kirişler.
Kaldırma mekanizması: Motor, şanzıman, tel halat ve tambur tedarik edilir.
Elektrik ve Kontrol Bileşenleri: İnvertörler, Sınır Anahtarları, PLC ve Kontrol Panelleri.
3. Yapısal bileşenlerin üretimi
Çift kiriş üretimi
Kesme: Çelik plakalar kesin şekillerde kesilir.
Kaynak: Kirişler, mukavemet sağlamak için batık ark kaynağı (SAW) kullanılarak kaynak yapılır.
İşleme: Rayların ve arabanın doğru hizalanması için hassas işleme.
Bacaklar ve Son Arabalar
Pürüzsüz tekerlek ve demiryolu hareketi için kaynaklı ve işlenmiş.
Tramvay hareketi için demiryolu raylarının kurulumu.
4. Mekanik ve kaldırma bileşenlerinin montajı
Tramvay ve Kaldırma Sistemi
Şanzıman, motor, davul, halat kılavuzu ve güvenlik frenleri monte edilir.
Tel halat davulda yaralanır.
Sürücü Mekanizması Kurulumu
Motorlar ve azaltıcılar uç arabalara monte edilir.
Tekerlekler, düzgün hareket sağlamak için uygun hizalama ile birleştirilir.
5. Elektrik sistemi kurulumu
Kontrol Paneli Montajı: VFD, kontaktörler ve güvenlik rölelerini içerir.
Kablolama ve bağlantılar: Motor kablolama, sınır anahtarları ve acil durdurma sistemi.
Uzaktan Kumanda ve Kabin Kurulumu: İstemci gereksinimlerine bağlı olarak, bir radyo uzaktan kumandası veya operatör kabini kurulur.
6. Test ve Kalite Kontrolü
Mekanik Test:
Nominal kapasitenin 1,25 katı ile yük testi.
Tramvay hareketini kontrol etmek ve kaldırma performansı.
Elektrik Testi:
Motor hızlarının, sınır anahtarlarının ve kontrol paneli işlemlerinin doğrulanması.
Acil durum fren fonksiyonu testleri.
Güvenlik denetimleri:
OSHA, ISO veya yerel güvenlik düzenlemelerine uyum sağlamak.
7. Yüzey tedavisi ve boyama
Kumblasting: Pastan çıkarılır ve metal yüzeyleri hazırlar.
Hazırlama ve Boyama: Korozyona dayanıklı epoksi primeri ve ardından endüstriyel sınıf boya.
8. Ambalaj ve ulaşım
Bileşen Paketleme: Her parça nakliye için güvenli bir şekilde paketlenmiştir.
Yükleme ve Nakliye: Teslimat için kamyonlara veya kaplara yüklenir.
9. Kurulum ve Devreye Alma
Yerinde montaj: Ana bileşenler cıvatalanır ve yerine kaynaklanır.
Son test: Tam işlevselliği sağlamak için kurulum sitesinde yük testi.
Teslim ve Eğitim: Operatör eğitimi ve müşteriden nihai onay.
10. Final Çıktılar
Operasyonel kılavuzlarla tam portal vinç sistemi.
Uzun süreli bakım için garanti ve satış sonrası desteği.

Çalıştay Görünümü:

Şirket akıllı bir ekipman yönetim platformu kurdu ve 310 set (set) kullanma ve kaynak robotları kurdu. Planın tamamlanmasından sonra 500'den fazla set (set) olacak ve ekipman ağ oranı%95'e ulaşacak. 32 kaynak hattı kullanıldı, 50'si kurulması planlandı ve tüm ürün hattının otomasyon oranı%85'e ulaştı.
