Konteyner için portal vinç





Portal vinçleri, limanlarda, terminallerde, demiryolu bahçelerinde ve lojistik merkezlerinde nakliye konteynırlarının kaldırılması, hareket ettirilmesi ve istiflenmesi için gereklidir. Konteyner taşıma işlemlerinde yüksek verimlilik, hassasiyet ve güvenlik sağlarlar.



Konteynerler için portal vinç türleri

(A) Kauçuk verilen portal vinç (RTG)

Hareketlilik: Konteyner bahçelerinde esnek hareket için kauçuk lastikler üzerinde çalışır.

Kaldırma kapasitesi: tipik olarak 30-50 ton (1 × 20ft veya 40ft konteyner).

Özellikler:

Dizel-elektrik veya elektrik gücü (kablo makarası veya hibrit sistemlerle).

6 yüksekliğe kadar kapları istifleyebilir.

Port terminalleri ve intermodal bahçeler için idealdir.

(B) Ray monte edilmiş portal vinç (RMG)

Hareketlilik: Hassas konumlandırma sunan sabit raylarda hareket eder.

Kaldırma kapasitesi: 40-100+ ton (tek veya çift kontinen kullanımı için).

Özellikler:

RTG'den daha yüksek stabilite.

Büyük konteyner terminallerinde ve demiryolu depolarında kullanılır.

İnsansız çalışma için otomatikleştirilebilir.

(C) Gemi-Kıyıya Gantry Vinç (STS)

FONKSİYON: Gemilerden rıhtımlara kapları yükler\/boşaltır.

Kaldırma kapasitesi: 50-100+ ton (ikiz kaldırma veya tandem özellikleri ile).

Özellikler:

Uzun erişim patlamaları ile büyük yapı.

Gemi operasyonları için limanlarda kullanılır.

(D) Mobil portal vinç (küçük ölçekli konteyner işleme)

Taşınabilirlik: Depolar veya depolar için daha küçük, ayarlanabilir gantriler.

Kaldırma kapasitesi: 10-30 ton.

Özellikler:

Yerinde konteyner yükleme\/boşaltma için kullanılır.

Manuel olarak hareket ettirilebilir veya kendi kendine tahrik edilebilir.



Nominal Yükleme Kapasitesi: 5 ton, 10 ton, 100 ton, özelleştirilmiş, 16\/3.2 ton, 20\/5 ton, 32\/5 ton, 50\/10 ton

Maks. Kaldırma yüksekliği: 40m, özelleştirilmiş

Span: 35m veya Müşterilerin Talepleri

Garanti: 1 yıl

Ağırlık (kg): 50000 kg

Çekirdek Bileşenler: PLC, Motor, Yatak, Şanzıman, Motor, Basınçlı Kap, Dişli, Pompa

Kontrol Yolu: Kabin, kablosuz uzaktan kumanda veya özelleştirilmiş





Konteyner taşıma için bir portal vinç, nakliye konteynırlarının verimli, güvenli ve hassas kaldırılmasını ve hareketini sağlayan birkaç kritik bileşenden oluşur. Aşağıda kilit yapısal ve mekanik parçalarının ayrıntılı bir dökümü bulunmaktadır:



1. ana yapısal bileşenler

(A) Paska çerçevesi (portal yapısı)

Ana kiriş (Köprü): Konteyner ve vinçleri destekleyen konteyner istifleme alanını kapsayan yatay ışın.

Bacaklar (sütunlar): Dikey, yükleri toprağa veya raylara aktarmayı destekler; yükseklikte sabit veya ayarlanabilir olabilir.

Uç Arabalar: Vinçin avlu boyunca hareket etmesine izin veren tekerlekli veya raylı üsler.

(B) Boom (STS vinçleri için)

Sabit veya Luffing Boom: Yükleme\/boşaltma için gemilerin üzerine uzanır (gemi-kıyıya vinçlerde kullanılır).





2. Kaldırma mekanizması

(A) Serpme (konteyner kaldırıcı)

Twistlock Mekanizması: Konteynerin köşe dökümlerine kilitlenir (20ft, 40ft, 45ft kaplarla uyumlu).

Ayarlanabilir Serpme: Birden fazla konteyner boyutunu işleyebilir; Bazı modeller aynı anda iki 20ft kap kaldırır.

Rotator (isteğe bağlı): Hassas yerleştirme için konteyner dönüşüne izin verir.

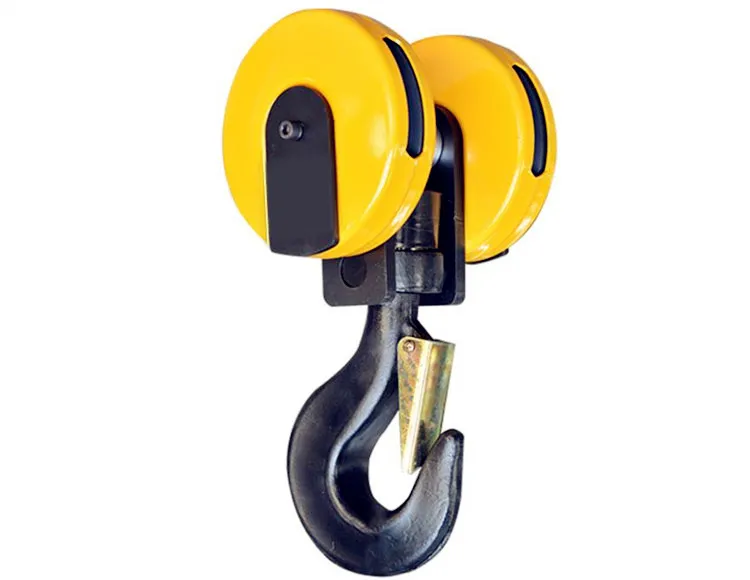

(B) Kaldırma sistemi

Tel Halat Kaldırma: Elektrikli veya hidrolik tahrikli ağır hizmet tipi vinç (tipik kapasite: 30-100+ ton).

Zincir Kaldırma: Daha küçük mobil portal vinçlerinde (10-30 ton) kullanılır.

3. Tramvay ve Seyahat Sistemi

(A) Tramvay montajı

Konumları konumlandırmak için ana kiriş boyunca yatay olarak hareket eder.

Sürücü motorları, tekerlekler ve frenlerle donatılmıştır.

(B) Vinç seyahat sistemi

Kauçuk tebliğli portal (RTG): Konteyner bahçelerinde hareketlilik için pnömatik lastikler (dizel-elektrik veya elektrik gücü).

Ray Monte Gantry (RMG): Yüksek hassasiyet için sabit raylarda çelik jantlar (otomatik terminallerde yaygın).

Sürücü Motorları: Pürüzsüz hareket için AC\/DC elektrik veya hidrolik motorlar.



4. Güç ve kontrol sistemleri

(A) Güç kaynağı

Dizel jeneratör: RTG'lerde şebeke dışı çalışma için kullanılır.

Elektrik gücü (ray\/RMG): Pantograf veya kablo makarası sistemleri.

Hibrit Sistemler: Enerji verimliliği için dizel ve pil gücünü birleştirin.

(B) Kontrol sistemleri

Operatör kabini: Doğrudan kontrol için vinç üzerine monte edilmiştir.

Uzaktan kumanda: Zemin operatörleri için kablosuz sistemler.

Otomasyon (isteğe bağlı): İnsansız işlemler için AI güdümlü sistemler (örn. Otomatik RMG'ler).



5. Güvenlik ve Yardımcı Bileşenler

(A) Güvenlik özellikleri

Aşırı Yük Koruması: Yükseltme kapasitesinin ötesinde kaldırmayı önler.

ANTER SİSTEMİ: Hareket sırasında kapları stabilize eder.

Sınır Anahtarları: Önceden ayarlanmış pozisyonlarda arabayı\/vinçini durdurur.

Çarpışma Kaçınma: Engelleri tespit etmek için sensörler\/LIDAR.

(B) Yardımcı sistemler

Sarsıntılar\/stabilizatörler: Ekleme için kaldırma sırasında konuşlandırılır.

Rüzgar direnci cihazları: Dış mekan kullanımı için çapalar veya frenler.

Tartım sistemi: Konteyner ağırlığını gerçek zamanlı olarak ölçer.

.

6. İsteğe bağlı gelişmiş özellikler

Lazer Rehberliği: Milimetre-kesin kap istifleme için.

AI & IoT entegrasyonu: Öngörücü bakım ve veri analizi.

Hibrit\/yeşil enerji: Pil depolama veya rejeneratif frenleme.





RTG ile RMG bileşenlerinin karşılaştırılması

Bileşen	Kauçuk TABRİKLİ GANTRY (RTG)	Ray Monte Gantry (RMG)
Hareketlilik	Kauçuk lastikler (dizel\/elektrik)	Sabit raylarda çelik tekerlekler
Kesinlik	Ilıman	Yüksek (otomasyon için ideal)
Güç kaynağı	Dizel jeneratör veya hibrit	Elektrik (pantograf\/kablo makarası)
Kullanım Kılıfı	Esnek bahçe işlemleri	Yüksek hacimli otomatik terminaller







Eskiz







Konteyner portal vinçlerinin avantajları

Yüksek verimlilik ve verimlilik

Konteynırların hızlı yüklenmesi\/boşaltılması, forkliftlerden önemli ölçüde daha hızlı veya istifleyicilere ulaşır.

5-6 yüksekliğinde kapları istifleyebilir, bahçe alanı optimize edebilir.

Hassas işleme

Serpme sistemleri, zarar görmeden güvenli kaldırma sağlar.

Gelişmiş kontroller (anti-sway, otomasyon) milimetre-doğru yerleşimi etkinleştirir.

Çok yönlülük

20ft, 40ft, 45ft ve hatta ayarlanabilir yayıcılara sahip ikiz 20ft kapları kullanır.

Gemiler, kamyonlar, trenler ve depolama bahçeleri için uygundur.

Otomasyon ve Akıllı Özellikler

Otomatik RMG'ler işçilik maliyetlerini azaltır ve modern limanlarda güvenliği artırır.

Öngörücü bakım ve gerçek zamanlı izleme için IoT etkin.

Maliyet etkinliği

Mobil vinçlere kıyasla daha düşük uzun vadeli maliyetler (örneğin, istifleyicilere ulaşın).

Enerji tasarruflu seçenekler (hibrit RTG'ler, rejeneratif fren).

Güvenlik ve Güvenilirlik

Aşırı yük koruması, çarpışma önleme ve rüzgara dayanıklı tasarımlar.

Azaltılmış manuel emek işyeri kazalarını en aza indirir.



Konteyner portal vinçlerinin uygulamaları

Ports ve Terminaller

Gemi-Kıyıya (STS) Vinçler: Gemilerden yük\/boşaltma kapları.

RTGS\/RMGS: Konteynerleri depolama bahçelerinde yığın ve taşıma.

Demiryolu intermodal bahçeleri

Kapları trenler ve kamyonlar arasında aktarın.

Ray monte edilmiş gantriler (RMG'ler) hassas hizalama sağlar.

Lojistik ve Dağıtım Merkezleri

Konteynerleri depolarda veya depolarda düzenleyin.

Yerinde yükleme\/boşaltma için mobil gantriler.

İnşaat ve Modüler Projeler

Konteyner binaları\/modülleri kullanın.

Kesin konumlandırma için küçük gantriler.

Askeri ve Afet Yardımı

Konteyner malzemelerinin hızlı bir şekilde yerleştirilmesi.



Vinç tipine göre karşılaştırma

Tip	En iyisi	Temel avantaj
Sts Gantry	Portlar (Gemi boşaltma)	Yüksek sosyal yardım, ağır kaldırma
RTG	Esnek bahçe işlemleri	Hareketlilik için kauçuk lastikler
RMG	Otomatik terminaller	Hassasiyet, enerji verimliliği
Mobil portal	Küçük depolar\/inşaat	Taşınabilirlik, kolay kurulum



Çözüm

Gantry vinçleri, limanlarda, demiryolu bahçelerinde ve lojistik merkezlerinde hız, hassasiyet ve otomasyon sunarak konteyner işlemesinde devrim yapar. RTG, RMG veya STS arasında seçim:

Operasyon ölçeği (küçük depo vs. mega-port).

Otomasyon ihtiyaçları (manuel ve AI güdümlü sistemler).

Hareketlilik gereksinimleri (kauçuk lastiklere karşı sabit raylar).





1. Tasarım ve Mühendislik

Ayrıntılı Mühendislik: Ana ışın, vinç, araba, uç arabalar ve diğer bileşenler dahil olmak üzere ayrıntılı mühendislik çizimleri ve özellikleri geliştirin.

Simülasyon ve modelleme: Vinçin performansını modellemek ve tasarımını optimize etmek için bilgisayar destekli tasarım (CAD) ve simülasyon araçlarını kullanın.

2. Malzeme seçimi

Malzeme özellikleri: Güç, dayanıklılık ve ısı direnci gereksinimlerini karşılayan yüksek kaliteli malzemeler seçin. Yaygın malzemeler arasında yüksek mukavemetli çelik, alaşımlar ve özel kaplamalar bulunur.

Tedarik: Onaylı tedarikçilerin kaynak malzemeleri, gerekli kalite ve sertifika standartlarını karşılamalarını sağlayarak.

3. Bileşen imalatı

Kesme ve şekillendirme: Hammaddeleri kirişler, sütunlar ve parantez gibi gerekli bileşenlere kesin ve şekillendirin. Bu, plazma kesme, lazer kesme ve işleme gibi süreçleri içerebilir. Giriş ve montaj: Vinç yapısal elemanlarını oluşturmak için kaynak bileşenleri birlikte. Bu, ana ışın, uçlu arabalar ve diğer yük taşıyan parçaların kaynaklanmasını içerir.

4. Meclis

Alt montaj: Kaldırma sistemi, arabası ve uç arabaları gibi ayrı bileşenleri alt montajlara monte edin. Bu, parçaları bir araya getirmeyi ve uygun hizalamayı sağlamayı içerir. Montaj: Alt montajları tam vinç yapısını oluşturmak için birleştirin. Bu, ana kirişe vinç ve arabanın monte edilmesi, uç arabaların takılmasını ve kontrol sistemlerinin kurulmasını içerir.

5. Sistemlerin entegrasyonu

Elektrik Sistemleri: Motorlar, kontrol panelleri, kablolama ve sensörler dahil elektrik bileşenlerini takın. Vinç elektrik sistemlerinin uygun şekilde entegre olduğundan ve test edildiğinden emin olun.

Kontrol Sistemleri: Programlanabilir Mantık Denetleyicileri (PLC'ler), uzaktan kumandalar ve güvenlik cihazları gibi kontrol sistemlerini uygulayın ve yapılandırın. Kontrol sistemlerinin doğru çalıştığını ve kalibre edildiğini doğrulayın.

6. Test ve kalite güvencesi

Operasyon öncesi test: Yük testi, kaldırma ve seyahat mekanizmalarının operasyonel testi ve kontrol sistemi kontrolleri dahil olmak üzere vinç işlevselliğini kontrol etmek için ameliyat öncesi testler yapın.

Güvenlik Testi: Sınır anahtarları, alarmlar ve acil durum durakları gibi güvenlik özelliklerinin doğru çalıştığını ve güvenlik standartlarını karşıladığını doğrulayın.

İnceleme: Tasarım spesifikasyonlarına ve kalite standartlarına uyumu sağlamak için vinç yapısının ve bileşenlerinin ayrıntılı bir incelemesini yapın.

7. Son ayarlamalar ve kalibrasyon

İnce ayar: Vinçin performansını optimize etmek ve sorunsuz çalışmayı sağlamak için gerekli ayarlamaları yapın. Bu, sensörlerin kalibre edilmesini, kontrolleri ayarlamayı ve kaldırma sisteminin ince ayarını içerebilir.

Dokümantasyon: Operasyon kılavuzları, bakım kılavuzları ve güvenlik talimatları dahil olmak üzere belgeleri hazırlayın ve gözden geçirin.

8. Teslimat ve kurulum

Taşımacılık: Vinçin kurulum bölgesine taşınmasını sağlayarak, hasarı önlemek için güvenli bir şekilde işlenmesini ve gönderilmesini sağlayın.

Kurulum: Montaj, hizalama ve güç kaynaklarına ve kontrol sistemlerine bağlantı dahil olmak üzere, müşterinin tesisine vinç kurulumunu denetleyin.

Eğitim: Vinçin operasyon ve güvenlik prosedürlerine aşina olduklarından emin olmak için operatörler ve bakım personeli için eğitim sağlayın.

9. Devreye alma ve devir teslimatı

Devreye alma: Vinçin gerçek dünya koşullarında doğru bir şekilde çalıştığını ve performans özelliklerini karşıladığını doğrulamak için nihai devreye alma testleri yapın.

Teslim: Uygunluk sertifikaları, garanti bilgileri ve bakım programları da dahil olmak üzere gerekli tüm belgeleri sağlayarak vinçin müşteriye resmi olarak teslim edilmesi.







Malzeme denetimi

Kalite İncelemesi: Tasarım gereksinimlerini ve ulusal standartları karşılamalarını sağlamak için satın alınan hammaddeler üzerinde sıkı kalite denetimi yapılır.

Malzeme Depolama: Nitelikli malzemeler korozyonu veya hasarı önlemek için sınıflandırmaya göre saklanır.

Kesme ve Oluşturma

Çelik kesim: Çeliği tasarım çiziminin boyutuna göre kesmek için plazma kesme, lazer kesme veya alev kesme ve diğer teknolojiler kullanın.

Oluşturma İşleme: Ana ışın, uç ışını ve diğer yapısal parçaları üretmek için bükme, yuvarlanma, kaynak ve diğer işlemler yoluyla çelik plakayı oluşturun.

Kaynak

Bileşen Kaynak: Kesilmiş ve oluşturulmuş çelik parçalar, ana ışın, uç ışını ve arabanın ana yapılarına kaynaklanır. Yapısal mukavemet ve kaynak kalitesini sağlamak için kaynak işleminin sıkı bir şekilde kontrol edilmesi gerekir.

Kaynak İncelemesi: Kaynakları incelemek için tahribatsız test teknolojisi (ultrasonik test, radyografik test gibi) kullanın.

İşleme

Hassas İşleme: Boyutsal doğruluk ve yüzey kalitelerini sağlamak için vinçin anahtar bileşenlerinde tekerlek setleri, yatak koltukları, kasnaklar vb. Gibi hassas işleme gerçekleştirilir.

Tüm makinenin montajı

Genel Kurul: Ön montaj temelinde, ana ışın, uç ışını, kaldırma mekanizması, yürüyüş mekanizması vb.

Devreye alma ve test

Dinamik koşullar altında, kaldırma, yürüme, direksiyon ve diğer fonksiyonların testi de dahil olmak üzere vinçin çalışma performansı test edilir. Birleştirilen köprü vinçinin toplam boyutu, tüm boyutların tasarım gereksinimlerini karşıladığından emin olmak için kontrol edilir.

Püskürtme ve korozyon önleme tedavisi

Yüzey Tedavisi Pas Çıkarma: Vinç yüzeyinde pas giderimi, yaygın yöntemler arasında kumlama, salamalama, vb. Top katlama püskürtme renk püskürtme: Vinçlere koruyucu ve dekoratif bir etki sağlamak için müşteri gereksinimlerine veya endüstri standartlarına göre top katlama. İşaretleme: Püskürtüldükten sonra, vinçin kimlik bilgilerini model, nominal yük, vb.

Fabrika ve kurulum

Ambalaj ve ulaşım

Ambalaj Koruması: Taşıma sırasında hasarı önlemek için vinçin temel bileşenlerini koruyucu bir şekilde paketleyin. Ulaşım Düzenlemesi: Ekipman büyüklüğü ve nakliye koşullarına göre, vinçin müşterinin sitesine taşımak için uygun bir ulaşım yöntemi seçin.

Kabul ve Teslimat

Müşteri Kabulü

Yerinde Kabul: Müşteri, ekipmanın performansını ve kalitesini kontrol etmek için sözleşme gereksinimlerine ve teknik özelliklere göre vinçin yerinde kabul edilmesini sağlar.

Sorun Doğrulması: Herhangi bir sorun bulunursa, üreticinin ekipmanın müşterinin gereksinimlerini tam olarak karşıladığından emin olmak için bunları zamanında düzeltmesi gerekir. Teslimat ve Kullanım Operasyon Eğitimi: Üretici, vinçleri doğru ve güvenli bir şekilde çalıştırabilmelerini sağlamak için genellikle müşterinin operatörlerini eğitir.
