Endüstriyel Eot Vinç



Endüstriyel EOT (Elektrikli Asma Gezici) Vinç, endüstrilerde verimli malzeme taşıma, yük kaldırma ve taşıma için kritik bir ekipman parçasıdır. Bu vinçler üretim tesislerinde, depolarda, montaj hatlarında, enerji santrallerinde ve şantiyelerde yaygın olarak kullanılmaktadır.

Elektrikli Gezer Köprülü Vinç, endüstriyel ortamlarda ağır yüklerin kesintisiz, güvenilir ve güvenli bir şekilde taşınması için tasarlanmıştır. Vinç, paralel kirişlere sahip yükseltilmiş bir pist sistemi üzerinde çalışarak malzemelerin havadan taşınmasına olanak tanıyor.

Çift Kirişli EOT Vinç, ağır hizmet operasyonları ve daha yüksek yük kapasiteleriyle daha büyük açıklıklar için uygundur. Hassas taşıma için tel halatlı vinçler veya zincirli vinçlerle donatılmıştır. Sorunsuz çalışma için elektrik motorlarıyla güçlendirilmiştir. Yapısal bütünlük ve dayanıklılık sağlamak için sağlam çelik kirişlerden yapılmıştır. .Askı kontrolü, kablosuz uzaktan kumanda veya kabinden çalıştırma seçeneklerine sahiptir.

Endüstriyel EOT Vinçleri, malzeme taşımada hassasiyet, güvenlik ve verimlilik gerektiren endüstriler için vazgeçilmezdir. Yalnızca operasyonel verimliliği artırmakla kalmıyor, aynı zamanda ağır yük hareketlerini otomatikleştirerek iş yeri güvenliğine de katkıda bulunuyorlar. Belirli endüstriyel ihtiyaçlara göre tasarlanmış doğru EOT vincinin seçilmesi, optimum performans ve uzun vadeli güvenilirlik sağlar.

Çekirdek Bileşenler:Motor

Garanti: 1,5 Yıl

Menşe Yeri: Henan, Çin

Ağırlık (KG):8000 kg

Video giden inceleme:Sağlanan

Makine Test Raporu:Sağlandı

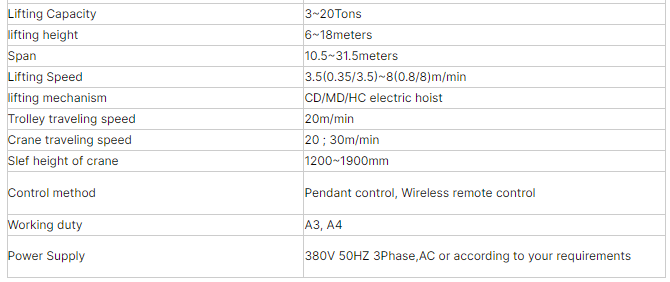

Kaldırma mekanizması: Elektrikli halatlı vinç

Kontrol yöntemi: Yer kontrolü + Kablosuz uzaktan kumanda

Kaldırma Kapasitesi: 3~20t

Kaldırma hızı:3,5(0,35/3,5)~8(0,8/8) m/dak

Kaldırma yüksekliği: 6~18m

Seyahat Hızı:20; 30 m/dak

Güç kaynağı: 380V 3Faz 50Hz,AC

Çalışma Görevi: A3~A4

Malzeme:Q235B





1.Uzun far

1) Endüstriyel bir EOT (Elektrikli Asma Hareketli) Vinç'in ana kirişi, vincin kaldırdığı yükleri desteklemekten sorumlu ana yapısal bileşenlerden biridir. Çalışma alanının genişliğini kapsayan, genellikle uç taşıyıcılara veya raylar veya portal rayları üzerinde çalışan tekerleklere monte edilen yatay bir kiriştir.

2) Çift Kiriş Ağır yükleri ve daha büyük açıklıkları taşımak için iki ana kirişten oluşur. Kiriş kutu şeklinde, I-kirişli olabilir veya gelişmiş yapısal mukavemet için imal edilebilir. Bükülmeye, burulmaya ve diğer etkilere dayanacak şekilde yüksek mukavemetli çelikten yapılmıştır. çalışma sırasındaki gerilimler.. Kiriş, yükün, kaldırma tertibatının ve diğer vinç bileşenlerinin ağırlığını, kuvvetleri destekleyici yapıya dağıtan vincin uç taşıyıcılarına aktarır.

Ana kiriş, operasyonel güvenliği ve hassasiyeti korumak için yük altında minimum sapmayı sağlayacak şekilde tasarlanmıştır. Yük kapasitesi, açıklık uzunluğu, vinç tipi ve çalışma ortamı (örn. dış mekan, tehlikeli alanlar) gibi operasyonel gereksinimlere göre tasarlanmıştır.



Kaldırma Sistemi

1) Motor: Endüstriyel EOT (Elektrikli Asma Gezici) Vinçlerin kaldırma sistemindeki motor, kaldırma mekanizmasına güç sağlamada hayati bir rol oynar ve vincin yükleri güvenli ve verimli bir şekilde kaldırıp indirmesini sağlar. .

2) Redüktör: Endüstriyel EOT (Elektrikli Asma Gezinti) Vinçlerdeki kaldırma sisteminin redüktörü, ağır yüklerin kaldırılması ve indirilmesi için vinç motorunun hızını ve torkunu düzenleyen kritik bir bileşendir.

3) Tambur: Bir EOT (Elektrikli Asma Gezici) Vinçteki Tambur Kaldırma Sistemi, kaldırma mekanizmasının kritik bir bileşenidir. Ağır yüklerin kaldırılmasında, indirilmesinde ve tutulmasında önemli bir rol oynar.

4) Tel halat: Tel halatlar, Kaldırma ve hareket sırasında yükün taşınmasından ve iletilmesinden sorumlu olduklarından, Elektrikli Gezer Köprülü (EOT) vinçlerdeki kaldırma sistemlerinin önemli bir bileşenidir. Tel halatların doğru seçimi, bakımı ve taşınması güvenli ve verimli çalışmayı sağlar.

5) Makara bloğu: Endüstriyel bir EOT (Elektrikli Tepegöz Hareketli) vincin kaldırma sistemindeki makara bloğu, kaldırma verimliliğini artıran ve ağır yüklerin daha az çabayla hareket etmesine olanak tanıyan çok önemli bir bileşendir. Sabit bloklar sabittir, hareketli bloklar ise yüke bağlanarak kaldırma için birleşik bir sistem oluşturulur.

6) Kaldırma cihazı: EOT (Elektrikli Asma Seyahat) Vincinin kaldırma cihazı, endüstriyel ortamlarda malzeme taşıma işlemleri sırasında yüklerin kaldırılmasından, indirilmesinden ve tutulmasından sorumlu kritik bir bileşendir.



3.Bitiştaşıma

Endüstriyel bir EOT (Elektrikli Havai Gezinti) vincin uç taşıyıcısı, işlevselliği ve yapısal bütünlüğü açısından çok önemli bir rol oynar. Vincin hareket sisteminin bir parçasıdır ve pist kirişleri boyunca ilerlerken tüm köprü yapısını destekler. Dayanıklılık ve yük taşıma kapasitesi sağlamak için yüksek mukavemetli çelik veya alaşımdan üretilmiştir. Pist kirişleri üzerindeki gerilimi azaltmak için hafif ancak sağlam yapı için tasarlanmıştır. Tekerlekler genellikle aşınma direnci için dövme çelikten veya sertleştirilmiş alaşımdan yapılır.

Endüstriyel EOT (Elektrikli Tepegöz Hareketli) vincin uç taşıyıcısı Fonksiyonları: Vincin pist kirişleri boyunca uzunlamasına hareketini kolaylaştırır. Köprünün ağırlığını ve kaldırılan yükü pist boyunca eşit olarak dağıtır. Vinç sistemine yapısal stabilite sağlar. Çalışma sırasında. Çalışma sırasında vinç sistemine yapısal stabilite sağlar.

Yüksek Kaliteli Uç Taşıyıcıların Temel Özellikleri: Kurulumu ve bakımı kolaylaştırır. Aşınmayı ve çalışma sorunlarını en aza indirmek için pist raylarıyla hizalamayı sağlar. Gelişmiş malzemeler ve yataklar çalışma gürültüsünü azaltır. Aşırı yük koruması, limit anahtarları ve tampon sistemleri güvenliği artırır.



4.Vinç seyahat mekanizması

1) Çalışma prensibi

Tahrik motorlarına elektrik, fisto kabloları veya iletken çubuk gibi bir güç sistemi aracılığıyla sağlanır. Operatör, motorlara sinyal göndermek için bir kontrol sistemi kullanır. Motorlar, tekerlekleri tahrik etmek için elektrik enerjisini mekanik enerjiye dönüştürür. Elektrikli tekerlekler (genellikle yerleştirilmiştir) (bir veya her iki uçta bulunan taşıyıcılar) pist rayları boyunca yuvarlanır. Diğer tekerlekler rölanti görevi görerek hareketi dengeler.

2) Vinç çalıştırma mekanizmasının işlevleri

Yatay hareket: Çalışma alanının farklı alanlarına ulaşmak için vincin pist kirişleri boyunca hareketini kolaylaştırır. Yüklerin kaldırılması veya yerleştirilmesi için istenilen konum üzerinde hassas konumlandırma sağlar.

Yük dağıtımı: Vinç ve yük de dahil olmak üzere tüm vinç yapısının yatay olarak hareket etmesine olanak tanıyarak ağır malzemelerin çalışma alanında büyük mesafeler boyunca taşınmasına olanak tanır.

Kontrollü Hız ve İvme: Mekanizma, yumuşak hızlanma ve yavaşlama sağlayarak dengesizliğe veya yüke zarar verebilecek ani hareketleri önler.

5. Arabalı seyahat mekanizması

1) Yapısal bileşim

Araba çerçevesi: Çelik levhalardan veya kaynaklı çelik kesitlerden yapılmıştır. Kaldırma mekanizmasını ve diğer bileşenleri desteklemek için tasarlanmıştır. Çalışmalar sırasında yükleri taşımak için sağlamlık ve dayanıklılık sağlar.

Tekerlek seti: Genellikle dövme çelik veya dökme çelikten yapılır. Akslara monte edilir ve düzgün dönüş için rulmanlarla desteklenir. Köprü kirişlerine sabitlenen raylar üzerinde çalışacak şekilde tasarlanmıştır.

Tahrik cihazı: AC veya DC motorlar arabayı çalıştırır. Kontrollü hız ve tork için dişli kutuları ile bağlanmıştır. Dişli kutuları: Motordan gelen gücü tekerleklere iletir. Tipik olarak kapalı helisel veya düz dişli sistemleri. Kaplinler: Esnek kaplinler motor şaftını dişli kutusuna bağlar. .Yanlış hizalamaları ve titreşimleri emer.

2) Araba çalıştırma mekanizmasının işlevi

Yatay Yük Hareketi: Araba, EOT vincinin köprüsü boyunca hareket ederek, kaldırılan yükün yatay olarak yer değiştirmesini sağlar. Bu, yüklerin istenen alan üzerinde doğru şekilde konumlandırılmasını kolaylaştırır.

Yük Taşıma Esnekliği: Kaldırma mekanizmasıyla birlikte çalışarak vincin yükleri kaldırmasına, taşımasına ve vincin çalışma aralığı içindeki çeşitli konumlara yerleştirmesine olanak tanır.

Hassas Konumlandırma: Mekanizma, montaj hatları veya depolar gibi yüksek doğruluk gerektiren uygulamalarda hayati önem taşıyan yükün tam olarak yerleştirilmesi için düzgün ve hassas hareket sağlar.

6. Vinç tekerleği

1) Tekerleklerin işlevi

Vinç tekerleği, EOT (Elektrikli Asma Seyahat) Vincinin çok önemli bir bileşenidir. Vincin rayları veya rayları üzerinde hareketini desteklemek ve kolaylaştırmak için tasarlanmıştır.

2) Tasarım gereksinimleri

Yüksek yüklere ve operasyonel streslere dayanacak şekilde hassas bir şekilde tasarlanmıştır. Ray tipine ve vinç tasarımına bağlı olarak konik diş veya düz dişe sahip olabilir. Dayanıklılık için genellikle dövme çelik veya dökme çelikten yapılır. Yaygın kaliteler arasında EN8, EN9 veya EN24 bulunur. , aşınma ve yıpranmaya karşı yüksek mukavemet ve direnç sunar.

7. Vinç Kancası

Vinç kancası, endüstriyel ortamlarda ağır yükleri kaldırmak ve taşımak için kullanılan EOT (Elektrikli Havai Gezinti) vincinin çok önemli bir bileşenidir. Kancanın ana kısmı genellikle yüksek mukavemetli alaşımlı çelik veya karbon çeliğinden yapılır ve dayanıklılık ve dayanıklılık sağlar. ağır yüklere karşı direnç. Sapanları, zincirleri veya diğer kaldırma ataşmanlarını güvenli bir şekilde tutmak için kavisli bir profille tasarlanmıştır.

Çift Kanca:Ağırlığı eşit şekilde dağıtmak için ağır yükler için kullanılır.Daha iyi stabilite sunar ve vinç mekanizması üzerindeki baskıyı azaltır.Ramshorn Kanca:Birden fazla yük noktasını aynı anda kaldırmak için iki kavisli uç içeren özel tipte bir çift kanca.

Malzeme: Yüksek mukavemetli çelik (alaşımlı veya karbon çeliği), daha fazla dayanıklılık için ısıl işleme tabi tutulmuştur.

Yük Kapasitesi: EOT vincinin nominal kapasitesine (örn. 1 ton, 5 ton, 10 ton veya daha fazla) bağlı olarak yükleri taşımak üzere tasarlanmıştır.

Tasarım Standartları: ISO, DIN veya ASME gibi uluslararası güvenlik standartlarına uygundur.

Güvenlik Faktörü: Kancalar, operasyonel güvenilirliği sağlamak için bir güvenlik faktörüyle (tipik olarak 4:1 veya 5:1) tasarlanmıştır.

Motor

Endüstriyel EOT (Elektrikli Asma Hareketli) Vinç'in motoru, kaldırma, araba hareketi ve köprü hareketi gibi çeşitli vinç hareketlerini tahrik etmekten sorumlu kritik bir bileşendir. Bu motorlar ağır hizmet operasyonlarını, sık başlatma ve duruşları ve yüksek tork gereksinimlerini karşılayacak şekilde tasarlanmıştır.

Kullanılan Motor Çeşitleri

Sincap Kafesli Asenkron Motor: Sağlam yapısı, az bakım gerektirmesi ve uygun maliyetli olması nedeniyle yaygın olarak kullanılır. Kaldırma ve hareket mekanizmaları için uygundur.

Kayma Halkalı Asenkron Motor: Yüksek başlangıç ​​torku ve düzgün çalışma gerektiren uygulamalar için tercih edilir. Genellikle eski vinçlerde veya ağır hizmet uygulamalarında kullanılır.

DC Motorlar: Eski sistemlerde veya hassas hız ve tork kontrolünün gerekli olduğu yerlerde kullanılır. Yavaş yavaş yerini değişken frekanslı sürücülere (VFD) sahip AC motorlar alır.

Servo Motorlar:Modern vinçlerde hassas konumlandırma ve kontrol için kullanılır. Otomatik vinç sistemlerinde iyi çalışır.

Adım Motorları: Artan hareket kontrolü gerektiren daha küçük veya özel vinçlerde kullanılır.

EOT vinç motorları aralıklı görev (S3 veya S4 görev sınıfı) için tasarlanmıştır; bu, sık başlatma/durdurmalara ve değişen yüklere dayanabilecekleri anlamına gelir. Elektrik kesintileri sırasında yük güvenliğini sağlamak için motorlar genellikle elektromanyetik veya arıza korumalı frenlerle birlikte gelir.

.

Sesli ve ışıklı alarm sistemi ve limit anahtarı

1) Sesli ve ışıklı alarm sistemi

Sesli Alarm (Ses Sistemi): Tipik olarak bir zil veya siren. Yüksek, ayırt edilebilir sesler üretir. Farklı uyarılar için tonlar değişebilir (örn. hareket uyarısı ve acil durum). Ses seviyeleri endüstriyel güvenlik düzenlemelerine uygun olmalıdır.

Görsel Alarm (Işık Sistemi): Flaşörlü Işıklar veya Yanıp Sönen LED'ler. Yüksek görünürlük için genellikle kırmızı, sarı veya mavi gibi parlak renkler kullanır. Gürültülü ortamlarda görünürlüğü sağlamak için ışıklar sesle senkronize olarak yanıp söner.

2) Limit anahtarı

Endüstriyel bir EOT (Elektrikli Tepegöz Hareketli) vinçte limit anahtarları, vincin tasarlanan hareket aralığının dışına çıkmamasını sağlayarak vincin veya bileşenlerinin hasar görmesini önlemek için kullanılan temel güvenlik cihazlarıdır. Bu anahtarlar, yatay pistin uçları veya kaldırma mekanizmasının üst ve alt sınırları gibi vincin hareket yolu boyunca önemli noktalara kurulur.

EOT Vinçlerdeki Limit Anahtarlarının İşlevleri: Limit anahtarları, izin verilen maksimum veya minimum konuma ulaştığında vinci durdurmak için kullanılır ve herhangi bir yönde (yatay veya dikey) aşırı hareketi önler. Vincin hareket etmesini engelleyerek arıza güvenliği görevi görürler. Arabanın veya vincin güvenli çalışma sınırlarının ötesine geçmesini önleyerek hasar veya yaralanma riskini azaltır. Limit anahtarları, vincin konumunu bildirmek ve gerektiğinde hareketi otomatik olarak durdurmak için vincin kontrol sistemine entegre edilebilir. Vinci belirli bir noktaya ulaştığında durdurarak önceden tanımlanmış limit sayesinde bu anahtarlar mekanik veya elektriksel aşırı yüklenmelerin önlenmesine yardımcı olur.

EOT Vinçlerdeki Limit Anahtarı Tipleri:

Vinç Limit Anahtarları: Bu anahtarlar, kancanın veya kaldırma mekanizmasının yukarı ve aşağı hareketini sınırlamak için vinç üzerine monte edilir. Kancanın çok yükseğe çıkmasını (vincin yapısına veya diğer bileşenlere zarar verebilecek) veya çok aşağıya inmesini önlerler.

Tramvay Limit Anahtarları: Bunlar tramvayın üzerine monte edilerek pist boyunca hareketini sınırlandırır. Arabanın vinç kirişinin ucunu geçmemesini sağlarlar.

Köprü Limit Anahtarları: Bu anahtarlar tüm vinç köprüsünün pist boyunca hareketini sınırlar. Vincin pistin dışına çıkmasını önlemek için pistin uçlarına yerleştirilirler.

10.Güvenlik Cihazları

1) Aşırı yük koruma cihazı: Vinci, nominal kapasitesinin üzerindeki yükleri kaldırmaktan korur. Ağırlığın limiti aşması durumunda cihaz otomatik olarak vincin çalışmasını durdurur.

2) Limit Switchleri: Vincin güvenli çalışma limitlerini aşmasını (örn. maksimum yüksekliğin üzerinde kaldırma veya çok uzağa gitme) engeller.

3) Acil Durdurma Butonları: Acil bir durumda operatörlerin vinci anında durdurmasına olanak tanıyarak tüm vinç hareketlerini anında durdurur.

4) Sesli Alarmlar: Bu alarmlar, vinç çalıştırıldığında veya çalıştığında veya tehlikeli bir bölgeye yaklaşıldığında yakındaki insanları potansiyel tehlikeye karşı uyarmak için çalar.

5) Çarpışma Önleme Sistemi: Vinçlerin çalışma alanı içerisindeki diğer vinç, makine veya engellerle çarpışmasını önler.

6) Yük Göstergeleri: Kaldırılan yükün gerçek zamanlı izlenmesini sağlayarak vincin kapasitesini aşmamasını sağlar.

11.Kontrol Modu

1) Asılı Kontrol Modu (Kablolu Kontrol): Vinç operatörü, vincin hareketlerini kontrol etmek için düğmeler veya joystick'ler içeren bir asılı kumanda kullanır. Kumanda, vince bir kabloyla bağlanır ve operatör, hareketleri kontrol etmek için genellikle vincin yolu boyunca yürür.

2) Radyo Uzaktan Kumandalı Model: Bu mod, operatöre vincin etrafında daha fazla hareket özgürlüğü sunarak yükün ve çevrenin daha iyi görülebilmesini sağlar.

Operatörün vincin çalışmasıyla güvenli bir mesafeyi korumasına olanak tanıdığı için genellikle daha karmaşık veya tehlikeli ortamlarda kullanılır.

3) Kabin Kontrol Modu (Operatör Kabini)l: Bu mod, operatörün yükü ve çevreyi geniş bir şekilde görebilmesi gereken büyük endüstriyel vinçler için yaygındır. Daha iyi görüş için kabin sabit olabilir veya dönebilir.

4) Otomatik kontrol: Vinç, yüklerin kaldırılması, indirilmesi ve taşınması gibi görevleri doğrudan insan kontrolü olmadan, önceden tanımlanmış talimatlara veya merkezi bir sistemden gelen girdilere dayanarak gerçekleştirebilir.

5)PLC (Programlanabilir Lojik Kontrolör) Kontrolü: PLC, operatörden gelen girdilere veya vinç performansını ve çevre koşullarını izleyen sensörlere dayanarak vincin fonksiyonlarını kontrol edebilir. PLC kontrolü yukarıda belirtilen modlardan herhangi birine entegre edilebilir.

12. Eskiz



Ana teknik







1. Yüksek Kaldırma Kapasitesi

EOT vinçleri, modele bağlı olarak birkaç tondan birkaç yüz tona kadar ağır yükleri kaldırabilecek şekilde tasarlanmıştır. Bu, onları fabrikalarda, limanlarda ve şantiyelerde büyük, ağır malzemelerin kaldırılması ve taşınması için uygun hale getirir.

2. Geliştirilmiş Verimlilik ve Üretkenlik

Bu vinçler hızlı ve hassas bir şekilde çalışarak arıza süresini en aza indirir ve malzeme taşıma süreçlerini hızlandırır. Otomasyon yetenekleri aynı zamanda insan emeğinin azaltılmasına da yardımcı olarak verimliliğin artmasına yol açar.

3. Alan Optimizasyonu

EOT vinçleri endüstriyel tesislerdeki zemin alanını maksimuma çıkarır. Baş üstünde seyahat ettikleri için değerli zemin alanını diğer işlemler için serbest bırakırlar. Bu dikey hareket, onları sınırlı zemin alanına sahip alanlar için ideal kılar.

4. Hassas Yük Taşıma

Bu vinçler ağır yükleri yüksek hassasiyetle kaldırabilir ve taşıyabilir. Bu düzeyde bir kontrol, montaj hatları veya hassas ekipmanların taşınması gibi yüklerin doğru yerleştirilmesinin hayati önem taşıdığı endüstrilerde hayati öneme sahiptir.

5. Dayanıklılık ve Uzun Ömür

Ağır hizmet tipi kullanıma dayanacak şekilde üretilen EOT vinçleri dayanıklıdır ve uygun bakımla uzun yıllar dayanabilir. Tipik olarak zorlu koşullar altında sürekli çalışmayı sağlayacak şekilde tasarlanmıştır.

6. Azalan İşçilik Maliyetleri

Otomasyon ve elektrik kontrol sistemleri sayesinde bu vinçler, manuel işçilik ihtiyacını azaltarak ücretlerde, eğitimde ve güvenlik önlemlerinde maliyet tasarrufu sağlayabilir.

7. Güvenlik

EOT vinçleri, aşırı yük koruması, çarpışma önleme sistemleri, acil durdurma işlevleri ve limit anahtarları gibi gelişmiş güvenlik özellikleriyle donatılmıştır. Bu özellikler kazaların önlenmesine yardımcı olur ve hem operatörlerin hem de çevredeki çalışanların güvenliğinin sağlanmasına yardımcı olur.

8. Özelleştirme Seçenekleri

Bu vinçler belirli endüstriyel ihtiyaçlara uyacak şekilde özelleştirilebilir. Belirli bir kaldırma yüksekliği, açıklık veya ağırlık kapasitesi olsun, EOT vinçleri bir işletmenin benzersiz gereksinimlerine uyacak şekilde özel olarak uyarlanabilir.

9. Enerji Verimliliği

Modern EOT vinçleri, diğer yakıt bazlı güç kaynaklarına göre genellikle daha ucuz ve daha sürdürülebilir olan elektrik gücünü kullanarak enerji tasarruflu olacak şekilde tasarlanmıştır. Ek olarak, vincin çalışması sırasında enerjinin geri kazanılması için rejeneratif frenleme sistemleri kullanılabilir.

10. Çok yönlülük

EOT vinçleri inşaat, metal işleme, otomotiv ve lojistik dahil olmak üzere çeşitli sektörlerde çok çeşitli kaldırma ve taşıma görevlerinde kullanılabilir. Çok yönlülükleri onları üretim tesisleri ve dağıtım merkezlerinde vazgeçilmez kılmaktadır.

11. Azalan Bakım Maliyetleri

EOT vinçleri, geleneksel vinçlere göre daha az hareketli parçaya sahiptir, bu da aşınma ve yıpranmayı azaltır. Uygun bakım ile bu sistemler daha düşük onarım maliyetlerine ve daha uzun bir çalışma ömrüne sahip olma eğilimindedir.





1. İmalat ve Montaj Hatları

Ağır Ekipman Taşıma: EOT vinçleri, ağır ekipmanların veya bileşenlerin taşınması, montajı veya kaldırılması gereken fabrikalarda yaygın olarak kullanılır.

Üretim Hatları: Otomotiv veya havacılık imalatında bu vinçler, üretim sürecini hızlandırmak için ağır parçaları ve aletleri taşır.

2. Çelik Fabrikaları ve Dökümhaneler

Malzeme Taşıma: EOT vinçleri erimiş metali, hurda malzemeleri, külçeleri ve diğer ağır metal bileşenleri taşımak için kullanılır.

Döküm ve Kalıplama: Dökümhanelerde bu vinçler kalıpları, potaları ve döküm ekipmanlarını idare ederek metal ürünlerin verimli bir şekilde dökülmesine ve şekillendirilmesine yardımcı olur.

3. Depolar ve Dağıtım Merkezleri

Dökme Malzeme Taşıma: EOT vinçleri, büyük depolarda, özellikle büyük boyutlu ve ağır eşyalar için yüksek depolama raflarına mal yüklemek ve bu raflardan malları boşaltmak için kullanılır.

Ayırma ve Paketleme: Vinçler, malzemelerin büyük dağıtım merkezlerinde verimli bir şekilde sınıflandırılmasına, paketlenmesine ve dağıtılmasına yardımcı olur.

4. Tersaneler ve Limanlar

Kargo Elleçleme: Limanlarda ve tersanelerde, EOT vinçleri büyük kargoların, konteynerlerin ve ağır ekipmanların gemilere yüklenmesi ve boşaltılması için gereklidir.

Gemi İnşa ve Onarımı: Gemilerin inşası veya onarımı sırasında ağır parça ve malzemelerin taşınmasında da kullanılırlar.

5. İnşaat Sahaları

Malzeme Taşıma: EOT vinçleri şantiyelerde çelik kirişler, beton bloklar ve ekipmanlar gibi ağır inşaat malzemelerini bir yerden diğerine taşımak için kullanılır.

Yüksek Binalar için Kaldırma: Şantiyelerdeki EOT vinçleri, büyük prefabrik parçaları çok yükseklere taşıyarak yüksek binaların ve gökdelenlerin inşasına yardımcı olabilir.

6. Madencilik Sektörü

Madenlerde Malzeme Taşıma: EOT vinçleri yer altı ve yer üstü madencilik operasyonlarında ham maddeleri, çıkarılan cevheri ve ağır madencilik ekipmanlarını taşımak için kullanılır.

Madencilik Ekipmanlarının Bakımı: Ayrıca madencilik makinelerinin ve ağır aletlerin kaldırılmasında ve bakımında da rol oynarlar.

7. Enerji Santralleri

Türbin ve Kazan Kurulumu: Termik, nükleer veya hidroelektrik santrallerde türbin, jeneratör, kazan gibi ağır ekipmanların kurulumu veya onarımı için EOT vinçleri kullanılır.

Bakım ve Revizyon: EOT vinçleri sıklıkla rutin bakım, hareketli parçaların onarım veya değiştirme amacıyla kullanılır.

8. Tekstil ve Kağıt Fabrikaları

Malzeme Taşıma: Bu vinçler kağıt rulosu, kumaş rulosu ve kimyasallar gibi hammaddelerin taşınmasında kullanılır.

Makinelerin Yükleme ve Boşaltılması: Bu değirmenlerde bakım veya kurulum için ekipmanların yüklenmesine ve boşaltılmasına yardımcı olurlar.

9. Savunma ve Havacılık

Uçak Montajı ve Bakımı: EOT vinçleri, savunma ve havacılık sektörlerinde uçakların montajı ve bakımı, ağır askeri teçhizatın taşınması ve makinelerin kaldırılması amacıyla yaygın olarak kullanılmaktadır.

Silah Taşıma: EOT vinçleri, ağır silahların veya mühimmatın kaldırılması ve taşınması için kullanılarak bu operasyonların güvenliği ve verimliliği sağlanır.

10. Otomotiv Endüstrisi

Araç Montajı: EOT vinçleri, otomotiv fabrikalarında araç şasisi, motor ve büyük gövde panelleri gibi parçaları üretim hattı boyunca taşımak için kullanılır. Parça Depolama ve Dağıtımı: Ayrıca ağır otomotiv parçalarının depolama ve dağıtım alanlarında taşınmasında da kullanılır.





1. Tasarım Aşaması

Müşteri Gereksinimleri: Yük kapasitesi, açıklık, kaldırma yüksekliği, çalışma koşulları (sıcaklık, çevre) ve güvenlik özellikleri gibi müşterinin özel gereksinimlerini anlamak. Mühendislik Çizimleri: Müşterinin spesifikasyonlarına dayanarak, tüm proje için ayrıntılı mühendislik çizimleri oluşturulur. Araba, vinç, köprü ve kontrol sistemleri dahil olmak üzere vinç sistemi. Bileşenlerin Seçimi: Yapısal bütünlük, dayanıklılık ve operasyonel esaslara göre uygun malzemelerin seçimi (çelik, elektrikli bileşenler, motorlar, dişli kutuları vb.). gereksinimleri.

2. Malzeme Temini

Çelik ve Diğer Malzemeler: Vinç çerçevesi, kirişler, arabalar ve yapısal bileşenler için yüksek kaliteli çelik gibi hammaddelerin tedariki.Elektrik Bileşenleri: Motorlar, kontrol panelleri, transformatörler, kablolar ve sensörler gibi elektrikli bileşenlerin satın alınması.Diğer Bileşenler : Rulmanlar, halatlar, dişliler ve diğer mekanik parçalar da uzman tedarikçilerden temin edilmektedir.

3. İmalat ve İmalat

Kesme ve Şekillendirme: Ham çelik kesilir, kaynaklanır ve vincin köprüsü, kirişleri, uç kamyonları ve arabaları gibi çeşitli bileşenler halinde şekillendirilir. Kaynak: Kaynak, tüm yapısal parçaların güvenli bir şekilde birleştirilmesini sağlamak için kritik bir adımdır. Kaynak kalitesi, herhangi bir kusurdan kaçınmak için test edilir. İşleme: Temel montajdan sonra, kaldırma tamburları, dişli kutuları ve ray tekerlekleri dahil tüm bileşenlerin tam ölçüleri karşıladığından emin olmak için hassas işleme gerçekleştirilir. Alt Bileşenlerin Montajı: Daha küçük parçaların montajı Kaldırma ünitesi, araba ve köprü gibi bileşenlerin üretimi atölyede başlar. Tramvay sistemi, hareket için elektrik motorlarını, sürücüleri ve kontrolleri içerir.

4. Elektrik ve Mekanik Entegrasyon

Motor ve Kontrol Sistemi: Motorlar, hız kontrolörleri ve elektrik kabloları vincin içine monte edilir. Bu sistemler, kaldırma, hareket etme ve döndürme dahil olmak üzere vincin hareketini kontrol eder. Kontrol Paneli: Asılı veya radyo uzaktan kumanda olabilen kontrol paneli, vinç sistemine entegre edilerek operatörlerin tüm hareketleri kontrol etmesine ve operasyonu izlemesine olanak tanır. durum.

5. Vinç Yapısının Montajı

Kirişler ve Köprü Düzeneği: Vincin iki ana kirişi (çoğunlukla ayrı ayrı imal edilir) çapraz kirişler ve uç kamyonlarla bağlanarak vincin köprüsünü oluşturur. Vinç ve Araba Kurulumu: Ana kaldırma mekanizması olan kaldırma sistemi, vincin üzerine monte edilir. daha sonra vinç köprüsüne monte edilen araba.

Yürüyen Dişli Kurulumu: Ray tekerlekleri ve diğer yürüyen aksamlar vincin uç kamyonlarına monte edilerek raylar boyunca düzgün hareket sağlanır.

6. Test ve Kalite Kontrol

Yük Testi: Vinç, güvenli çalışmayı sağlamak için çeşitli çalışma koşulları altında (örneğin, maksimum yük kapasitesi ve güvenlik sınırları) test edildiği yük testine tabi tutulur. Operasyonel Test: Vincin hareketi (kaldırma, seyahat etme ve döndürme) tüm mekanizmaların sorunsuz çalıştığını doğrulamak için test edilir.Elektrik Sistemi Testi: Kontroller, sensörler ve aşırı yük koruması dahil olmak üzere elektrik sistemleri güvenilirlik ve güvenlik açısından test edilir.Uyumluluk Kontrolü: Vincin ISO gibi ilgili tüm güvenlik standartlarını ve düzenlemelerini karşıladığından emin olun , CE veya yerel endüstriyel standartlar.

7. Boyama ve Bitirme

Yüzey İşlemi: Montajdan sonra, vinç bileşenleri kumlanır ve yabancı maddeleri gidermek için temizlenir, ardından korozyona dayanıklı bir kaplama veya boya uygulanır. Son Denetim: Herhangi bir üretim hatası olup olmadığını kontrol etmek için son bir denetim yapılır ve vincin çalışır durumda olduğundan emin olunur. düzgün çalışır durumda ve teslimata hazır.

8. Paketleme ve Teslimat

Sökme: Boyut ve nakliye sınırlamalarına bağlı olarak vinç, taşıma için kısmen sökülebilir. Sahaya Taşıma: Vinç parçaları dikkatlice paketlenir ve kurulum sahasına gönderilir. Yerinde Montaj ve Devreye Alma: Vinç müşterinin tesisinde, düzgün çalıştığından emin olmak için yeniden monte edilir ve daha fazla test edilir.

9. Kurulum ve Eğitim

Kurulum: Vinç, müşterinin bulunduğu yerde kendi rayları veya rayları üzerine kurulur ve tüm bileşenler bağlanır ve hizalanır. Operatör Eğitimi: Müşterinin operatörleri, vincin nasıl güvenli bir şekilde kullanılacağı ve bakımının yapılacağı konusunda eğitilir. Son Kabul Testi: Vinç, bir testten geçer. Müşteri tarafından yapılan nihai kabul testi, tüm sistemlerin gerektiği gibi çalışmasını sağlar.

10. Satış Sonrası Destek

Bakım: Bazı vinç üreticileri, uzun süreli çalışmayı sağlamak için periyodik bakım hizmetleri sunmaktadır. Yedek Parça Temini: Üretici genellikle bakım ve onarım için yedek parça sağlar.

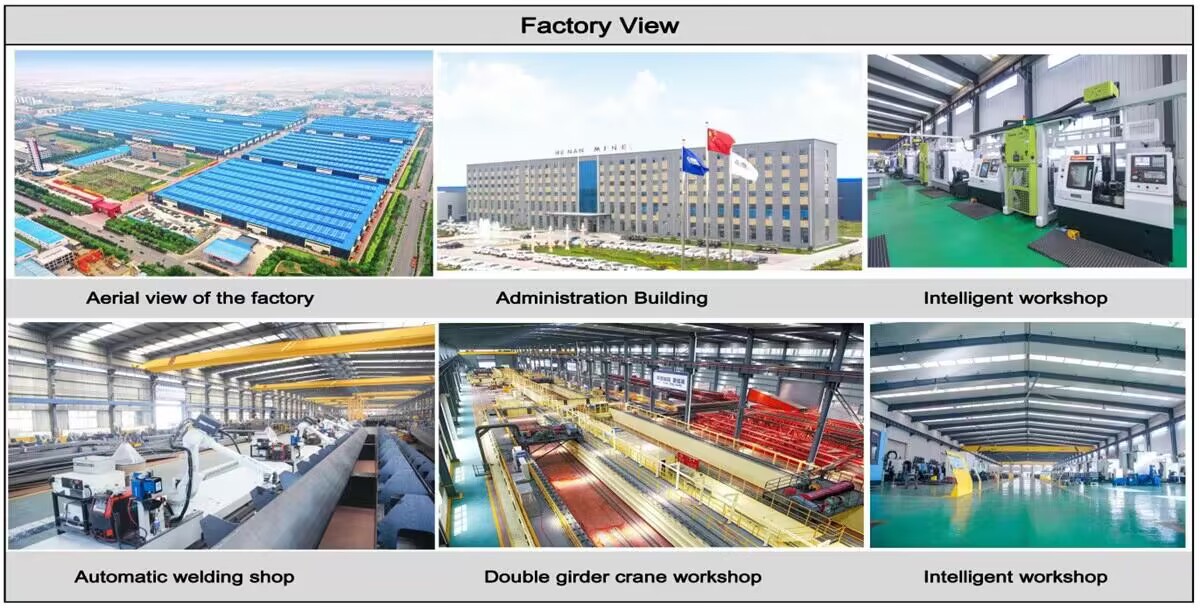

Atölye görünümü:

Şirket, akıllı bir ekipman yönetimi platformu kurdu ve 310 set (set) taşıma ve kaynak robotu kurdu. Planın tamamlanmasının ardından 500'den fazla set (set) olacak ve ekipman ağ oluşturma oranı %95'e ulaşacak. 32 adet kaynak hattı devreye alındı, 50 adet kurulması planlanıyor ve tüm ürün hattının otomasyon oranı %85'e ulaştı.
