Kirişli Köprülü Vinç

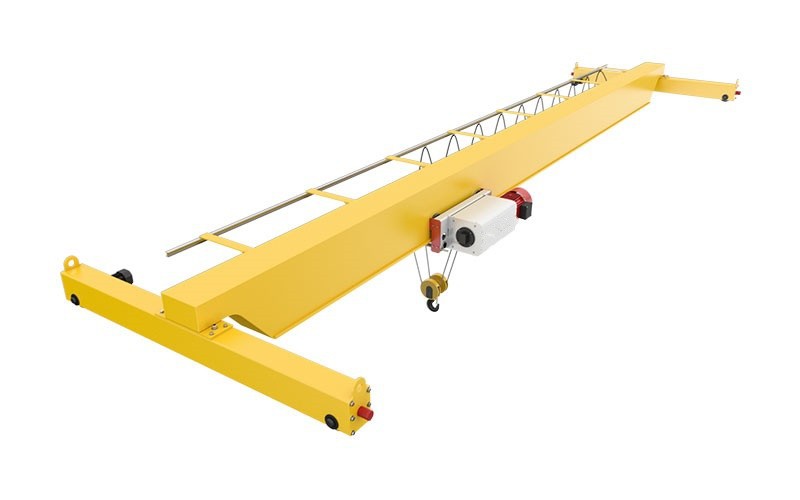

Tek kirişli köprülü vinç, yapısı bir köprüye benzediği için bu adı alan bir tür kaldırma makinesidir. Malzeme taşıma için alttaki çalışma alanını kaplamak üzere bir ray boyunca uzunlamasına hareket edebilen tek bir doğrusal köprüden oluşur. Vincin köprüsü genellikle her iki taraftaki yükseltilmiş raylar üzerinde desteklenir ve köprünün altındaki alan açıktır, bu da vincin yer ekipmanı tarafından engellenmeden çalışmasına olanak tanır. Bu yapısal tasarım hem basit hem de pratiktir, bu da geniş uygulamasının önemli bir nedenidir.



Garanti: 1 Yıl

Ağırlık (KG):3000 kg

Özellik:Köprü Vinç

Durum:Yeni

Renk: Özelleştirilmiş





Ana kiriş: Ana kiriş, vinç köprüsünün ana yük taşıyıcı bileşenidir ve genellikle kutu, I şeklinde veya yuvarlak boru yapısı şeklindedir. Atölye veya deponun üzerinden geçer ve her iki uçtaki uç kirişlere bağlanarak tam bir köprü yapısı oluşturur. Ana kiriş, kaldırma arabasından ve kaldırdığı eşyalardan gelen tüm yükü taşır ve bunları uç kirişe ve alt destek yapısına aktarır.

Tel halatlı elektrikli vinç: troley çalışma mekanizması, kaldırma mekanizması ve ilgili elektrik sistemleri dahil. Elektrikli vinç köprünün altında asılıdır ve ana kiriş boyunca yanal olarak hareket edebilir. Elektrikli vinç, kaldırma mekanizması aracılığıyla öğeleri kaldırır ve öğelerin hassas bir şekilde yerleştirilmesi ve taşınması için ana kiriş yönünde hareket edebilir.

Uzaktan kumanda: Tek kirişli köprülü vincin uzaktan kumandası, esas olarak operasyonel kolaylığı ve güvenliği artırmak için kaldırma ekipmanını uzaktan kontrol etmek için kullanılır. Uzaktan kumandanın kullanımı, operatörün kaldırılan nesnelerden uzak bir yerden çalışmasını sağlayarak, kaldırma işlemi sırasında operatöre verilebilecek kazara yaralanmaları azaltır.

Vinç çalışma mekanizması: Tahrik motoru, redüktör, şanzıman mili, tekerlekler, frenler ve diğer bileşenler dahil. Bu mekanizma, tüm vinç köprüsünün yükseltilmiş ray boyunca uzunlamasına hareketinden sorumludur. Tekerlekler bir motor ve bir redüktör tarafından döndürülür ve vincin ray boyunca hareket etmesini ve alttaki çalışma alanının kaldırma işlemlerini kapsamasını sağlar.

Taslak:





Avantajları



Basit tasarım: Tek kirişli köprü vinçleri genellikle bir ana kiriş ve iki uç kirişten oluşur ve basit bir doğrusal köprü yapısı oluşturur. Bu tasarım yalnızca üretim sürecini basitleştirmekle kalmaz, aynı zamanda malzeme ve işçilik maliyetlerini de azaltır.

Geniş alan kapsama alanı: Tek kirişli köprülü vincin köprüsü, yükseltilmiş ray boyunca uzunlamasına uzanır ve atölye veya depodaki alanın çoğunu kaplayabilir, bu da kaldırma işlemini daha esnek hale getirir.

Kolay bakım: Basit yapısı ve daha az aşınan parçası sayesinde tek kirişli köprülü vinç, değiştirme sıklığını ve bakım iş yükünü azaltır. Yapının basitliği sayesinde rutin bakım ve muayene çalışmaları, karmaşık ekipmanlara veya büyük miktarda insan gücüne ihtiyaç duyulmadan daha kolay gerçekleştirilir.

Birçok endüstriye uygulanabilir: Tek kirişli köprü vinçleri, iç ve dış endüstriyel ve madencilik işletmelerinde, çelik ve kimya endüstrilerinde, demiryolu taşımacılığında, limanlarda ve terminallerde ve lojistik cirolarında ve diğer alanlarda yaygın olarak kullanılır. İster üretim ister lojistik olsun, verimli kaldırma çözümleri sağlayabilir.



Başvuru:





Sanayi ve maden işletmeleri: Çeşitli sanayi ve maden işletmelerinin üretim atölyelerinde, tek kirişli köprü vinçler esas olarak hammadde girişi ve bitmiş ürün çıkışı için ve ayrıca üretim hattındaki çeşitli bağlantılar arasında malzemelerin transferi ve montajı için kullanılır. Bu uygulama üretim verimliliğini artırır ve işçilik maliyetlerini azaltır.

Çelik ve kimya endüstrisi: Çelik endüstrisinde, tek kirişli köprü vinçleri çelik levhalar ve çelik bobinler gibi ağır çelik ürünlerinin kaldırılması ve taşınması için yaygın olarak kullanılır. Çelik üretiminin ihtiyaçlarını karşılamak için yüksek sıcaklık ve tozlu ortamlarda istikrarlı bir şekilde çalışabilirler.

Demiryolu taşımacılığı: Demiryolu yük sahalarında, konteyner ve dökme yüklerin yüklenmesi ve boşaltılması için tek kirişli köprü vinçleri kullanılır. Bunlar demiryolları ve yollar arasında mal transferini verimli bir şekilde tamamlayabilir ve lojistiği hızlandırabilir.

Lojistik ciro: Modern lojistik depolarında, çeşitli malları depolamak ve almak için tek kirişli köprü vinçleri kullanılır. Mallara hassas erişim sağlamak ve depo operasyon verimliliğini artırmak için yükseltilmiş raflar arasında esnek bir şekilde hareket edebilirler.













Malzeme Muayenesi

Kalite Kontrolü: Satın alınan hammaddelerin tasarım gerekliliklerine ve ulusal standartlara uygunluğunu sağlamak amacıyla sıkı bir kalite kontrolü gerçekleştirilir.

Malzeme Depolama: Nitelikli malzemeler, korozyon veya hasarı önlemek için sınıflandırmaya göre depolanır.

Kesme ve Şekillendirme

Çelik Kesimi: Tasarım çiziminin boyutuna göre çeliği kesmek için plazma kesim, lazer kesim veya alevli kesim ve diğer teknolojileri kullanın.

Şekillendirme İşlemleri: Çelik levhayı bükme, haddeleme, kaynaklama ve diğer işlemlerle şekillendirerek ana kiriş, uç kiriş ve diğer yapısal parçaların üretilmesi.

Kaynak

Bileşen Kaynağı: Kesilmiş ve şekillendirilmiş çelik parçalar ana kiriş, uç kiriş ve troley gibi ana yapılara kaynaklanır. Yapısal mukavemet ve kaynak kalitesinin sağlanması için kaynak işleminin sıkı bir şekilde kontrol edilmesi gerekir.

Kaynak Muayenesi: Kaynakları incelemek için tahribatsız muayene teknolojisini (ultrasonik muayene, radyografik muayene gibi) kullanın ve çatlak veya başka kusurların olmadığından emin olun.

İşleme

Hassas İşleme: Vincin tekerlek takımları, rulman yatakları, kasnaklar vb. gibi temel bileşenlerinde boyutsal doğruluk ve yüzey kalitesini sağlamak için hassas işleme yapılır.

Tüm makinenin montajı

Genel montaj: Ön montaj esasına göre vincin genel montajı yapılır ve ana kiriş, uç kiriş, kaldırma mekanizması, yürüyüş mekanizması vb.'nin nihai montajı yapılır.

Devreye alma ve test etme

Dinamik koşullar altında, kaldırma, yürüme, yönlendirme ve diğer işlevlerin test edilmesi de dahil olmak üzere vincin çalışma performansı test edilir. Monte edilmiş köprü vincin genel boyutu, tüm boyutların tasarım gereksinimlerini karşıladığından emin olmak için kontrol edilir.

Spreyleme ve korozyon önleyici işlem

Yüzey işleme Pas giderme: Vincin yüzeyindeki pas giderme, yaygın yöntemler arasında kumlama, asitleme vb. bulunur. Astar püskürtme: Metal oksidasyonunu ve korozyonu önlemek için işlenmiş yüzeye korozyon önleyici astar püskürtün. Üst kat püskürtme Renkli püskürtme: Vincin koruyucu ve dekoratif bir etki kazanması için müşteri gereksinimlerine veya endüstri standartlarına göre üst kat püskürtün. İşaretleme: Püskürtme işleminden sonra, vincin tanımlama bilgilerini model, nominal yük vb. gibi özelliklere uygun şekilde işaretleyin.

Fabrika ve kurulum

Paketleme ve taşıma

Paketleme koruması: Taşıma sırasında hasarı önlemek için vincin temel bileşenlerini koruyucu bir şekilde paketleyin. Taşıma düzenlemesi: Ekipmanın boyutuna ve taşıma koşullarına göre, vincin müşterinin sahasına taşınması için uygun bir taşıma yöntemi seçin.

Kabul ve teslimat

Müşteri kabulü

Yerinde kabul: Müşteri, ekipmanın performansını ve kalitesini kontrol etmek için sözleşme şartlarına ve teknik özelliklere göre vincin yerinde kabulünü gerçekleştirir.

Sorun giderme: Herhangi bir sorun bulunursa, üreticinin ekipmanın müşterinin gereksinimlerini tam olarak karşıladığından emin olmak için bunları zamanında düzeltmesi gerekir. Teslimat ve kullanım Operasyon eğitimi: Üretici genellikle müşterinin operatörlerine vincin doğru ve güvenli bir şekilde çalıştırılabilmesini sağlamak için eğitim verir.
