Yalıtım Köprülü Vinç



Yalıtım Köprülü Vinç, özellikle elektrik yalıtımının çok önemli olduğu çeşitli endüstriyel uygulamalarda kullanılan özel bir vinç türüdür. Enerji santralleri, elektrik trafo merkezleri, kimya fabrikaları gibi elektrik iletkenliğinin tehlike oluşturabileceği ortamlarda ağır yüklerin kaldırılması ve taşınması için emniyetli ve güvenilir bir çözüm sunmak üzere tasarlanmıştır.

Vinç, yapıdan elektrik akımı geçmemesini sağlamak için vinç, köprü ve araba dahil olmak üzere elektrik yalıtımlı bileşenlerle donatılmıştır. Bu, yüksek voltajlı ekipmanlar veya hassas elektronik bileşenler etrafında çalışırken önemlidir.

Yalıtım, vincin potansiyel bir iletken olmasını önleyerek elektrik kazası riskini azaltır. Bu, vinci, canlı kabloların veya elektrik sistemlerinin bulunduğu alanlar gibi yüksek riskli ortamlar için uygun hale getirir. Yalıtım özelliklerine rağmen, yalıtım köprülü vinçler, genellikle bir seferde birkaç ton malzemeyi kaldırıp taşıyarak yüksek bir yük taşıma kapasitesini korur. Bu onları hem güvenlik hem de güç gerektiren endüstriyel uygulamalar için uygun kılar.

Bu vinçler, korozyona dayanıklı, özellikle neme veya kimyasallara maruz kalan ortamlarda kullanışlı, yüksek mukavemetli malzemelerden yapılmıştır. Yalıtım köprülü vinçler, enerji üretimi, elektrik üretimi ve elektrik yalıtımının öncelikli olduğu diğer alanlarda kullanım için idealdir. Ayrıca elektrikli ekipmanların, kabloların ve jeneratörlerin kaldırılmasında ve konumlandırılmasında da faydalıdırlar.

Çekirdek Bileşenler: Şanzıman, Motor

Menşe Yeri: Henan, Çin

Garanti: 1 Yıl

Ağırlık (KG):1000 kg

Video giden inceleme:Sağlanan

Makine Test Raporu:Sağlandı

Anma Kaldırma Momenti: 320KN

Maks. Kaldırma Yükü:32 Ton

Maks. Kaldırma Yüksekliği:30 m

Açıklık:3-31,5 m



1.Uzun far

Yalıtım köprülü vincin ana kirişi, kaldırma mekanizmasını ve vincin diğer bileşenlerini destekleyen birincil yapısal elemandır. Köprü boyunca yatay olarak uzanır ve gerekli yük taşıma kapasitesinin sağlanması için gereklidir. Tipik olarak sıcaklık düzenlemesinin veya elektrik yalıtımının gerekli olduğu ortamlarda (bazı endüstriyel uygulamalarda olduğu gibi) kullanılan yalıtım köprüsü vinci, performansı artırmak için ana kirişe ek yalıtım malzemeleri katılabilir.

Ana kiriş genellikle yüksek mukavemetli çelikten veya ağır yüklere dayanacak şekilde tasarlanmış diğer dayanıklı malzemelerden yapılır. Yalıtım elemanları, vincin belirli sıcaklık kontrolü veya elektriksel izolasyon gerektiren ortamlarda iyi performans göstermesini sağlamak için ısıya dayanıklı kaplamalar veya iletken olmayan malzemelerden oluşan katmanlar içerebilir.

Ana kiriş, (kiriş boyunca hareket eden) arabayı ve yükü kaldırıp indiren kaldırma mekanizmasını destekler. Tasarımı, taşınan yük altında düzgün hareket ve stabilite sağlar.

Yalıtım köprülü vinç durumunda kiriş, ısı transferini önleyecek veya elektrikli bileşenleri kısa devrelerden koruyacak şekilde tasarlanabilir. Bu özellikler enerji santralleri, rafineriler veya hassas ekipmanlara sahip fabrikalar gibi ortamlarda kritik öneme sahip olabilir.

Kaldırma Sistemi

Köprü: Köprü, vincin ana yapısıdır ve çalışma alanı boyunca uzanır. Vincin yolu boyunca ileri geri hareket etmesini sağlayan kirişlerden ve desteklerden oluşur.

Yalıtım: Yalıtım köprülü vinç bağlamında yalıtım genellikle ısı kaybını veya kazanımını önlemek için kullanılan malzemeyi ifade eder ve vincin soğuk depo, enerji santralleri veya diğer özel ortamlar gibi aşırı sıcaklıklara sahip ortamlarda çalışabilmesini sağlar. Yalıtım, kaldırma sistemi ve bileşenlerinin performansını ve ömrünü etkileyebilecek termal strese karşı korunmasına yardımcı olur.

Vinç: Vinç, aslında yükü kaldıran ve indiren kaldırma mekanizmasıdır. Köprüye bağlanır ve tipik olarak bir motor, dişli kutusu ve tel halat veya zincirden oluşur. Vinç tasarımına bağlı olarak vinç elektrikli, manuel veya başka yollarla çalıştırılabilir.

Tramvay: Tramvay, vinci köprü boyunca taşıyan hareketli bir ünitedir. Tipik olarak yatay yönde hareket ederek vincin yükün üzerinde konumlandırılmasına, yükü almasına ve istenen konuma taşımasına olanak tanır.

Kontrol Sistemi: Kontrol sistemi, operatörlerin kaldırma, indirme ve yatay hareket dahil olmak üzere vincin hareketlerini yönetmesine olanak tanır. Bu sistem, çeşitli güvenlik özellikleri, yük izleme ve hız kontrol mekanizmalarıyla manuel (bir askı veya kontrol cihazı aracılığıyla) veya otomatik olabilir.

Güç Kaynağı: Vinç tipine bağlı olarak güç kaynağı, vinç ve arabanın çalışması için gereken enerjiyi sağlayan bir elektrik hattından, aküden veya başka bir güç kaynağından gelebilir.

Güvenlik Sistemleri: Vinçler için güvenlik çok önemlidir ve yalıtım köprülü vinçler de istisna değildir. Özellikler arasında aşırı yük koruması, limit anahtarları, acil durdurma düğmeleri ve çalışma sırasında engelleri veya anormal koşulları algılayan sensörler bulunabilir.





3.Bitiştaşıma

Yalıtım köprülü vinç için uç taşıyıcı, vinç köprüsünün her iki ucuna monte edilen vincin bölümünü ifade eder. Tipik olarak vincin raylar boyunca hareket etmesini sağlayan tekerlekler, çerçeve ve motorlu tahrik sisteminden oluşur. Uç taşıyıcı, vinç için destek ve hareket sağlamada kritik bir rol oynar ve yalıtım köprülü vinç durumunda, elektrik güvenliği veya sıcaklığa duyarlı ortamlar gibi belirli uygulamalar için yalıtılırken ekipmanın sorunsuz çalışmasını sağlar.

Köprü vincinin tamamını destekler ve raylar boyunca hareket etmesini sağlar. Uç taşıyıcı genellikle raylar veya kirişler boyunca dönen tekerlekler veya paletlerle donatılmıştır. Yalıtım köprüsü vinci için, elektrik iletkenliğini önlemek veya kimya gibi belirli endüstriler için istenen sıcaklığı veya ortamı korumak için özel malzemeler ve tasarımlar kullanılır. sıcaklığa duyarlı malzemelerin bulunduğu tesisler veya depolar.

Uç taşıyıcı tipik olarak vincin hareketini tahrik etmek için bir motor ve dişli takımı içerir. Bu, yükleri taşımak için vincin rayları boyunca hareket eden motorlu bir arabayı içerebilir. Uçtaki taşıyıcı, vincin köprüsünün ağırlığını ve kaldırdığı yükü taşır, böylece yapısal bütünlük ve güvenli çalışma sağlanır.

Yalıtım özellikleri, özellikle elektriksel tehlikelerin mevcut olduğu ortamlarda güvenliği sağlamak için önemlidir. Uç taşıyıcının tekerlekleri ve tahrik sisteminin düzgün çalıştığından emin olmak için rutin bakım gereklidir.

4.Vinç seyahat mekanizması

Yürüyen Motor: Bu, vincin hareketinin arkasındaki itici güçtür. Tipik olarak vincin köprü boyunca hareket etmesini sağlayan tekerleklere veya paletlere güç sağlayan bir elektrik motorundan oluşur. Hareketi hassas bir şekilde yönetmek için motor genellikle bir hız kontrol sistemi tarafından kontrol edilir.

Araba: Araba köprü üzerine monte edilir ve uzunluğu boyunca hareket edebilir. Kaldırma mekanizmasını (vinç veya kaldırma tamburu gibi) tutar ve genellikle hareket eden motor tarafından çalıştırılır.

Raylı Sistem: Vinç, köprü yapısına monte edilmiş bir dizi ray boyunca hareket eder. Raylar hareketi yönlendirir ve vincin sallanmadan veya raydan çıkmadan tanımlanmış bir yolu izlemesini sağlar.

Tahrik Tekerlekleri: Vinç, genellikle raylar üzerinde çalışan, yürüyen motorla çalıştırılan tekerleklere sahiptir. Bu tekerlekler vincin tasarımına bağlı olarak sabit veya döner olabilir.

Rulmanlar ve Destekler: Sürtünmeyi azaltarak düzgün hareket etmeyi sağlayan ve vincin raylar boyunca sorunsuz hareket etmesini sağlayan bileşenlerdir. Rulmanlar, vincin ağırlığını ve yükünü desteklemeye yardımcı olarak köprü boyunca daha kolay hareket edilmesini sağlar.

Yalıtım: Yalıtım köprülü vinç söz konusu olduğunda, enerji santralleri veya yüksek voltaj ekipmanlarının bulunduğu alanlar gibi elektrik tehlikesi riskinin bulunduğu ortamlarda vincin güvenli bir şekilde çalışmasını sağlamak için tasarım genellikle elektriksel olarak yalıtılmış bileşenler içerecektir. Bu yalıtım, vincin elektrik akımlarından etkilenmemesini sağlayarak kısa devre veya topraklama sorunlarını önler.

5. Arabalı seyahat mekanizması

Yalıtım: Bir yalıtım köprülü vinçte, özellikle elektrik parazitinin veya tehlikeli koşulların mevcut olduğu ortamlarda kullanılan vinçler için elektrik yalıtımı kritik öneme sahiptir. Yalıtım, vincin motor ve sürücü gibi elektrikli bileşenlerini kısa devrelerden korur ve topraklama sorunlarını önler.

Güvenliği sağlamak ve elektrik sorunlarını önlemek için arabada yalıtımlı tekerlekler veya diğer yalıtım malzemeleri kullanılabilir.

Motor ve Tahrik Sistemi: Motor, arabanın vincin köprüsü boyunca hareketini sağlar. Bu motor, vincin tasarımına ve gerekli hız ve tork kontrolüne bağlı olarak AC veya DC motor olabilir.

Tahrik Sistemi: Motor, arabayı köprü boyunca yönlendiren tekerleklere veya makaralara güç ileten bir dişli sistemine (redüktör veya dişli kutusu) bağlanır.

Raylı veya Raylı Sistem: Araba, vinç yapısına sabitlenen vinç köprüsü rayları veya rayları boyunca hareket eder. Bu raylar arabayı yönlendirir ve yükü taşırken düzgün hareket etmesini sağlar.

Araba Tekerlekleri: Araba tekerlekleri dayanıklı malzemelerden yapılmıştır ve raylar boyunca hareket edecek şekilde tasarlanmış olup hassas ve kontrollü harekete olanak tanır.

Araba Çerçevesi: Çerçeve, yükün kaldırılmasından ve indirilmesinden sorumlu olan kaldırma mekanizmasını tutan arabanın yapısal kısmıdır. Çerçeve, sorunsuz hareket ederken ağır yükleri taşıyacak kadar sağlam olacak şekilde tasarlanmıştır.

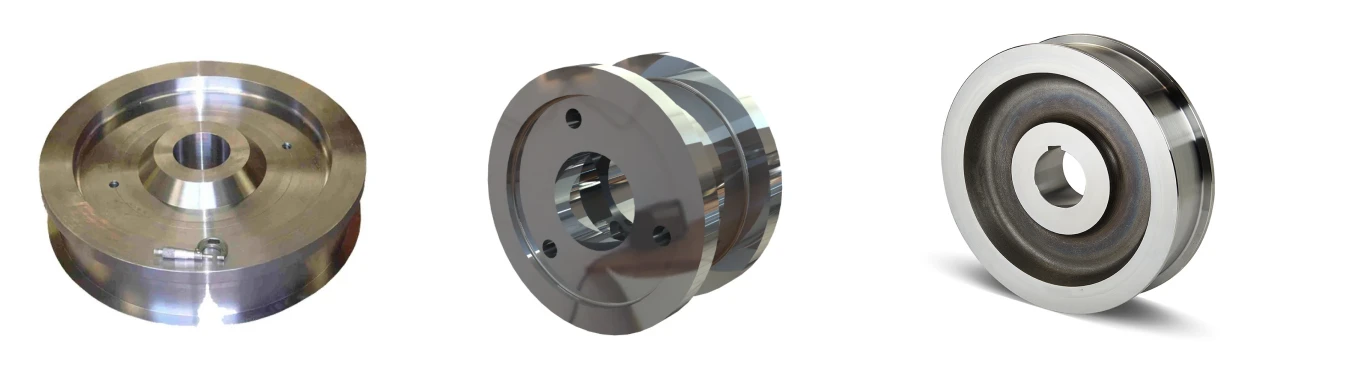

6. Vinç tekerleği

Yalıtım köprülü vinçteki vinç tekerleği, vincin hareket sisteminin önemli bir bileşenidir. Vincin köprü vincinin rayları boyunca hareket etmesine olanak tanıyarak ağır yükleri çalışma alanı boyunca kaldırmasına, taşımasına ve konumlandırmasına olanak tanır.

Tipik olarak malzemelerin dikkatli bir şekilde taşınmasını gerektiren endüstrilerde (örneğin, elektrik yalıtımı, hassas ekipman) kullanılan yalıtım köprüsü vinci, düzgün ve kontrollü hareket için bu tekerleklerle donatılmıştır. Bu tekerleklerin ağır yükleri destekleyecek ve yüksek sıcaklıklar veya elektrik güvenliği gibi özel taleplerin olduğu ortamlarda çalışacak şekilde tasarlanması gerekir.

7. Vinç Kancası

Yalıtım köprüsü vincinde kullanılan vinç kancası, vincin yalıtım malzemeleri gibi ağır malzemeleri bir tesis veya inşaat sahası boyunca kaldırmasına ve taşımasına olanak tanıyan hayati bir bileşendir. Yalıtım köprüsü vinci genellikle büyük, ağır veya sıcaklığa duyarlı malzemelerin dikkatli bir şekilde taşınması gereken endüstrilerde kullanılır.

Böyle bir sistemdeki vinç kancasının temel özellikleri:

Malzeme: Vinç kancaları genellikle yüksek mukavemetli çelikten yapılır; bu, köpük paneller, mineral yün veya cam elyafı gibi yalıtım malzemeleri de dahil olmak üzere ağır yüklerin kaldırılmasının ağırlığını ve stresini kaldırabilmelerini sağlar.

Tasarım: Kanca, ağır yükler altında bükülmeyi veya deformasyonu önlemek için güçlendirilmiş bir şekilde tasarlanmıştır. Bazı kancalar, yükü sabitleyerek kaldırma işlemi sırasında kaymasını önleyen bir mandal mekanizmasıyla donatılmıştır.

Motor

Yalıtım köprüsü vincinin motoru, çalışması açısından çok önemlidir; vinci köprüsü boyunca hareket ettirmek ve ağır yükleri kaldırmak için gereken gücü sağlar. Tipik olarak bu tür motorların, yüksek tork, güvenilir performans ve ağır yükler altında sürekli çalışabilme yeteneği dahil olmak üzere vinç sistemlerine yönelik özel gereksinimleri karşılaması gerekir.

AC Motorlar: Verimlilikleri ve kontrol kolaylığı nedeniyle köprü vinçlerinde yaygın olarak kullanılırlar.

DC Motorlar: Daha hassas hız kontrolü için kullanılan DC motorlar bazen değişken hızın gerekli olduğu ortamlarda tercih edilmektedir.

Senkron veya Asenkron Motorlar: Asenkron motorlar, sağlamlıkları ve az bakım gerektirmeleri nedeniyle vinçlerde yaygın olarak kullanılır.

.

Sesli ve ışıklı alarm sistemi ve limit anahtarı

1) Sesli ve ışıklı alarm sistemi

Yalıtım köprüsü vinci için sesli ve ışıklı alarm sistemi, çalışma sırasında arızalar, arızalar veya olası tehlikeler durumunda hem işitsel hem de görsel uyarılar sağlayarak güvenliği artırmak üzere tasarlanmıştır. Bu sistemler, özellikle ağır yükleri taşımak ve tehlikeli ortamlarda çalışmak üzere tavan vinçlerinin kullanıldığı endüstriyel ortamlarda yaygın olarak kullanılır.

Sesli Alarm (İşitsel):

Zil veya Korna: Tipik olarak operatörleri ve yakındaki personeli anormal koşullar konusunda uyarmak için yüksek ve net bir ses yayar. Ses, sürekli bir ton, aralıklı bip sesi veya farklı türde uyarıları (örn. arıza, acil durum, aşırı yük) gösteren belirli bir düzen olabilir.

Ses Kontrolü: Ortamdaki arka plan gürültüsünden net bir şekilde duyulabilmesini sağlamak için alarmın ses yüksekliğini ayarlamak.

Işık Alarmı (Görsel):

Yanıp Sönen LED Işıklar: Genellikle vincin üstüne veya yakındaki bir yapıya monte edilir. Yanıp sönen ışıklar, alarmın niteliğini belirtmek için farklı renklerde (örneğin, kırmızı, sarı, yeşil) olabilir:

Kırmızı: Acil durum, kritik sorunlar veya aşırı yük.

Sarı: Dikkat, uyarı veya bakım gerekli.

Yeşil: Normal çalışma veya sistem hazır.

Flaş Işıkları: Bunlar daha büyük tesislerde veya dış ortamlarda yüksek görünürlük sağlamak için kullanılabilir.

2) Limit anahtarı

Yalıtım köprülü vinçteki limit anahtarı, köprü, vinç ve araba gibi vincin bileşenlerinin hareketini kontrol etmeye ve sınırlamaya yardımcı olan bir güvenlik cihazıdır. Bu anahtarlar, vincin belirlenen çalışma sınırlarını aşmasını önleyerek ekipmanın ve operatörlerin güvenliğini sağlayacak şekilde tasarlanmıştır.

Amaç:

Aşırı hareket koruması: Vincin güvenli sınırlarının (örneğin maksimum yatay veya dikey hareket) dışına çıkmasını durdurmak için.

Mekanik hasarın önlenmesi: Vincin raya veya altyapıya karşı itmemesini sağlayarak vincin, yükün veya çevrenin zarar görmesini önleyin.

Operatör güvenliği: Kazalara veya yaralanmalara neden olabilecek güvensiz hareketlerin önlenmesi.

10.Güvenlik Cihazları

1. Aşırı Yük Koruması: Vincin nominal kapasitesini aşan yükleri kaldırmasını önleyerek yapısal hasar veya arızayı önler. Yük hücreleri, aşırı yük sınırlayıcılar ve ağırlık sensörleri, yükü izlemek ve aşırı yük tespit edildiğinde işlemleri otomatik olarak durdurmak için kullanılır.

2. Çarpışma Önleme Sistemi: Vincin çalışma alanındaki nesnelerle, diğer vinçlerle veya yapılarla çarpışmasını önler. Engelleri tespit etmek ve alarmları tetiklemek için yakınlık sensörleri, radar veya lazer tabanlı çarpışma sensörleri vincin kontrol sistemine entegre edilebilir veya vincin hareketini durdurun.

3. Limit Anahtarları: Vincin çalışma aralığının dışına çıkmasını önleyerek mekanik arıza riskini azaltır. Hareketlerin aşmamasını sağlamak için vinç, vinç, araba veya köprü gibi çeşitli parçalarına limit anahtarları monte edilir. sınırları belirleyin.

4. Acil Durdurma Düğmesi: Acil bir durumda operatörlerin vinci anında durdurmasına olanak tanır. Acil durdurma düğmesi, kritik durumlarda hızlı tepki verilmesini sağlamak için genellikle hem vinçte hem de operatör istasyonunda kolayca erişilebilen alanlarda bulunur.

5. Vinç Freni: Kaldırma mekanizması devreye girmediğinde yükün istenmeyen şekilde indirilmesini önler. Vinç, vinç durduğunda devreye giren ve yükün güvenli bir şekilde yerinde tutulmasını sağlayan otomatik bir fren sistemi ile donatılmıştır.

11.Kontrol Modu

Manuel Kontrol: Bu modda vinç, vinci köprü ve araba boyunca hareket ettirmek için kumanda kolları veya düğmeler gibi fiziksel kontroller kullanan bir insan operatör tarafından çalıştırılır. Bu, vincin hareketi üzerinde doğrudan kontrol sağlayan en temel kontrol modudur.

Uzaktan Kontrol: Bu mod, vincin kablosuz bir uzaktan kumanda kullanılarak uzaktan kontrol edilmesini sağlar. Özellikle güvenlik veya rahatlık nedeniyle vinçten uzak durmaları gereken ortamlarda çalışırken operatöre daha fazla esneklik sağlar.

Otomatik Kontrol: Bu modda vinç, tekrarlanan görevler veya yüksek hassasiyetli operasyonlar için gerekli olabilecek önceden belirlenmiş yolları veya hareketleri takip edecek şekilde programlanabilir. Otomatik kontrol, gelişmiş otomasyon için sensörler veya kameralarla entegre edilebilir ve böylece insan müdahalesi ihtiyacı azalır.

Yarı Otomatik Kontrol: Manuel ve otomatik kontrolün birleşimidir. Operatör temel komutları girebilir, ancak vinç, konumunu ayarlamak veya yükleri önceden belirlenmiş yüksekliklere kaldırmak gibi belirli görevleri bağımsız olarak gerçekleştirebilir.

Akıllı Kontrol: Bu, vinç çalışmasını optimize etmek için genellikle yapay zeka, sensörler ve veri analitiğini içeren daha gelişmiş bir moddur. Yük tartımı, sallanmayı önleme, çarpışmayı önleme ve diğer güvenlik sistemleri gibi özellikleri içerebilir.

12. Eskiz

Ana teknik





Artırılmış Güvenlik: Yalıtımlı köprü vinçler, vinç yapısı ile yük arasında elektriksel yalıtım sağlar. Bu, elektrik tesisleri, çelik fabrikaları veya yüksek voltajlı ekipmanların bulunduğu ortamlar gibi elektrik tehlikesi bulunan ortamlarda kritik olan elektrik çarpması riskini azaltır.

Ekipmanın Korunması: Vinç çerçevesinin yükten ve diğer iletken yüzeylerden yalıtılmasıyla kısa devre riski en aza indirilir. Bu özellikle hassas veya pahalı ekipmanların kullanıldığı ortamlarda önemlidir.

Korozyon Direnci: Yalıtımlı vinçler, aşındırıcı malzemelerin (örn. kimyasallar, tuzlu su) standart vinçlere zarar verebileceği ortamlarda kullanılabilir. Yalıtım, vincin bu tür çevresel faktörlerden korunmasını sağlayarak ömrünün uzatılmasına yardımcı olabilir.

Yüksek Gerilim ve Elektrolitik Ortamlar: Yüksek gerilim sistemlerinin veya elektrolitik süreçlerin dahil olduğu ortamlarda (örneğin alüminyum üretimi), yalıtımlı bir köprülü vinç, vincin yapısının izole edilmesine yardımcı olarak elektrik sistemlerine müdahaleyi önler ve süreç stabilitesini artırır.

Hassas Ekipmanların Korunması: Hassas elektrikli veya elektronik ekipmanlarla çalışan endüstriler, çalışma sırasında elektriksel parazit olmamasını sağlayan yalıtımdan yararlanır.





1. Elektrik Trafo Merkezleri: Yalıtım köprü vinçleri, elektrik trafo merkezlerinde transformatörler, devre kesiciler ve diğer yüksek voltaj bileşenleri gibi ekipmanların taşınması için kullanılır. Yalıtım, vincin canlı parçalara temas etmesi halinde elektriği iletmemesini sağlar.

2. Enerji Santralleri: Enerji santrallerinde, ağır elektrik bileşenlerini taşımak ve aynı zamanda yüksek gerilim sistemleri çevresinde çalışanların güvenliğini sağlamak için izolasyon köprülü vinçler kullanılır. Kısa devre veya elektrik çarpması riski yaratmadan çalışacak şekilde tasarlanmıştır.

3. Elektrikli Ekipman İmalatı: Elektrik endüstrisi için elektrikli ekipman veya parça üreten fabrikalar için bu vinçler, ağır ve hassas elektrikli cihazların taşınmasında vazgeçilmezdir. Yalıtım, üretim ve montaj sürecinde işçileri ve makineleri elektrik tehlikelerinden korur.

4. Elektrik Sistemlerinin Bakımı: Yalıtımlı köprülü vinçler, yüksek gerilim elektrik sistemlerinin bakımı sırasında, elektrik şebekeleri veya altyapı etrafındaki parçaları güvenli bir şekilde kaldırmak ve taşımak için kullanılır. Bu, çalışanların ulaşılması zor alanlara erişmesine olanak tanırken, vincin kendisinin de elektriksel bir risk oluşturmamasını sağlar.

5. Araştırma Laboratuvarları: Yüksek voltaj deneylerinin yapıldığı laboratuvarlarda veya test ortamlarında, yalıtımlı köprülü vinçler, ağır ekipmanların elektrik paraziti veya çarpma riski olmadan taşınmasına yardımcı olur.

6. Yeraltı veya Havai Enerji Hattı Kurulumları: Bu vinçler, canlı elektrik sistemlerinin yakınında çalışmanın güvenlik açısından ekstra bir yalıtım katmanı gerektirdiği durumlarda yer altı veya havai enerji hatlarının kurulumu ve bakımı için de kullanılabilir.





1. Tasarım ve Mühendislik

Gereksinim Analizi: İlk aşama, yük kapasitesi, açıklık, kaldırma yüksekliği ve çevre koşullarına ilişkin spesifikasyonlar dahil olmak üzere müşterinin ihtiyaçlarının anlaşılmasını içerir.

Tasarım Taslağı Hazırlama: Mühendisler CAD (Bilgisayar Destekli Tasarım) yazılımını kullanarak ayrıntılı tasarımlar hazırlarlar. Bu, vincin gerekli spesifikasyonları karşıladığından emin olmak için yapısal çizimleri, elektrik şemalarını ve ısı yalıtım tasarımlarını içerir.

Isı Yalıtımında Dikkat Edilmesi Gerekenler: Yalıtım, özellikle sıcaklık kontrolünün önemli olduğu ortamlarda ısı kaybını veya kazanımını önleyecek şekilde tasarlanmıştır. Bu, çalışma sıcaklığı aralığına bağlı olarak cam elyafı, mineral yünü veya poliüretan köpük gibi uygun malzemelerin seçilmesini içerebilir.

2. Malzeme Temini

Çelik ve Bileşenler: Vinç çerçevesi, köprü ve araba için yüksek kaliteli çelik sipariş edilir. Motor, dişliler, kablolar ve kontrol sistemleri gibi diğer parçalar tedarik edilir.

Yalıtım Malzemeleri: Seçilen ısı yalıtım malzemeleri de satın alınır. Bunlar genellikle belirli tasarıma uyacak şekilde özel olarak yapılır.

3. Çerçeve ve Yapısal İmalat

Kesim ve Şekillendirme: Çelik levha ve profiller tasarım özelliklerine göre kesilip şekillendirilir.

Kaynak ve Montaj: Çerçeve birbirine kaynaklanmıştır. Yapının kare olmasını ve gerekli yükleri kaldırabilmesini sağlamak için hassasiyet önemlidir.

4. Köprü Montajı

Ana Kiriş ve Uç Kamyonlar: Ana köprü kirişi, tekerlekleri ve motorları barındıran uç kamyonlara monte edilir ve kaynaklanır.

Yalıtım Montajı: Sıcaklık kontrolünü sağlamak için köprü yapısının alt veya yan duvarlarına ısı yalıtımı eklenir. Bu, sarılmış yalıtım veya yalıtımlı paneller şeklinde olabilir.

Hizalama Testi: Sorunsuz çalışmayı sağlamak için köprü ve arabanın hizalaması kontrol edilir.

5. Araba ve Kaldırma Sistemi Montajı

Vinç İmalatı: Motor, tambur, halat ve kancayı içeren kaldırma sistemi monte edilir. Vincin kaldırma kapasitesi, vincin gücü ve motor verimliliği doğrulanarak test edilir.

Araba Yapımı: Araba, köprü rayları boyunca hareket edecek şekilde monte edilir. Vincin hareketine güç sağlayan motorları ve tahrik sistemini içerir.

6. Elektrik ve Kontrol Sistemleri

Kablolama ve Elektrik Bileşenleri: Kontrol paneli, güvenlik özellikleri (limit anahtarları gibi) ve güç kaynağı sistemleri dahil olmak üzere elektrikli bileşenler kurulur. Vinç genellikle bir asılı kumanda veya kablosuz uzaktan kumandayla kontrol edilir.

Elektrikli Parçaların Yalıtımı: Özellikle sıcaklığa duyarlı ortamlarda kısa devreleri önlemek ve güvenli çalışmayı sağlamak için elektrikli bileşenler yalıtılmıştır.7. Son Montaj

Köprü, Araba ve Vinç Bağlantısı: Araba ve vinç köprü yapısına monte edilerek her şeyin doğru şekilde hizalanması sağlanır.

Son Yalıtım Kontrolleri: Isı yalıtımının güvenli bir şekilde tutturulduğu ve gerekli korumayı sağladığı kontrol edilir. Yalıtım aynı zamanda farklı çevre koşullarındaki etkinliğini doğrulamak için de test edilebilir.

8. Test Etme ve Devreye Alma

Yük Testi: Vinç, kaldırma kapasitesinin ve operasyonel verimliliğinin doğrulanması için yük testine tabi tutulur.

Hareket ve Kontrol Testi: Vincin hareketleri (kaldırma, indirme, ilerleme) aşırı ısınma veya izolasyon hatası olmadan düzgün çalışmasını sağlamak için test edilir.

Güvenlik ve Elektrik Testleri: Tüm güvenlik sistemleri (örneğin acil durdurma, aşırı yük koruması) ve elektrik sistemlerinin güvenlik standartlarına uygunluğu kontrol edilir.

Atölye görünümü:
