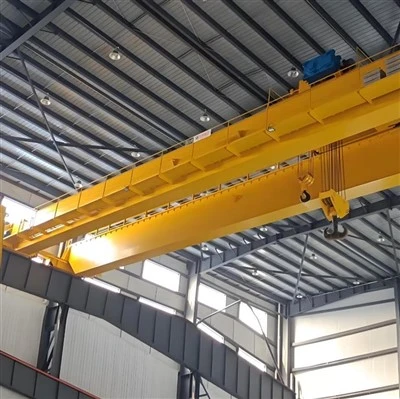

Avrupa 20 Ton Çift Kirişli Gezer Vinç

Avrupa 20 Tonluk Çift Kirişli Gezer Vinçin Temel Özellikleri

1. Sağlam Yapı

Ağır-işe uygun kaynaklı çelik kirişler(tipik olarakkutu-tipi tasarım) maksimum güç için.

Yüksek-kaliteli malzemeler(S355JR çelik) ısıya ve korozyona dayanıklıdır.

Modüler tasarımKolay özelleştirme için.

2. Yüksek Yük Kapasitesi ve Uzun Açıklık

Kapasite: 5 tona kadar600+ ton(çelik fabrikası uygulamaları için özelleştirilebilir).

Açıklık: Kadar40 metre(büyük atölyeler için genişletilebilir).

3. Gelişmiş Kaldırma Mekanizması

Düşük Boşluklu Vinç– Dikey alandan tasarruf sağlar.

Patlamaya- Dayanıklı Motorlar– Tehlikeli alanlar için (örn. fırınların yakını).

Değişken Frekanslı Sürücü (VFD)– Sorunsuz hızlanma/yavaşlama sağlar.

4. Hassas Kontrol ve Otomasyon

Radyo uzaktan kumandası(yüksek-ısı bölgelerinde güvenli çalışma).

PLC ve Akıllı Otomasyon– Endüstri 4.0 entegrasyonu için.

-Salınmayı Önleyici Teknoloji– Çelik bobinlerin ve potaların taşınması için kritiktir.

5. Güvenlik ve Uyumluluk

FEM 1.001 / DIN 15018Yapısal bütünlük standartları.

Aşırı yük koruması, acil durdurma ve limit anahtarları.

IP55 / IP65 korumasımotorlar ve elektrikli bileşenler için.

6. Çelik Endüstrisine Özel Ataşmanlar

C-kancalar– Çelik bobinlerin taşınması için.

Elektromıknatıslar– Levhalar ve hurdalar için.

Pota kancaları– Erimiş metalin taşınması için.



Geleneksel Vinçlere Göre Avantajları

Özellik	Avrupa Çift Kirişli Vinç	Standart Vinç
Tasarım Standartları	FEM, DIN, ISO sertifikalı	Genel endüstri standartları
Pürüzsüzlüğü Kaldırma	VFD-kontrollü, minimum sarsıntı	Temel motor kontrolü
Dayanıklılık	Yüksek-kaliteli çelik, ısıya-dirençli	Standart malzemeler
Güvenlik Özellikleri	Yedekli frenler, -sallanma önleyici	Temel güvenlik sistemleri
Özelleştirme	Modüler tasarım, esnek seçenekler	Sınırlı değişiklikler



Çekirdek Bileşenler: Rulman, Şanzıman, Motor, Pompa

Menşe Yeri: Henan, Çin

Garanti: 1 Yıl

Ağırlık (KG):2000 kg

Video giden-inceleme:Sağlandı

Makine Test Raporu:Sağlandı

Tasarım:Çift kiriş

Etkinlik:yüksek verimlilik

Çalışma hızı: Yüksek hızlı çalışma

Kararlılık:-Salınım önleme işlevi

Renk: İsteğe bağlı

Güç Kaynağı: 110V/220V/230V/380V/440V, özelleştirilmiş

Açıklık:7.5-31.5m

Avrupa 20 Tonluk Çift Kirişli Gezer Vinç, aşağıdakiler için tasarlanmıştır:Hassasiyet, dayanıklılık ve güvenliközellikle zorlu çelik fabrikası ortamlarında. Aşağıda bunların ayrıntılı bir dökümü bulunmaktadır.anahtar bileşenler:



1. Köprü Yapısı

Ana Kirişler (Çift Kiriş)

Kutu-tipi kaynaklı çelik kirişler(S355JR veya benzeri yüksek-mukavemetli çelik).

FEM/DIN{0}}uyumlu tasarımOptimum yük dağılımı için.

Modüler yapıKolay montaj ve bakım için.

Uç Arabaları (Son Kamyonlar)

Ağır hizmet-iş tekerleri(dövme çelik, çoğunluklaçift-flanş tasarımı).

Tamponlar ve tamponlar(şok emilimi).

Tahrik üniteleri(VFD kontrollü AC/DC motorlar).



2. Kaldırma Mekanizması

Elektrikli Halatlı Vinç

Düşük boşluk payı tasarımı(dikey yerden tasarruf sağlar).

Çift{0}hızlı kaldırma(hassas yükler için hassas kontrol).

Patlamaya- dayanıklı seçenek(tehlikeli bölgeler için).

Araba Montajı

Motorlu seyahat sistemi(kiriş boyunca yumuşak hareket).

Sallanma önleyici teknoloji-(kararlı çelik bobin/pota kullanımı için).

3. Pist Sistemi

Pist Kirişleri

Çelik I-kirişler veya kutu kirişler(kolonları desteklemek için cıvatalı veya kaynaklı).

Ayarlanabilir tesviye pedlerihassas hizalama için.

Vinç Rayları

Avrupa standardı raylar (A45, A55, A65, A100, A120).

QU80/QU100/QU120 raylarıağır-iş uygulamaları için.



4. Tahrik ve Hareket Sistemi

Seyahat Motorları

VFD kontrollü AC motorlar(düzgün hızlanma/yavaşlama).

Fren motorları(-güvenli frenleme başarısız oldu).

Şanzımanlar

Helisel veya konik dişli redüktörler(yüksek verimlilik, düşük gürültü).

Tekerlekler ve Rulmanlar

Dövme çelik jantlar(dayanıklılık için-ısıl işleme tabi tutulmuştur).

Konik makaralı rulmanlar(uzun servis ömrü).

5. Elektrik ve Kontrol Sistemi

Güç Kaynağı

Festoon sistemi(güç ve sinyal iletimi için).

Kablo makaraları(uzun-seyahat uygulamaları için).

Kontrol Paneli

PLC-tabanlı kontrol(otomasyon için).

Aşırı yük sınırlayıcı ve acil durdurma.

Operatör Arayüzü

Sarkıt kontrolü(Zorlu ortamlar için IP65 dereceli).

Radyo uzaktan kumandası(tehlikeli bölgelerde güvenli çalışma).

6. Güvenlik ve Koruma Sistemleri

Aşırı yük koruması(vincin kapasitesinin üzerinde çalışmasını engeller).

Limit anahtarları(Aşırı-seyahati önler).

Çarpışma önleme sistemi-(aynı pistte birden fazla vinç için).

Acil durdurma butonları(birden fazla erişim noktasında).

Isıya ve kıvılcıma{0}dayanıklı kaplamalar(dökümhane uygulamaları için).

7. Çelik Endüstrisi için Özel Ataşmanlar

C-kancalar(çelik bobinler için).

Elektromıknatıslar(levhalar ve hurdalar için).

Pota kancaları(erimiş metalin taşınması için).

Kovaları tut(yığın malzemeler için).

Eskiz

Ana teknik





Üstün Yapısal Bütünlük

Fabrikasyonyüksek-kaliteli S355JR çeliğiFEM/DIN-uyumlu kutu kiriş tasarımıyla

%20-30 daha güçlüOptimize edilmiş ağırlık dağılımına sahip geleneksel tasarımlardan

Hassas İşleme Yetenekleri

Çift-hızlı kaldırma(1:10 oranı) çelik ruloların/potaların hassas konumlandırılması için

Sallanma önleyici sistemler-yük salınımını azaltın<1° during high-speed transfers

Gelişmiş Güvenlik Sistemleri

Üçlü fren sistemi: servis freni + acil durum freni + mekanik yedekleme

IP65 dereceli bileşenlerDökümhane koşullarına dayanabilir (toz, ısı, nem)

Akıllı Otomasyon Özellikleri

Endüstri 4.0'a hazırPLC kontrolü ve IoT bağlantısı ile

Otomatik konumlandırmaTekrarlanan işlemler için (±5mm doğruluk)

Enerji Verimliliği

Rejeneratif VFD'lerfrenleme enerjisinin %25'ine kadar geri kazanımı

LED aydınlatma sistemleriGüç tüketimini %40 azaltın



Kritik Çelik Fabrikası Uygulamaları

Başvuru	Özel Özellikler	Tipik Kapasite
Pota Taşıma	Patlamaya- dayanıklı vinç, çift-kanca güvenlik sistemi	80-500 ton
Bobin Transferi	Ç-kanca adaptörleri,-dönmeyi önleme sistemi	10-50 ton
Döşeme Sahası Operasyonları	Ağır-iş arabası (FEM 3m sınıfı)	100-600 ton
Hurda İşleme	Elektromanyetik/hidrolik kavrama seçenekleri	5-30 ton
Haddehane Hizmeti	Isıya-dayanıklı kaplamalar (150 dereceye kadar)	20-200 ton



Bir üretim prosedürüAvrupa 20 Ton Çift Kirişli Gezer Vinçtasarımdan son teste kadar birçok önemli aşamayı içerir. Aşağıda-adım adım-ayrıntılı bir genel bakış yer almaktadır:

---

1. Tasarım ve Mühendislik

Yük ve Açıklık Hesaplaması: Vinç kapasitesini (45 ton), açıklığı (raylar arasındaki mesafe), kaldırma yüksekliğini ve görev döngüsünü (FEM/ISO sınıflandırması) belirleyin.

Yapısal Tasarım:

Ana kirişler (kutu-tipi veya kafes kiriş tasarımı)

Uç taşıyıcılar (raylar boyunca hareket için)

Vinç ve araba mekanizması

Elektrik ve Mekanik Tasarım:

Motor gücü, şanzıman, frenler ve kontrol sistemi

Kablolama, askılı/radyo uzaktan kumanda veya kabinden çalıştırma

Yazılım ve Simülasyon: Stres testi için Sonlu Eleman Analizi (FEA).

---

2. Malzeme Temini

Çelik Levhalar ve Profiller: Kirişler için yüksek-kaliteli Q235B/Q345B çeliği.

Elektrik Bileşenleri: Motorlar (vinç/hareket), frenler, limit anahtarları ve kontrol panelleri.

Mekanik Parçalar: Tekerlekler, dişliler, tel halatlar, kancalar ve rulmanlar.

---

3. Ana Bileşenlerin İmalatı

A. Çift Kirişli İmalat

Kesme ve Kaynak: Hassasiyet için CNC plazma kesimi; kirişler için otomatik tozaltı kaynağı (SAW).

Toplantı: Kirişleri uç taşıyıcılarla hizalayın ve kaynaklayın.

Kumlama ve Boyama: Pas önleyici-işlem (astar + son kat).

B. Vinç ve Araba Düzeneği

Kaldırma Mekanizması:

45 tonluk elektrikli halatlı vinç (veya zincirli vinç).

Tambur, motor, dişli kutusu ve fren tertibatı.

Araba Çerçevesi: Tekerlek, motor ve rayların imalatı ve montajı.

C. Son Taşıyıcılar

Çerçeve İnşaatı: Tekerlek aksamlı kaynaklı çelik.

Tamponlar ve Tamponlar: Çarpışma koruması için kurulum.

---

4. Elektrik Sistemi Kurulumu

Kablolama ve Kontroller:

Güç kaynağı (3 fazlı AC)

Sorunsuz çalışma için Değişken Frekanslı Sürücüler (VFD'ler)

Asılı/uzaktan kumanda sistemi

Güvenlik Cihazları:

Aşırı yük sınırlayıcı

Limit anahtarları (üst/alt hareket)

Acil durdurma

---

5. Montaj ve Entegrasyon

Kirişlerin Montajı: Çift kirişleri uç taşıyıcılara monte edin.

Araba ve Vinç Kurulumu: Arabayı kirişler arasına yerleştirin; güvenli vinç.

Ray Hizalaması: Pist raylarının düz ve paralel olduğundan emin olun.

---

6. Test ve Kalite Kontrol

A. Fabrika Testleri (Sevkiyat Öncesi)

-Yük Testi Yok: Hareketi, frenleri ve kontrolleri kontrol etmek için vinci yüksüz olarak çalıştırın.

Yük Testi:

Statik Test: 10 dakika boyunca 1,25 × nominal yük (56,25 ton).

Dinamik Test: Hareketli 1,1 × nominal yük (49,5 ton).

Güvenlik Kontrolleri: Limit anahtarlarını, acil durdurmayı ve aşırı yük korumasını doğrulayın.

B.-Sitede Test (Kurulumdan Sonra)

Yük testlerini-müşteri gözetiminde yeniden çalıştırın.

---

7. Boyama ve Korozyona Karşı Koruma

Son Kaplama: Hava koşullarına-dayanıklı boya (örneğin, epoksi çinko-zengin astar).

İşaretler: Yük kapasitesi, uyarılar ve üretici bilgilerine ilişkin etiketler.

---

8. Paketleme ve Teslimat

Sökme (gerekirse): Kolay taşıma için.

Ambalajlama: Deniz/kara nakliyesi için su geçirmez ambalaj.

---

9. Kurulum ve Devreye Alma (-Yerinde)

Pist Kiriş Denetimi: Uygun hizalama ve dayanıklılıktan emin olun.

Vinç Montajı: Kirişleri, vinçleri ve elektrik sistemlerini yeniden monte edin.

Son Test: Yük testleri ve operatör eğitimi gerçekleştirin.

Atölye görünümü:

Şirket, akıllı bir ekipman yönetimi platformu kurdu ve 310 set (set) taşıma ve kaynak robotu kurdu. Planın tamamlanmasının ardından 500'den fazla set (set) olacak ve ekipman ağ oluşturma oranı %95'e ulaşacak. 32 kaynak hattı devreye alındı, 50 adet kurulması planlanıyor ve tüm ürün hattının otomasyon oranı %85'e ulaştı.
