Süspansiyon tek kiriş tepesi vinç

Süspansiyon tek kiriş tepesi vincinin temel özellikleri

✔ Underhung Tasarım- Vinç, kendileri tavandan asılı olan pist kirişlerinin alt flanşında çalışır.
✔ Uzay tasarrufu sağlayan- Ek destek sütunlarına gerek yok, zemin alanını en üst düzeye çıkarıyor.
✔ Işık ve orta görev- Genellikle yükler için kullanılır10-15 ton(yapıya göre değişir).
✔ Modüler ve ayarlanabilir- Düzen değişirse yeniden yapılandırılabilir.



Sınırlamalar ve Hususlar

⚠ Daha düşük kapasite- Çok ağır yükler için uygun değildir (genellikle maks.10-15 ton).
⚠ Çatı gücüne bağımlı- Güçlü bir havai yapı gerektirir.
⚠ Sınırlı aralık- Kısa açıklıklar için en iyisi (tipik olarak30 ft'ye kadartakviye olmadan).



Ne zaman bir süspansiyon tek kiriş vinci seçilir?

✅ Düşük tavan boşluğutesisler.
✅ Mevcut çatı yapısıyükü destekleyebilir.
✅ Bütçe kısıtlamaları(en üst düzey vinçlerden daha düşük maliyet).
✅ Açık ila orta hizmetKaldırma ihtiyaçları (örneğin, makine mağazaları, depolar).



Diğer vinç türleriyle karşılaştırma

Özellik	Süspansiyon tek kiriş	En çok çalışan tek kiriş	Portal vinç
Destek yapısı	Tavanla monte edilmiş	Bağımsız pist kirişleri	Kat destekli
Maksimum kapasite	1-15 ton	1-20 ton	1 - 50+ ton
Headroom Gereksinimi	Düşük	Orta ila yüksek	Yüksek
Kurulum maliyeti	Daha düşük	Daha yüksek	En yüksek
Hareketlilik	Düzeltildi (ancak yeniden konumlandırılabilir)	Sabit	Taşınabilir
En iyisi	Düşük temizlik, ışık yükleri	Orta hizmet, daha uzun açıklıklar	Açık\/ağır hizmet







A süspansiyon tek kiriş tepesi vinç((Underhung vinç) güvenli ve verimli malzeme kullanımını sağlamak için birlikte çalışan birkaç temel bileşenden oluşur. Aşağıda ana parçalarının ayrıntılı bir dökümü bulunmaktadır:



1. Pist Kirişleri (Asma Pist)

İşlev: Vinç köprüsünün seyahat etmesini sağlar.

Türler:

Standart I-kirişler (örn., S-kirişleri veya W-kirişleri)

Kapalı parça (daha yumuşak bir çalışma için kutu tarzı pist)

Montaj: Tavan\/çatı yapısından askıya alındıAskı çubukları, parantez veya kelepçeler.

Anahtar Özellikler:

Olmalıdırseviye ve paralelPürüzsüz hareket için.

Tipik olarak kapsar30 ft'ye kadarek destek olmadan.







2. Köprü Kirder (tek kiriş)

İşlev: Kaldırma ve arabayı taşıyan ana yatay ışın.

Yapı:

Yuvarlanmış çelik I-kiriş

Fabrikasyon kutu kiriş (daha ağır yükler için)

Montaj: Bağlıson kamyonlarBu yolculuk pist kirişleri boyunca.



3. Son Kamyonlar (Köprü uçlu arabalar)

İşlev: Köprünün pist kirişleri boyunca hareket etmesine izin verin.

Bileşenler:

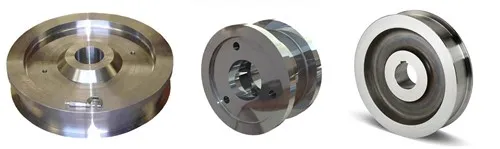

Tekerlekler(flanşlı veya düz, parça türüne bağlı olarak)

Sürücü mekanizması(motorlu vinçler için)

Tamponlar(aşırı seyahati önlemek için son durur)



4. Kaldırma ve Arabalık

İşlev: Kiriş boyunca yatay olarak yükler, alçaltır ve hareket eder.

Türler:

Elektrik zinciri(ışık\/orta görev için yaygın)

Tel ip(daha ağır yükler için)

Manuel(düşük frekanslı kullanım için elle çalıştırılır)

Tramvay:

Motorlu veya itme tipi

Kirişin alt flanşında koşar



5. Süspansiyon sistemi

İşlev: Pist kirişlerini havai yapıya sabitler.

Bileşenler:

Askı çubukları(dişli çelik çubuklar)

Ayarlanabilir parantez\/kelepçeler(Hizalama için)

Tavan montajı(Çatı desteklerine kaynaklı veya cıvatalı)

6. Elektrik Sistemi

Bileşenler:

Güç kaynağı: Festoon sistemi, kablo makaraları veya iletken çubukları.

Kontroller: Kolye istasyonu (kablolu) veya kablosuz uzaktan kumanda.

Güvenlik cihazları: Sınır anahtarları, aşırı yük koruması, acil durdurma.



7. Tamponlar ve Son Duruşlar

İşlev: Köprünün veya vinçin aşırı seyahat etmesini önleyin.

Türler:

Kauçuk veya poliüretan tamponlar

Çelik uç durur

8. İsteğe bağlı aksesuarlar

Hook'un altındaki cihazlar(Örneğin, mıknatıslar, kapma, serpme çubukları)

Sarkan önleyici sistemler(hassas yük konumlandırması için)

Vinç ölçekleri(Tartım yükleri için)



Eskiz









Süspansiyonun avantajları tek kiriş tepesi vinçleri

Süspansiyon tek kiriş tepesi vinçleri (Underhung vinçleri) çeşitli avantajlar sunarak onları belirli endüstriyel uygulamalar için ideal hale getirir. İşte temel avantajlar:

1. Alan tasarrufu sağlayan tasarım

Zemin engelleri yok- Vinç tavandan asılı olduğundan, zemin alanını en üst düzeye çıkaran destek sütunları gerektirmez.

Düşük tavan boşluğu gereksinimi- Yükseklik kısıtlamaları olan tesisler için idealdir.

2. Maliyet-etkin çözüm

Daha düşük kurulum maliyeti- Bağımsız pist destek yapılarına gerek yok.

Azaltılmış temel çalışması- Mevcut çatı\/tavan desteğini kullanır ve inşaat mühendisliği maliyetlerinden tasarruf sağlar.

3. Kolay kurulum ve yer değiştirme

Modüler tasarım- Gerekirse yeni bir yerde sökülebilir ve yeniden yüklenebilir.

Daha hızlı kurulum-Pist sütunları gerektirmediğinden en iyi koşucu vinçlerden daha basit.

4. Hafif ama verimli

Işık ve orta yükler için uygun(tipik olarak1-15 ton).

Düzgün çalışma- Kapalı pist pistleri titreşimi azaltır ve hassas hareket sağlayın.

5. Çok yönlü uygulamalar

İçinde kullanılabilirDüşük temiz binalaren üst düzey vinçlerin pratik olmadığı yerlerde.

Uyumlumanuel veya elektrikli vinçler, operasyonda esneklik sunar.

6. Geliştirilmiş Güvenlik ve Ergonomi

Azaltılmış zemin çarpışmaları(Sütun veya zemine monte edilmiş destek yok).

Ergonomik kullanım- Forkliftlere veya manuel kaldırmaya kıyasla işçi suşunu azaltır.

Süspansiyon tek kiriş tepesi vinçlerinin uygulamaları

Bu vinçler, uzay optimizasyonu ve ışık-orta kaldırma öncelikleri olduğu endüstrilerde yaygın olarak kullanılmaktadır. Ortak uygulamalar şunları içerir:

1. Üretim ve montaj hatları

Otomotiv bitkileri- Parçaları montaj hatları boyunca hareket ettirmek için.

İşleme atölyeleri- Taşıma araçları, kalıplar ve bileşenler.

2. Depolama ve lojistik

Yükleme\/boşaltma- Paketlenmiş malların dağıtım merkezlerinde taşınması.

Depolama tesisleri- Paletleri veya kapları sıkı boşluklarda hareket ettirir.

3. Bakım ve Onarım Vekileşmeleri

Ekipman servisi- Kaldırma motorları, jeneratörler veya makine parçaları.

Uçak\/Araç Bakımı- Sınırlı tavan boşluğuna sahip hangarlarda kullanılır.

4 Kağıt ve Baskı Endüstrisi

Kağıt ruloları, baskı tabaklarını ve ağır makine parçalarını kullanma.

5. Yiyecek ve içecek işleme

Hijyenik ortamlar- Temiz odalar için mevcut paslanmaz çelik seçenekler.

Şişeleme\/ambalaj hatları- Hareketli hammaddeler ve bitmiş ürünler.

6. Küçük Çalıştaylar ve İmalat Birimleri

Metal işleme dükkanları- Çelik levhalar, kirişler ve kaynak fikstürlerini kaldırma.

Ağaç işleme tesisleri- Ağır kereste veya mobilya parçalarının taşınması.







1. Tasarım ve Mühendislik
Üretim Öncesi Tasarım:

Mühendisler müşteri gereksinimlerini (yük kapasitesi, boyutlar, çevre) değerlendirir.

Tasarım, ayrıntılı çizimler, yapısal hesaplamalar, malzeme özellikleri ve güvenlik özelliklerini içerir.

Bilgisayar destekli tasarım (CAD) yazılımı ve simülasyon araçları vinç tasarımını sonuçlandırmak için kullanılır.

Onay Süreci:

Tasarımlar hem mühendislik ekibi hem de müşteri tarafından gözden geçirilir ve onaylanır (gerekirse).

İlgili standartlara (ISO, FEM, CE vb.) Uyum sağlanır.

2. Maddi tedarik
Hammadde seçimi:

Yüksek mukavemetli çelik plakalar (ana kiriş ve yapısal bileşenler için).

Kancalar, tekerlekler ve akslar gibi anahtar bileşenler için dövme çelik veya alaşım çelik.

Motorlar, anahtarlar, kontrol panelleri ve kablolama gibi elektrik bileşenleri tedarik edilir.

İsteğe bağlı aksesuarlar (örneğin, VFD'ler, uzaktan kumanda sistemleri) spesifikasyonlara göre sipariş edilir.

Malzeme Testi:

Tüm malzemeler, gerilme testleri, sertlik kontrolleri ve kaynak denetimleri dahil olmak üzere kalite denetime tabi tutulur.

Sertifikalar ve malzeme izlenebilirliği korunur.

3. Ana bileşenlerin üretimi
Ana kiriş:

Tek kiriş kaynaklı çelik plakalardan üretilir.

Kiriş kesin özellikleri karşılamak için kesilir, kaynaklanır ve işlenir.

Işın, ultrasonik veya X-ışını testi gibi tahribatsız test (NDT) kullanılarak yapısal bütünlük açısından test edilir.

Son Arabalar:

Uç arabalar kaynaklanmış ve monte edilir. Bunlar, vinçin pist rayları boyunca seyahat etmesine izin veren yapılardır.

Motor montajları, tekerlekler ve şanzıman montaj noktalarını içerir.

Kaldırma ve Tramvay:

Kaldırma ünitesi (kaldırma mekanizması) motoru, fren sistemi ve kancası ile monte edilir.

Giriş sistemi, kiriş ışını boyunca taşıyan tramvay sistemi imal edilmiştir.

4. Mekanik montaj
Ana kiriş ve uç arabalar:

Ana kiriş yerine kaldırılır ve vinçin temel yapısını oluşturmak için uçlu arabalara bağlanır.

Pist boyunca harekete izin vermek için uçlu arabalara tekerlekler ve akslar monte edilir.

Seyahat Mekanizması:

Vinç, vinçleri raylar boyunca yönlendiren motor, şanzıman ve kontrol sistemlerini içeren vinç seyahat sistemi kurulur.

Tramvay ve Yardımcı kurulum:

Tramvay sistemi kiriş üzerine monte edilir ve kaldırma mekanizmasına bağlanır.

Kancalar, tel halatlar ve vinç davulları takılır.

5. Elektrik ve kontrol sistemleri
Kablolama ve Bağlantı:

Motor, kontrol paneli, sınır anahtarları, güvenlik alarmları ve ışıklar dahil olmak üzere tüm elektrik bileşenleri kablolu ve sisteme bağlanır.

Kontrol Sistemi Kurulumu:

Kontrol sistemi, bir kolye kontrolü veya radyo uzaktan kumandası olarak (belirtilirse) kurulur.

Pürüzsüz, kontrollü hareket (isteğe bağlı) için değişken frekans sürücüleri (VFD'ler) kurulur.

Test:

Elektrik sistemleri, uygun işlevi, güvenliği sağlamak ve standartlara uymak için kapsamlı testlere uğrar.

Elektrik yalıtım testleri ve kontrol sinyali kontrolleri yapılır.

6. Test ve kalite kontrolü
İlk Test:

Vinç güçlendirilir ve temel işlevselliği kontrol etmek için tüm bileşenler üzerinde statik testler yapılır.

Yük testi, vinçin stres altındaki performansını kontrol etmek için yavaş yavaş bir test ağırlığı (tipik olarak nominal yük kapasitesinin% 125'i) kaldırarak yapılır.

Dinamik Test:

Vinç tüm hareketlerden geçer: kaldırma, pist boyunca seyahat etme ve tramvay hareketi.

Aşırı yük koruması, sınır anahtarları ve fren sistemleri gibi güvenlik sistemleri iyice test edilir.

Kalite Güvencesi:

İlk testlerden sonra, tüm bileşenlerin spesifikasyonları karşılamasını sağlamak için son bir inceleme yapılır.

Vinç kaynak, boyama, montaj ve hizalamadaki kusurlar için denetlenir.

Dokümantasyon ve Sertifikasyon:

Bir performans raporu ve uyum sertifikası oluşturulur.

Vinç seri numarası gelecekteki bakım takibi için kaydedilir.

7. Boyama ve yüzey tedavisi
Yüzey Hazırlama:

Tüm metal yüzeyler, pas ve kirleticileri gidermek için temizlenir ve işlenir.

Uzun ömürlülüğü sağlamak için korozyon önleyici kaplamalar uygulanır.

Tablo:

Vinç, tipik olarak güvenlik için yüksek görünürlüklü renklerle (örn. Sarı veya turuncu) endüstriyel sınıf boyalarla boyanır.

Dış mekan vinçleri için hava koşullarına dayanıklı boya kullanılır.

8. Son montaj ve test
Toplantı:

Tüm bileşenler (motorlar, kontroller, tekerlekler, kancalar) monte edilir ve güvenli bir şekilde sabitlenir.

Vinç son yapılandırmasında monte edilir.

Son Yük Testi:

Vinç, düzgün çalışma ve uygun yükleme işlemini sağlamak için tam yük kapasitesi (7 ton) altında test edilir.

Bu aşamada ihtiyaç duyulan ayarlamalar yapılır.

9. Ambalaj ve Teslimat
Nakliye Hazırlığı:

Vinç, taşınabilir bileşenlere (gerekirse) sökülür ve nakliye için güvenli bir şekilde paketlenir.

Montaj talimatları, kılavuzlar ve diğer gerekli belgeler verilmiştir.

Teslimat:

Vinç, siparişe bağlı olarak müşterinin yerine tamamen monte edilmiş veya nihai tesis içi montaj için teslim edilir.

10. Yerinde kurulum ve devreye alma
Kurulum:

Vinç, pist raylarını, vinçleri ve kontrol sistemlerini bağlamak da dahil olmak üzere müşterinin sitesinde kurulur.

Son test ve eğitim:

Her şeyin beklendiği gibi çalışmasını sağlamak için yerinde devreye alma işlemi yapılır.

Operatörler güvenli kullanım, temel sorun giderme ve bakım konusunda eğitilir.





Şirket akıllı bir ekipman yönetim platformu kurdu ve 310 set (set) kullanma ve kaynak robotları kurdu. Planın tamamlanmasından sonra 500'den fazla set (set) olacak ve ekipman ağ oranı%95'e ulaşacak. 32 kaynak hattı kullanıldı, 50'si kurulması planlandı ve tüm ürün hattının otomasyon oranına ulaşıldı.
