Mermer pınır vinç



Marble Gantry Crane'a Giriş

A mermer pınır vinçkullanım ve taşıma için tasarlanmış özel bir kaldırma sistemidirMermer, granit ve diğer taş levhalartaş ocaklarında, fabrikalarda ve depolarda. Bu vinçler sunuyorYüksek istikrar, hassasiyet ve verimlilik, onları taş işleme endüstrileri için gerekli kılmak.

---

Temel Özellikler:

✔ Ağır hizmet tipi tasarım:Mermer levhaların ağırlığını güvenli bir şekilde idare etmek için yapılmıştır.
✔ Yüksek kaldırma kapasitesi:Aralık5t ila 100t, gereksinimlere bağlı olarak.
✔ Özelleştirilebilir açıklık ve yükseklik:Çeşitli taş işleme tesislerine uyacak şekilde tasarlanmıştır.
✔ Pürüzsüz ve hassas kullanım:Döşemelerin hasar görmeden hareket ettirilmesini sağlar.
✔ Dayanıklı Malzemeler:Uzun süreli çalışma için korozyona dayanıklı çelik yapı.
✔ Gelişmiş Güvenlik Özellikleri:Sınır anahtarları, aşırı yük koruması ve engelleme önleyici sistemler içerir.

---

Mermer portal türleri:

Tek kiriş pinder vinç-Daha hafif yükler ve küçük ölçekli işlemler için uygundur.

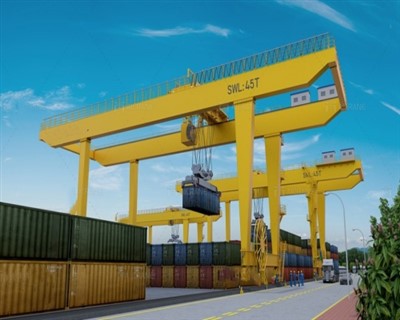

Çift kiriş pinder vinç-Ağır hizmet tipi taş kaldırma için daha sağlam ve ideal.

Yarı Düzenli Vinç- Bir tarafı bacaklarla desteklendi, diğeri boşluk verimliliği için bir duvara sabitlendi.

Kauçuk TABRİK KAPALI (RTG) Vinç- Mobil ve esnek, dış mekan bahçeleri için uygun.

Ray Monte Portal (RMG) Vinç- Hassasiyet ve stabilite için sabit pistlerde hareket eder.

---

Uygulamalar:

✅ Mermer ve Granit Taşları- Taş blokların çıkarılması ve taşınması.
✅ Taş işleme fabrikaları- Kesme ve parlatma için hareketli levhalar.
✅ Depolar ve depolama bahçeleri- Bitmiş taş ürünlerin düzenlenmesi ve istiflenmesi.
✅ Şantiyeler- Mimari projeler için ağır taş bileşenlerin kaldırılması.

---

Mermer bir portal vinçinin avantajları:

🔹 Güvenli kullanım- Döşeme kırılmasını ve işçi yaralanmasını önler.
🔹 Artan verimlilik- Manuel emeği azaltır ve operasyonları hızlandırır.
🔹 Uygun maliyetli- Malzeme atıklarını en aza indirir ve verimliliği artırır.
🔹 Özelleştirilebilir seçenekler- Belirli kaldırma ve alan gereksinimlerine uyacak şekilde tasarlanmıştır.

Projeniz için teknik özellikler veya öneriler ister misiniz?



Çekirdek Bileşenler Plc, Motor, Rulman, Şanzıman, Motor, Basınçlı Kap, Dişli, Pompa

Menşe Yeri Henan, Çin

Garanti 1 Yıl

Ağırlık (kg) 30000 kg

Uygulama prekast bahçesi, şantiye, depo, vb.

Ürün Adı 40 Ton Straddle Taşıyıcı Kauçuk Yorgun Tek Kiriş Gantrisi Vinçleri

Vinç Tip A Tip, Tek Kirder, Çift Kıçlı Straddle Taşıyıcı

Kaldırma mekanizması müşteri gereksinimleri

Kontrol Yöntemi Kabin Kontrolü+Uzaktan Kumanda

Kaldırma kapasitesi 5 ~ 1200 ton

Birden fazla direksiyon modu düz, enine seyahat, atlıkarınca direksiyon, vb.

Yerinde ve çevrimiçi yükleyin

Motorlu ünlü marka

İş Görev A3 ~ A5





Ana yapı

Köprü\/kiriş:Kaldırma ve arabayı destekleyen yatay ışın. Olabilirtek kirişveyaçift ​​kiriş, yük kapasitesine bağlı olarak.

Bacaklar (Destekler):Stabilite sağlayan ve zemine veya tekerleklere bağlanan dikey çelik yapılar.

Son Arabalar:Bacakları köprüye bağlar ve vinç hareketi için tahrik sistemini barındırır.

Kaldırma mekanizması

Elektrikli vinç veya vinç:Mermer levhaların güvenli bir şekilde kaldırılmasından ve indirilmesinden sorumlu cihaz.

Tramvay Sistemi:Hassas yük konumlandırması için vinçini kiriş boyunca yatay olarak hareket ettirir.

Tel Halat\/Zincir:Ağır hizmet işlemleri için tasarlanmış yükleri kaldırmak için kullanılır.

Kanca ve Serpme Işın:.çengelgenel yükleri kaldırırkenEmme bardağı veya kelepçeli yayıcı ışınıgenellikle güvenli mermer levha kullanımı için kullanılır.



3. olmaktaşıma

Bir uç taşıyıcı, Gantry Crane'in kirişlerinin uçlarında bulunan yapısal ve mekanik bir düzendir. Tekerlekler, tahrik mekanizmaları ve stabilite ve bazı durumlarda bir yol boyunca hareket için gerekli olan diğer bileşenleri barındırır.

Uç Taşıyıcının Bileşenleri: Tekerlek Montajları: Sabit Tekerlekler: Yapının ağırlığını destekleyin ve stabiliteyi koruyun. Tekerlekler: Raylar boyunca hareket için elektrikli tekerlekler (varsa). Malzemeler: Ağır hizmet uygulamaları için dövme çelik gibi dayanıklı malzemelerden yapılmış.

2. Sürücü mekanizması (Sabit Kurulumlar için İsteğe Bağlı): Motorlar, şanzımanlar ve bağlantı sistemleri içerir. Raylar boyunca sınırlı veya kontrollü yatay hareketi olan vinçler için kullanılır.

3. Rulmanlar: Pürüzsüz ve sürtünmesiz tekerlek dönüşüne izin verin. Yüksek yükler ve uzun servis ömrü için tasarlanmış, çerçeve: Tekerlekleri bağlayan ve kirayı destekleyen sağlam, sert bir yapı.

4. Rail Kelepçeleri (İsteğe bağlı): Vinçleri yerine sabitlemek için kelepçeler veya kilitleme mekanizmaları. Açık hava tesislerinde veya rüzgarlı durumlarda güvenlik için gereklidir.



4. Crane Seyahat Mekanizması

Seyahat mekanizması tahrik sisteminin temel bileşenleri: Elektrikli motorlar: hareket için gücü sağlayın. Tipik olarak ağır yükleri işlemek için yüksek mukavemetli çelikten yapılmıştır. Rails yere veya bir ışın üzerinde sabitlenir, tekerlekleri pürüzsüz seyahat için yönlendirir.

Fren sistemi: Elektromanyetik veya mekanik frenler, sabit olduğunda istenmeyen hareketi önleyerek stabiliteyi sağlar. Kontroller: Manuel (bir kontrol paneli veya kolye aracılığıyla) veya kablosuz uzaktan kumanda sistemleri aracılığıyla çalıştırılır.

Seyahat mekanizması türleri, portal hareketi: Tüm portal vinç yapısı sabit bir ray sistemi boyunca hareket eder. Tutkol hareketi: Bir vinçle donatılmış bir tramvay, bir ışın (çapraz seyahat) boyunca yatay olarak seyahat eder.

Güvenlik Mekanizmaları: Çarpışma Karşıtı Cihazlar: Vinçler veya yapılar arasındaki kazara etkileri önleyin. Limit Anahtarlar: Uç noktalarında güvenli durma sağlayın.

Bakım ipuçları, tekerlekleri ve rayları aşınma ve hizalama için düzenli olarak inceleyin. Düzgün çalışmayı sağlamak için hareketli parçaları kapatın. Elektrik sistemini arızalar veya hasar için kontrol edin.



5. Giriş Seyahat Mekanizması

1. Tramvay Çerçevesi: Kaldırma ve ağır yükleri ele almak için tasarlanmış sağlam bir çelik yapı. Tramvay mekanizmasının tüm bileşenlerini birleştirir. Tekerlekler: Tramvay, portal ışının flanşı veya özel bir yol boyunca çalışan tekerlekler (genellikle dört veya daha fazla) ile donatılmıştır.

2. Elektrik motoru: Arabanın hareketine güç verir. Motorlar genellikle pürüzsüz hızlanma ve yavaşlama için değişken frekans sürücüleri (VFD) ile donatılmıştır.

3. Çevirilen: Kolye Kontrolü: Vinçten askıya alınan kablolu bir kontrolör.

Kabin Kontrolü: Daha büyük vinçler için bir operatör kabini sağlanabilir.

4. Derleme Sistemi: Tramvayı durdurmak ve tutmak için mekanik veya elektromanyetik frenler içerir. Brenler, güç kesildiğinde veya arabanın sabit olduğunda otomatik olarak etkileşime girer.



Vinç çarkı

Vinç tekerleklerinin temel özellikleri; malzeme: tipik olarak ağır yüklere dayanmak ve aşınmaya dayanmak için yüksek mukavemetli çelik veya alaşımlı malzemelerden yapılmıştır.

Tasarım: Düz Tekerlekler: Düz tepeli raylar için kullanılır, yanal hareket esnekliğine izin verir. Yatık tekerlekler: raydan oluşan bir flanşı önlemek ve ray ile hizalamayı korumak için ek güvenlik sağlayın.

Yok Profili: Yükü eşit olarak dağıtmak ve aşınmayı azaltmak için tasarlanmıştır. İşlemler: Vinçin boyutuna ve kapasitesine bağlı olarak değişir.Key parametreleri, tekerlek çapı, sırt genişliği ve flanş kalınlığı içerir.

Vinç kancası

Vinç Kancaları Malzemenin Temel Özellikleri: Tipik olarak dövme çelik veya alaşım çelik gibi yüksek mukavemetli malzemelerden yapılmıştır. Ağır yüklere, darbe kuvvetlerine ve sert çalışma koşullarına dayanacak şekilde tasarlanmıştır.

Tasarım: Tek Kanca: Genel kaldırma görevleri için kullanılan basit, düz bir tasarım. Döküm kancası: Her kancada daha ağır yükleri dengelemek ve stresi azaltmak için kullanılan iki çatal içerir. Hankalı: Kesin yük konumlandırma için 360- derece dönüşü.

Yük Kapasitesi: Vinç tasarımına ve uygulamasına bağlı olarak çok değişir.

Kanca şekilleri: c-hook: Bobinleri ve silindirik yükleri işlemek için kullanılır.

Motor

Crane Motors Motor Tiplerinin Temel Özellikleri: Sincap Kafesi İndüksiyon Motorları: Dayanıklılıkları ve düşük bakımları için yaygın olarak kullanılır. Sabit hız gerektiren uygulamalar için uygun.

Güç Derecesi: Küçük vinçler için birkaç kilowatttan ağır hizmet tipi endüstriyel vinçler için yüzlerce kilowatt'a kadar değişmektedir.

Tasarım: Görev Döngüsü: Uygulamaya bağlı olarak aralıklı veya sürekli çalışma için tasarlanmıştır. İNDİSLEM: Sert endüstriyel ortamlara dayanmak için yüksek dereceli yalıtım. Soğutma: Aşırı ısınmayı önlemek için soğutma sistemleri (fan soğutmalı veya sıvı soğutmalı) ile donatılmıştır.

Kontrol Özellikleri: Motorlar genellikle değişken frekans sürücüleri (VFD) veya motor kontrolörlerle çalışır: hız kontrolü.

Ses ve Işık Alarm Sistemi ve Sınır Anahtarı

Alarm sisteminin temel özellikleri, Sesli Alarm (Ses), vinç çalışma, yük hareketi veya acil durumlarda tipik olarak etkinleştirilen bir siren veya zil gibi yüksek, farklı bir ses yayar. kullanılmış.

Kontrol entegrasyonu; belirli işlemler sırasında (örneğin, kaldırma, seyahat) veya operatör tarafından manuel olarak otomatik olarak aktive edilir.Ararlama karşıtı sensörler gibi diğer güvenlik sistemleriyle entegre edilmiştir. Alarm sistemi hareketi uyarıları: Vinç veya yük hareket halindeyken işçileri uyarın.

Acil durum göstergesi: Arızaları, aşırı yük koşullarını veya diğer acil durumları vurgulayın.

Güvenlik Özellikleri

Aşırı yük koruması:Vinç nominal kapasitesinin ötesinde kaldırmayı önler.

Acil durdurma sistemi:Tehlike durumunda operasyonları anında durdurur.

Anti-Sway Sistemi:Mermer levhaların hasarını önlemek için yük sallanmasını azaltır.

Sınır anahtarları:Çarpışmaları önlemek için vinç maksimum seyahat noktalarında durdurur.

Tamponlar ve Tamponlar:Daha fazla koruma için etki kuvvetlerini emer.



11.Control modu

1. Sabit portal vinçleri için kontrol modları, kolye kontrolü; Açıklama: Operatör vinçleri güvenli bir mesafeden çalıştırmak için kablolu veya kablosuz bir kolye kontrol ünitesi kullanır.

2. Kabin Kontrolü; Açıklama: Operatör, vinç üzerine veya vinçin çalışma yoluna yakın monte edilmiş bir kontrol kabinine yerleştirilmiştir.

3. Uzaktan kumanda; Açıklama: Operatörün gövdesinde elde taşınabilen veya giyilebilen kablosuz uzaktan kumanda cihazı kullanır.

4. Automatik Kontrol (Otomatik Kontrol); Açıklama: Vinç, operatör müdahalesi olmadan önceden programlanmış komutlara ve dizilere göre çalışır.



Eskiz



Ana teknik







Bir mermer portal vinçinin avantajları

A mermer pınır vinçkaldırma ve kullanım için özel olarak tasarlanmıştırMermer, granit ve taş levhalartaş ocaklarında, fabrikalarda ve depolarda. Taş işleme operasyonlarında güvenlik, verimliliği ve maliyet etkinliğini artıran çeşitli avantajlar sunar.

---

1. Güvenli ve Hasarsız Kullanım

✔ Döşeme kırılmasını en aza indirirVakum kaldırıcılar veya kelepçeler gibi özel kaldırma araçları kullanarak.
✔ Sarkan Sistemle MücadeleKesin hareket sağlayarak yük sallanmasını azaltır.
✔ Yumuşak başlangıç\/durdurma mekanizmasıMermer levhaları kırabilecek ani gerizekalıları önler.

---

2. Yüksek kaldırma kapasitesi ve verimlilik

✔ KullanabilirBüyük ve ağır mermer levhalardeğişen5t ila 100t.
✔ azalırmanuel işgücü, artan verimlilik ve verimliliği.
✔ izin verirHızlı hareket ve istiflemeDöşemeler, çalışma alanı kullanımını optimize etmek.

---

3. Çeşitli işlemler için çok yönlü

✔ İçin uygunTaş ocakları, fabrikalar, depolar ve şantiyeler.
✔ Çalışıriç veya dış mekan, farklı çalışma koşullarına uyum sağlama.
✔ Farklı yapılandırmalarda mevcuttur (Tek kiriş, çift kiriş, ray monteli veya kauçuk tired).

---

4. Özelleştirilebilir tasarım

✔ Ayarlanabiliraralık, kaldırma yüksekliği ve hızbelirli ihtiyaçları karşılamak için.
✔ Donanlanabiliruzaktan kumanda veya otomasyon özelliklerihassas kullanım için.
✔ SeçeneklerVakum asansörleri, serpme kirişleri veya kelepçelerDöşeme tipi ve boyutuna göre.

---

5. Maliyet-etkin çözüm

✔ Maddi atık ve levha hasarını azaltır,Hammaddelerde maliyet tasarrufu.
✔ İşçilik maliyetlerini en aza indirirManuel kaldırmayı mekanik kullanımla değiştirerek.
✔ gerektirirdüşük bakım, uzun vadeli operasyonel maliyet tasarrufu sağlamak.

---

6. Geliştirilmiş güvenlik özellikleri

✔ Aşırı yük korumasıaşırı ağırlık kaldırmayı önler.
✔ Acil durdurma sistemiTehlike durumunda anında kapatma sağlar.
✔ Sınırlı AnahtarlarKaldırma ve vinçin aşırı seyahat etmesini önleyin.
✔ Tampon ve arabellek sistemleriMekanik stresi azaltmak için etkileri emer.

---

7. Çevre Dostu ve Enerji Verimli

✔ Kullanımlarelektrikli motorlar, yakıtla çalışan kaldırma ekipmanlarına kıyasla emisyonların azaltılması.
✔ Optimize edilmiş güç tüketimienerji tasarrufu için modern sürücü sistemleri ile.

---

Çözüm

A mermer pınır vinçbirtemel araçtaş endüstrisi içinGüvenli, verimli ve uygun maliyetlikaldırma çözümleri. Başa çıkma yeteneğiAğır ve kırılgan mermer levhalarhassas bir şekilde yaparBir zorunluTaş ocakları, taş fabrikaları ve depolar için.





Bir mermer portal vinçinin uygulamaları

A mermer pınır vinçişleyen endüstrilerde yaygın olarak kullanılırMermer, granit ve diğer taş levhalar. TasarımıGüvenli, verimli ve hassas kaldırmaağır taş malzemelerin, çeşitli uygulamalarda önemli bir araç haline getirir.

---

1. Mermer ve Granit Taşları 🏗️

🔹 İçin kullanılırHam taş blokların kaldırılması ve taşınmasıTaşlardan çıkarıldı.
🔹 YardımcıYükleme ve boşaltmaTaşıma araçlarına ağır levhalar.
🔹 ile donatılmışvakum kaldırıcılar veya kelepçelerGüvenli kullanım sağlamak için.

---

2. Taş işleme fabrikaları 🏭

🔹 Hareketlermermer ve granit levhalarfarklı işleme istasyonları (kesme, parlatma, bitirme) arasında.
🔹 GeliştiriryeterlikMalzeme kullanımında, manuel emeği azaltma.
🔹 Döşeme kırılmasını azaltırAnti-Sway ve pürüzsüz kaldırma teknolojisi ile.

---

3. Depolar ve depolama bahçeleri 📦

🔹 OrganizeYığınlarda taş levhalarKolay erişim ve dağıtım için.
🔹 Depolama alanını en üst düzeye çıkarırhassas istifleme ve alımı etkinleştirerek.
🔹 Ray monte veya kauçuk tiredSeçenekler depolama bahçesi düzenlerinde esneklik sağlar.

---

4. Şantiyeler 🏢

🔹 Asansörler ve pozisyonlarbüyük mermer veya granit panellerMimari projelerde kullanılır.
🔹 için gerekliyüksek katlı bina kaplamaVeDöşeme Kurulumu.
🔹 SağlarKırılgan taş malzemelerin güvenli taşınmasıyerinde.

---

5. Lojistik ve Nakliye Portları 🚢

🔹 işlerYükleme ve boşaltmamermer levhalarıngemiler, kaplar ve kamyonlar.
🔹 Verimli çalışırPort depolama alanlarıDökme mermer taşımacılığı için.
🔹 azalırMalzeme İşleme Süresive tedarik zinciri lojistiğini geliştirir.

---

6. Anıt ve Heykel Üretimi 🗿

🔹 AssistBüyük taş blokların hareketiheykel ve anıt yapımı için.
🔹 Sağlarkesin konumlandırmaoyma ve bitirme işlemleri sırasında levhaların.
🔹 Hasarı önlerhassas ve yüksek değerli taş sanat eserleri.

---

Çözüm

A mermer pınır vinçoynarTaş endüstrisinde kritik rol, iyileştirmegüvenlik, verimlilik ve hassasiyetkaldırma işlemlerinde. İçinde olup olmadığıTaş ocakları, fabrikalar, depolar veya şantiyeler, bu vinçler yaparAğır taş kullanımı daha güvenli ve daha hızlı.





1. Tasarım aşaması: Müşterinin ihtiyaçlarına ve çalışma ortamına göre vinçin nominal yük, açıklık ve kaldırma yüksekliği gibi parametrelerini belirleyin. Tasarımın güvenlik standartlarını ve kullanım gereksinimlerini karşılamasını sağlamak için ana ışın, uç ışını, vinç, kaldırma mekanizması vb. Yapının stabilitesini ve dayanıklılığını sağlamak için genellikle yüksek mukavemetli çelik tasarıma göre uygun malzemeleri seçin.

2. Üretim aşaması: Tasarım çizimlerine göre gerekli hammaddeleri ve parçaları hazırlayın. Ana kirişler ve uç kirişler gibi yapısal bileşenleri hazırlamak için çeliği kesin, bükün ve şekillendirin. Çeşitli bileşenleri kaynaklayın ve bunları genel bir yapıya monte edin. Bu adım, mukavemet ve stabilite sağlamak için garantili kaynak kalitesi gerektirir.

3. İşleme: Boyutlarının ve doğruluklarının gereksinimleri karşılamasını sağlamak için motorlar, dişliler, rulmanlar vb. Gibi anahtar bileşenlerin işlenmesi. Boyama ve galvanizleme gibi bileşenlerin korozyon karşıtı tedavisi, ekipmanın dayanıklılığını ve estetiğini arttırır.

4. Elektrik Sistemi Kurulumu: Motorlar, kontrolörler, anahtarlar, sensörler ve alarm sistemleri gibi elektrik bileşenlerini yükleyin. Elektrik sisteminin normal çalışmasını sağlamak için kabloları bağlayın ve kablolar.

5. Montaj aşaması: Tüm bileşenleri ve sistemleri bir bütün olarak monte edin, kaldırma mekanizmasını, tramvay çalıştırma mekanizmasını ve kontrol sistemini bağlayın. Tüm bileşenlerin ve sistemlerin düzgün çalıştığından emin olmak ve ön hata ayıklama yapmak için monte edilmiş vinç kapsamlı bir incelemeyi yapın.

6. Test aşaması: Yapısal mukavemeti ve stabiliteyi kontrol etmek için vinç üzerinde statik yük testi yapın. Performansının tasarım gereksinimlerini karşılamasını sağlamak için kaldırma, hareket, frenleme ve diğer işlevler ile ilgili testler de dahil olmak üzere vinç üzerinde dinamik test yapın. Çalışma sırasında ekipmanın güvenliğini sağlamak için sınır anahtarları, aşırı yük koruması vb. Güvenlik cihazlarının işlevlerini kontrol edin.

7. Kalite Kontrolü: Endüstri standartlarına ve müşteri gereksinimlerine uyum sağlamak için üretim sürecindeki her bağlantıda kalite kontrolü yapın. Sonraki izlenebilirlik ve analiz için üretim sürecinde çeşitli veri ve muayene sonuçlarını kaydedin.

8. Teslimat ve kurulum: Taşımacılık sırasında hasar görmemesini sağlamak için tamamlanmış vinçleri nakliye için hazırlayın ve hazırlayın. Vinçleri kurulum için müşterinin sitesine teslim edin ve yerinde hata ayıklama ve kabul edin. Vinç kullanımı ve bakımında yetkin olduklarından emin olmak için müşterilere operasyon eğitimi sağlayın.

Çalıştay Görünümü:

Şirket akıllı bir ekipman yönetim platformu kurdu ve 310 set (set) kullanma ve kaynak robotları kurdu. Planın tamamlanmasından sonra 500'den fazla set (set) olacak ve ekipman ağ oranı%95'e ulaşacak. 32 kaynak hattı kullanıldı, 50'si kurulması planlandı ve tüm ürün hattının otomasyon oranı%85'e ulaştı.
