Elektrikli Tek Kirişli Vinç



1. Elektrikli tek kirişli vinç, endüstri ve imalatta yaygın olarak kullanılan bir tür kaldırma ekipmanıdır ve genellikle ağır nesneleri taşımak ve taşımak için kullanılır. Tek bir ana kiriş, uç kiriş, elektrikli araba ve elektrikli vinç ve diğer temel bileşenlerden oluşur. Ekipmanın tasarımı, fabrika atölyeleri, depolar, limanlar vb. gibi çeşitli çalışma ortamları için uygun hale getirir.

2. Elektrikli tek kirişli vincin yalnızca bir ana kirişi olduğundan, yapısı nispeten basit ve kurulumu ve bakımı kolaydır. Elektrikli vinç tarafından ana kiriş üzerinde ileri geri hareket ettirilebilir ve ana kiriş, her türlü malzeme taşıma işlemini sağlamak için ray üzerinde sola ve sağa hareket ettirilebilir. Genellikle hafif ila orta ağırlıktaki nesneler için uygundur ve taşıma kapasitesi birkaç tondan onlarca tona kadar değişir. Çift kirişli vinçlerle karşılaştırıldığında, elektrikli tek kirişli vinçler daha az dikey alan kaplar ve sınırlı alana sahip yerler için uygundur. Çalışma sırasında güvenliği sağlamak için limit anahtarları, acil durdurma düğmeleri vb. gibi çeşitli güvenlik cihazlarıyla donatılmıştır.

3. Elektrikli tek kirişli vinçler, endüstriyel otomasyon ve üretim verimliliğinin artırılması için önemli ekipmanlardan biri olup, güvenilirlikleri ve çok yönlülükleri nedeniyle işletmeler tarafından tercih edilmektedir.



Maksimum Kaldırma Yüksekliği:30m

Çekirdek bileşenlerin garantisi: 1 Yıl

Çekirdek Bileşenler: Motor

Ağırlık (KG):2090 kg

Maksimum Kaldırma Yükü: 10ton

Açıklık:7.5~28.5m

Çalışma görevi:A3

Çalışma sıcaklığı:-20 derece ~+40 derece

1.Ana kiriş

1. Elektrikli tek kirişli bir vincin ana kirişi, kaldırma yükünü taşımaktan ve iletmekten sorumlu olan temel yapısal bileşenlerinden biridir. Ana kiriş genellikle çelikten yapılır ve ağır nesneleri desteklemek ve çeşitli iş yüklerine dayanmak için yeterli mukavemet ve sertliği sağlamak üzere kutu şeklinde veya I şeklinde bir yapıda tasarlanır.

2. Elektrikli tek kirişli bir vincin ana kirişi, mukavemetini ve dayanıklılığını sağlamak için genellikle Q235B veya Q345B gibi yüksek kaliteli çelikten yapılır. Ana kirişin kesiti genellikle I şeklinde veya kutu şeklindedir. I şeklindeki ana kiriş hafiftir ve üretimi kolaydır, kutu şeklindeki ana kiriş ise daha yüksek burulma direncine ve daha iyi genel sertliğe sahiptir.

3. Elektrikli tek kirişli vincin ana kirişi, elektrikli tek kirişli vincin çekirdeğidir ve tasarımı ve kalitesi, vincin çalışma performansını ve güvenliğini doğrudan etkiler. Ana kirişin sağlamlığı ve gücü, vincin çeşitli kaldırma görevlerini sorunsuz ve verimli bir şekilde tamamlamasını sağlar.

Kaldırma Sistemi

Elektrikli tek kirişli vincin kaldırma sistemi, tüm ekipmanın temel parçasıdır. Esas olarak ağır nesneleri kaldırıp indirmekten ve bunları yatay olarak hareket ettirmekten sorumludur.

2.Kaldırma sistemi esas olarak şu bileşenlerden oluşur: vinç, tel halat veya zincir, motor, fren sistemi, kontrol sistemi, kasnak ve kılavuz tertibatı.

3. Bu bileşenler, elektrikli tek kirişli vincin ağır nesneleri kaldırma görevini güvenli, istikrarlı ve verimli bir şekilde tamamlamasını sağlamak için birlikte çalışır.





Son Kiriş

1. Elektrikli tek kirişli vincin uç kirişi, vinç yapısının önemli bir parçasıdır. Esas olarak köprüyü destekleme ve vincin düzgün çalışmasını sağlama rolünü oynar. Uç kirişin tasarımı ve işlevi, vincin çalışma güvenliğini ve hizmet ömrünü doğrudan etkiler.

2. Elektrikli tek kirişli vincin uç kirişi genellikle çelik plakalarla kaynaklanır. Yüksek mukavemet ve sertliğe sahiptir ve vincin çalışması sırasında oluşan çeşitli kuvvetlere dayanabilir. Uç kirişin iki ucu, tüm vincin ray boyunca çalışmasını destekleyebilen ve yönlendirebilen yürüyen tekerlek grubuna bağlanır.

3. Elektrikli tek kirişli vincin uç kirişi, vincin ana kirişini birbirine bağlar ve vincin yapısal stabilitesini sağlamak için yürüyen tekerlek tarafından ray üzerinde desteklenir. Uç kiriş, vincin ray üzerinde yanal hareketini gerçekleştirmek için yürüyen tekerlek grubu ile işbirliği yapar, böylece vinç atölyedeki farklı konumlarda kaldırma görevini tamamlayabilir. Sınırlama cihazları ve tamponlar gibi güvenlik ekipmanları sayesinde uç kiriş, vincin çalışma sırasında güvenliğini sağlar ve kazaları önler.

4. Genel olarak, uç kiriş elektrikli tek kirişli vincin vazgeçilmez bir parçasıdır. Sadece tüm vincin hareketini taşımak ve yönlendirmekle kalmaz, aynı zamanda kullanım sırasında vincin güvenliğini ve güvenilirliğini de sağlar.



















Vinç hareket mekanizması

1. Elektrikli tek kirişli bir vincin vinç hareket mekanizması, vincin çalışma alanı boyunca ray boyunca yatay olarak hareket etmesinden sorumlu olan önemli bir parçasıdır. Bu mekanizmanın tasarımı ve performansı, vincin çalışma verimliliğini, stabilitesini ve güvenliğini doğrudan etkiler.

2. Elektrikli tek kirişli bir vincin vinç hareket mekanizması genellikle bir elektrik motoru ve bir redüktörden oluşur. Motor güç sağlar, hızı düşürür ve redüktör aracılığıyla torku artırır ve arabayı ray üzerinde hareket ettirmek için sürer.

3. Elektrikli tek kirişli bir vincin Vinç hareket mekanizmasının tasarımı ve performansı, vincin stabilitesi, kontrol kabiliyeti ve güvenliği üzerinde doğrudan bir etkiye sahiptir. Bu nedenle, bu bileşenlerin doğru seçimi ve bakımı, elektrikli tek kirişli vincin güvenli ve verimli çalışmasını sağlamanın anahtarıdır.









Arabanın hareket mekanizması

1. Elektrikli tek kirişli bir vincin troley hareket mekanizması, kancayı veya diğer kaldırma ekipmanını yatay olarak hareket ettirmek için kullanılan vincin parçasına atıfta bulunur ve genellikle ana kiriş boyunca yukarı ve aşağı hareket eder. Troley hareket mekanizması vincin önemli bir parçasıdır ve kaldırılan nesnenin yanal hareketinden sorumludur.

2. Elektrikli tek kirişli bir vincin troley hareket mekanizması genellikle troley'i ana kiriş rayı boyunca hareket ettirmek için tahrik gücü sağlamak üzere bir elektrik motoruyla donatılmıştır. Troley, ana kirişin rayı üzerinde çalışır. Ray genellikle ana kirişe kaynaklanmış veya cıvatalanmış bir çelik kılavuz raydır. Troley'in çalışması genellikle bir işletim konsolu veya uzaktan kumanda ile kontrol edilir. Operatör, kaldırılan nesnenin hassas hareketini elde etmek için troley'in ileri, geri ve çalışma hızını kontrol edebilir.

3. Elektrikli tek kirişli bir vincin troley hareket mekanizmasının tasarımı ve bakımı, elektrikli tek kirişli vincin genel performansı ve güvenliği için çok önemlidir. Çeşitli bileşenlerinin normal çalışmasını sağlamak için düzenli muayene ve bakım, ekipmanın ömrünü etkili bir şekilde uzatabilir ve iş verimliliğini artırabilir.

6.Vinç tekerleği

1. Elektrikli tek kirişli vincin tekerlekleri, vincin ve arabanın ağırlığını desteklemekten ve ray boyunca düzgün bir şekilde hareket etmekten sorumlu olan tüm vincin önemli bir parçasıdır. Tekerleklerin tasarımı, malzemesi ve montaj kalitesi, vincin güvenliği ve çalışma verimliliği üzerinde doğrudan bir etkiye sahiptir.

2. Elektrikli tek kirişli bir vincin tekerlekleri genellikle vincin ve yükünün ağırlığını taşıyabilmek için yüksek mukavemetli çelikten yapılır. Çelik tekerlekler iyi aşınma direncine ve mukavemete sahiptir ve ağır yük ve sık çalışma ortamlarında kullanıma uygundur. Bazı özel uygulamalarda, aşınma direncini artırmak ve hizmet ömrünü uzatmak için tekerleklerde alaşımlı çelik kullanılabilir.

3. Elektrikli tek kirişli bir vincin tekerlekleri genellikle tekerlekleri rayda sabit tutmak ve raydan çıkmayı önlemek için jantlara sahiptir. Jantların yüksekliği ve şekli, vincin düzgün çalışmasını sağlamak için ray tipine göre tasarlanır. Tekerleğin çapı genellikle vincin boyutuna ve yük kapasitesine göre tasarlanır. Daha büyük tekerlekler yükü dağıtabilir ve raydaki aşınmayı azaltabilir.

4. Elektrikli tek kirişli bir vincin tekerleklerinin tasarımı ve bakımı, ekipmanın uzun vadeli ve istikrarlı çalışmasını sağlamak için önemlidir. Doğru tekerlek malzemesi ve tasarımının seçilmesi ve düzenli muayene ve bakım, tekerleklerin ve vincin hizmet ömrünü etkili bir şekilde uzatabilir.

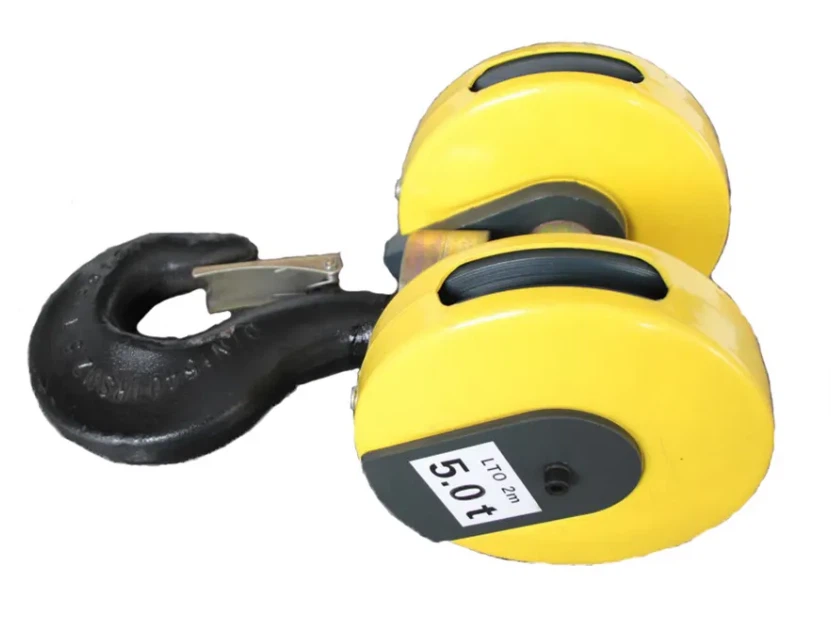

Vinç kancası

1. Elektrikli tek kirişli bir vincin kancası, yükleri kavramak ve kaldırmak için vincin temel bileşenlerinden biridir. Kancanın tasarımı, üretimi ve bakımı, kaldırma operasyonlarının güvenliği ve verimliliği için önemlidir.

2. Elektrikli tek kirişli bir vincin kancası genellikle mükemmel çekme mukavemeti ve aşınma direncine sahip yüksek mukavemetli alaşımlı çelikten yapılır. Bu malzeme ağır yüklere dayanabilir ve uzun süreli kullanımdan sonra mukavemetini ve şeklini koruyabilir. Kanca genellikle bir dövme işlemiyle üretilir, bu da malzemenin yoğunluğunu ve mukavemetini artırabilir, iç kusurları azaltabilir ve kancanın yük taşıma kapasitesini ve güvenliğini artırabilir.

3. Elektrikli tek kirişli vincin kancası iki türe ayrılabilir: tek kanca ve çift kanca. Tek kanca basit bir yapıya sahiptir ve daha hafif yükler için uygundur; çift kanca genellikle dengeli yükler gerektiren ve gerilimi daha eşit şekilde dağıtabilen büyük kaldırma işlemleri için kullanılır.

4. Elektrikli tek kirişli bir vincin kancası basit bir yapıya sahip olsa da, tasarımı ve üretimi çeşitli çalışma koşullarında güvenlik ve güvenilirliği garanti altına almak için sıkı standartlar gerektirir. Uygun kullanım ve bakımla, kancanın hizmet ömrü büyük ölçüde uzatılabilir ve kaldırma işlemlerinin güvenliği sağlanabilir.





Motor

1. Elektrikli tek kirişli vincin motoru, vincin çalışması için gereken gücü sağlamaktan sorumlu olan temel tahrik cihazlarından biridir. Motorun performansı, vincin çalışma verimliliğini ve güvenliğini doğrudan etkiler.

2. Elektrikli tek kirişli vinçlerde AC motorlar bulunur (AC Motor): Birçok elektrikli tek kirişli vinçte yaygın olarak kullanılan motor tipi AC motorlardır. Genellikle daha yüksek verimliliğe, daha düşük bakım gereksinimlerine ve daha uzun hizmet ömrüne sahiptirler. Ve DC motorlar (DC Motor): DC motorlar bazı özel uygulamalarda kullanılır, daha yüksek başlangıç ​​torku ve daha iyi hız düzenleme performansı sağlar, ancak daha fazla bakım gerektirebilir.

3. Birçok modern elektrikli tek kirişli vinç, motorun hızını ve çalışma yönünü ayarlamak için değişken frekanslı sürücüler (VFD'ler) kullanır. Değişken frekanslı sürücü, düzgün bir şekilde başlatma ve durdurma sağlayabilir, daha iyi hız kontrolü ve enerji tasarrufu etkileri sağlayabilir. Motorun başlatılması ve durdurulması genellikle kontrol panelindeki bir anahtar veya uzaktan kumanda ile kontrol edilir ve operatör vincin çalışma durumunu gerektiği gibi ayarlayabilir.

4. Elektrikli tek kirişli vincin motoru, vincin genel işleyişinde hayati bir rol oynar. Doğru motoru seçmek ve uygun kurulum ve bakımını sağlamak, vincin performansını ve güvenilirliğini etkili bir şekilde iyileştirebilir ve güvenli ve verimli bir çalışma sağlayabilir.

.



Ses ve ışık alarm sistemi& limit anahtarı

Elektrikli tek kirişli vincin ses ve ışık alarm sistemi ve limit anahtarı, vincin işletme güvenliğini artırmak, kaza ve arızaları önlemek için kullanılan önemli emniyet cihazlarıdır.

Ses ve ışık alarm sistemi

1. İşlev

Uyarı fonksiyonu: Ses ve ışık alarm sistemi, operatörü ve çevredeki personeli güvenliğe dikkat etmeleri konusunda uyarmak için vincin çalışması sırasında ses ve ışık sinyalleri yaymak için kullanılır. Yaygın alarmlar arasında aşırı yük alarmı, sınır alarmı ve arıza alarmı bulunur.

Operatöre hatırlatma: Vinç anormal durumda olduğunda veya sınır konumuna yaklaştığında, sesli ve ışıklı alarm sistemi operatöre kazaları önlemek için gerekli önlemleri alması gerektiğini hatırlatabilir.

2. Kompozisyon

Sesli alarm: Genellikle bir zil veya korna, operatörü bir ses çıkararak uyarır. Sesin şiddeti ve frekansı ihtiyaçlara göre ayarlanabilir.

Işık alarmı: Genellikle görsel dikkati çekmek için kullanılan yanıp sönen bir LED ışık veya uyarı ışığı. Işık alarmı, uyarı etkisini artırmak için sesli alarmla senkronize olarak çalışabilir.

3. Uygulama

Aşırı yük alarmı: Vinç yükü belirlenen emniyet sınırını aştığında sesli ve ışıklı alarm sistemi devreye girerek operatöre yükü azaltması gerektiğini hatırlatır.

Limit alarmı: Vincin kancası, arabası veya arabası seyahatin limit pozisyonuna yaklaştığında, ekipman hasarını veya çarpışmayı önlemek için sesli ve ışıklı alarm sistemi uyarı verecektir.

Arıza alarmı: Sistem, motorlar ve frenler gibi temel bileşenlerde bir arıza tespit ettiğinde, sesli ve ışıklı alarm sistemi, bakım personeline zamanında kontrol ve onarım yapmalarını hatırlatmak için bir alarm verecektir.

Limit anahtarı

1. İşlev

Hareket aralığını sınırlayın: Limit anahtarı, kancanın, arabanın veya taşıyıcının ayarlanan güvenlik aralığını aşmasını önlemek, çarpışmayı ve ekipman hasarını önlemek için vincin hareket aralığını sınırlamak için kullanılır.

Ekipmanı koruyun: Hareketli parçaların konumunu algılayarak, limit switch otomatik olarak güç kaynağını kesebilir veya aşırı hareket nedeniyle ekipmanın hasar görmesini önlemek için alarm sistemini etkinleştirebilir.

2. Tür

Mekanik limit anahtarı: Pozisyon algılama fiziksel temasla sağlanır. Örneğin, kanca veya araba limit anahtarının anahtar koluna dokunduğunda, anahtar çalışacak ve bir sinyal gönderecektir.

Fotoelektrik limit anahtarı: Fiziksel temas olmadan pozisyonu tespit etmek için fotoelektrik sensörler kullanın. Fotoelektrik limit anahtarları, ışık huzmeleri yayarak ve alarak pozisyonu belirler, yüksek hassasiyet gerektiren uygulamalar için uygundur.

Manyetik limit şalteri: Hareketli parçaların pozisyonunu tespit etmek için manyetik sensörler kullanır ve manyetik alandaki değişimi algılayarak pozisyonu belirler, yüksek güvenilirlik ve dayanıklılık sağlar.

3. Kurulum yeri

Kanca sınır anahtarı: Kancanın kaldırma aralığını sınırlamak için kaldırma mekanizmasına takılır.

Trolley limit anahtarı: Trolleyin yanal hareket aralığını sınırlamak için ana kirişe monte edilir.

Araba limit anahtarı: Arabanın yatay hareket aralığını sınırlamak için araba rayına monte edilir.

4. Uygulama

Seyahat limiti: Kanca, araba veya araba limit pozisyonuna ulaştığında, limit anahtarı daha fazla hareket etmesini önlemek için bir sinyal gönderecektir.

Güvenlik koruması: Limit anahtarı sesli ve ışıklı alarm sistemiyle çalışabilir ve limit pozisyonuna ulaşıldığında alarm devreye girerek operatöre önlem alması gerektiğini hatırlatır.

Ses ve ışık alarm sistemi ve sınır anahtarı, elektrikli tek kirişli vincin güvenli çalışmasını sağlamak için önemli cihazlardır. Etkili uygulama ve bakım yoluyla, ekipmanın güvenliği ve çalışma verimliliği büyük ölçüde iyileştirilebilir.

Güvenlik Cihazları

1. Elektrikli tek kirişli vincin güvenlik ekipmanı, vincin çalışma sırasında güvenli bir şekilde çalışmasını sağlamanın önemli bir parçasıdır. Bu cihazlar kazaları önleyebilir, riskleri azaltabilir ve operatörleri ve ekipmanı koruyabilir.

Acil durdurma cihazı

Fonksiyon: Acil bir durumda elektrik beslemesini hızla keser ve vincin tüm hareketlerini derhal durdurur.

Montaj yeri: Genellikle operasyon panelinin ve vincin kilit noktasına yerleştirilir, böylece operatör acil bir durumda hızlıca basabilir.

Elektriksel koruma cihazı

Fonksiyon: Aşırı yük koruması, kısa devre koruması ve kaçak koruması vb. dahil olmak üzere elektrik arızalarından kaynaklanan kazaları önler.

Bileşenler: Devre kesiciler, sigortalar ve kaçak anahtarları vb. dahil.

Fren sistemi

Görevi: Vinç durduğunda yükün sabit kalmasını sağlamak ve yükün aşağı kaymasını önlemek.

Tip: Elektromanyetik frenler ve mekanik frenler dahil.

Bakım: Frenleme etkisini garanti altına almak için fren sisteminin aşınmasını düzenli olarak kontrol edin.

Çarpışma önleyici cihaz

Görevi: Vincin çalışma esnasında çevredeki tesis veya nesnelere çarpmasını önlemek.

Tür: Çarpışma sensörleri ve tampon cihazları dahil.

Emniyet kilitleme cihazı

İşlev: Vinç çalışmıyorken kazara çalışmasını önlemek için belirli anahtar bileşenlerini kilitler.

Bileşenler: Kanca kilitleme cihazları ve kaldırma mekanizması kilitleme cihazları vb. dahil.

Emniyet kemerleri ve korkuluklar

Fonksiyon: Yüksek irtifadaki çalışmalarda operatörlerin güvenliğini korumak ve düşme kazalarını önlemek.

Kurulum yeri: Vincin işletme platformu ve bakım alanına kurulmalıdır.

Operatör eğitimi

Görev: Operatörlerin güvenli çalışma prosedürlerini anlamalarını ve ekipmanı doğru şekilde kullanıp bakımını yapmalarını sağlamak.

İçerik: Ekipmanın çalıştırılması, acil durum yönetimi ve güvenlik önlemleri vb. konuları içerir.

İzleme sistemi

Fonksiyon: Vincin çalışma durumu ve çevre koşullarının gerçek zamanlı izlenmesi, veri kaydı ve arıza teşhisi sağlanması.

Bileşenler: Kameralar, sensörler ve veri kayıt cihazlarını içerir.

2. Bu emniyet cihazlarının etkili bir şekilde uygulanması ve bakımı sayesinde elektrikli tek kirişli vinçlerin emniyeti önemli ölçüde iyileştirilebilir, operatörler ve ekipmanlar korunabilir ve kaza riski azaltılabilir.

Kontrol Modu

1. Elektrikli tek kirişli vincin kontrol modu, vincin çalışma modunu ve kontrol doğruluğunu belirler. Farklı kontrol modları, farklı çalışma gereksinimlerini ve çalışma ortamlarını karşılayabilir.

2. Aşağıda yaygın elektrikli tek kirişli vinç kontrol modları ve özellikleri verilmiştir:

Manuel kontrol

Çalışma modu: Vinçin kaldırma, çalıştırma ve yürüme gibi çeşitli işlevlerini, kulplar, düğmeler veya anahtarlar gibi manuel çalıştırma cihazları aracılığıyla doğrudan kontrol edin.

Avantajları:

Yüksek otomasyona ihtiyaç duyulmayan durumlar için uygun, basit kullanım.

İşlemi hassas bir şekilde kontrol etmek kolaydır.

Dezavantajları:

Operatörün, büyük veya yüksek irtifa operasyonları için uygun olmayabilecek ekipmanların yanında çalışması gerekir.

Manuel kontrol, operatörün yorulmasına ve iş verimliliğinin etkilenmesine neden olabilir.

Uzaktan kumanda

Çalışma modu: Vincin çeşitli işlevlerini kontrol etmek için kablosuz bir uzaktan kumanda kullanın. Uzaktan kumanda genellikle kaldırma, çalıştırma, araba ve arabaların kontrolünü gerçekleştirebilen birden fazla düğme ve sallanan kolla donatılmıştır.

Avantajları:

Operatör, vincin etrafında serbestçe hareket edebilir ve bu sayede çalışma esnekliği artırılabilir.

Operasyonların uzun mesafelerde veya yüksek irtifalarda yapılması gereken durumlar için geçerlidir.

Dezavantajları:

Uzaktan kumanda cihazının pil ve sinyal stabilitesinin düzenli olarak kontrol edilmesi ve bakımının yapılması gerekir.

Karmaşık ortamlarda uzaktan kumanda sinyalinde parazitlenme meydana gelebilir.

Elektriksel kontrol

Çalışma şekli: Vinç, vincin çeşitli fonksiyonlarını kontrol etmek için çeşitli düğmeler, anahtarlar ve gösterge ışıklarıyla donatılmış bir elektrik kontrol paneli aracılığıyla çalıştırılır.

Avantajları:

Hassas kontrol, hassas çalışma gerektiren durumlar için uygundur.

Çeşitli güvenlik koruma ve alarm fonksiyonları entegre edilebilir.

Dezavantajları:

Operatörün ekipmana yakın bir yerde çalışması gerekiyor, bu da faaliyet alanını sınırlıyor.

Otomatik kontrol

Çalışma modu: Vinç, önceden ayarlanmış programlar ve sensörler aracılığıyla çalışma görevlerini otomatik olarak gerçekleştiren otomatik bir kontrol sistemiyle donatılmıştır. Otomatik kontrol sistemi PLC (programlanabilir mantık denetleyicisi) veya DCS (dağıtılmış kontrol sistemi) içerebilir.

Avantajları:

Operasyonun otomasyon seviyesini artırır ve insan müdahalesini azaltır.

Yüksek hassasiyetli tekrarlı operasyonlar gerçekleştirilebilir ve üretim hatları ve otomasyonlu depolar için uygundur.

Dezavantajları:

Karmaşık program ayarları ve sistem hata ayıklaması gerektirir.

Acil durumların ele alınmasında insan müdahalesi gerekebilir.

Hibrit kontrol

Çalışma modu: Manuel, uzaktan kumanda ve otomatik kontrol fonksiyonlarını birleştirir ve belirli çalışma gereksinimlerine göre seçilir. Bir kontrol paneli, uzaktan kumanda veya otomatik program aracılığıyla çalıştırılabilir.

Avantajları:

Farklı çalışma ortamlarına ve işletme gereksinimlerine uyum sağlayacak şekilde çeşitli çalışma modları sunar.

Operasyonel esnekliği ve verimliliği artırır.

Dezavantajları:

Birden fazla kontrol cihazı ve sisteminin bulundurulması gerekliliği, karmaşıklığı artırmaktadır.

3. Her kontrol modunun uygulanabilir senaryoları ve avantajları ve dezavantajları vardır. Uygun bir kontrol modu seçmek, elektrikli tek kirişli vincin çalışma verimliliğini ve güvenliğini artırabilir ve farklı çalışma ortamlarının ve görevlerinin ihtiyaçlarını karşılayabilir.



Taslak







1. Yüksek verimlilik

Güçlü kaldırma kapasitesi: Elektrikli tek kirişli vinçler, ağır nesneleri etkili bir şekilde kaldırabilir ve hareket ettirebilir ve kaldırma gerektiren çeşitli çalışma ortamları için uygundur.

Yüksek çalışma verimliliği: Elektrikli tahrik sistemi, vincin hızlı bir şekilde çalıştırılmasını, durdurulmasını ve hızının ayarlanmasını sağlayarak çalışma verimliliğini artırır.

2. Kolay kullanım

Kontrolü kolaydır: Modern elektrikli tek kirişli vinçler, kullanımı kolay ve operatörlerin eğitim süresini azaltan sezgisel kontrol panelleri, uzaktan kumandalar veya akıllı sistemlerle donatılmıştır.

Yüksek otomasyon derecesi: Birçok elektrikli tek kirişli vinç, otomatik kaldırma, çalıştırma ve durdurma işlemlerini gerçekleştirebilen otomatik kontrol fonksiyonlarına sahiptir ve bu sayede manuel çalıştırmaya olan ihtiyaç azalır.

3. Düşük bakım maliyeti

Kararlı elektrik sistemi: Geleneksel içten yanmalı motor tahrik sistemleriyle karşılaştırıldığında, elektrik sistemleri genellikle daha kararlıdır ve bakım maliyetleri daha düşüktür.

Arızaları azaltın: Elektrikli tek kirişli vinçler daha az mekanik parçaya sahiptir, arıza oranları nispeten düşüktür ve bakımı ve servisi daha kolaydır.

4. Çevre koruma

Emisyon yok: Elektrikli tek kirişli vinçler elektrik tahrikli olup, egzoz gazı ve gürültü üretmezler ve çevre koruma gerekliliklerini karşılarlar.

Enerji kullanımı: Elektrik sistemi yüksek enerji verimliliğine sahiptir, elektriği etkin bir şekilde kullanabilir ve enerji israfını azaltabilir.

5. Güvenli çalışma

Gelişmiş emniyet tertibatları: Çalışma esnasında güvenliği sağlamak için aşırı yük koruma tertibatı, limit anahtarı, ses ve ışık alarm sistemi gibi çeşitli emniyet tertibatları ile donatılmıştır.

Hassas kontrol: Elektrikli kontrol sistemi hassas hareket kontrolü sağlayarak, operasyonun kararlılığını ve güvenliğini artırır.

6. Kompakt yapı

Az yer kaplar: Elektrikli tek kirişli vinç, kompakt yapısı sayesinde daha küçük bir alanda çalışabilir, sınırlı çalışma ortamları için uygundur.

Güçlü uyum kabiliyeti: Fabrika binaları, viyadükler ve dar alanlar gibi çeşitli uygulama senaryolarına uygundur.





1. Üretim endüstrisi

Üretim Hattı: Üretim hattında, üretim verimliliğini artırmak amacıyla üretim iş parçalarını, yarı mamulleri ve hammaddeleri kaldırmak ve taşımak için elektrikli tek kirişli vinçler kullanılmaktadır.

Montaj atölyesi: Montaj ve bakım işlerini kolaylaştırmak amacıyla çeşitli mekanik parça ve ekipmanların kaldırılıp taşınması için kullanılır.

2. Depolama ve lojistik

Depo operasyonu: Depoda, depolama verimliliğini artırmak için malların taşınması, istiflenmesi ve sıralanmasında elektrikli tek kirişli vinçler kullanılır.

Lojistik merkezi: Lojistik merkezinde, çeşitli malların yüklenmesi, boşaltılması ve dağıtımı, lojistik operasyon verimliliğini artırmak için elektrikli tek kirişli vinçler kullanılıyor.

3. İnşaat alanı

İnşaat malzemesi taşıma: İnşaat verimliliğini artırmak için çelik çubuklar, prefabrik beton parçaları ve tuğlalar gibi inşaat malzemelerini kaldırmak ve taşımak için kullanılır.

Ekipman kurulumu: Büyük inşaat ekipmanlarının ve yapısal parçaların kaldırılmasına ve kurulumuna yardımcı olun.

4. Metalurji endüstrisi

Çelik fabrikası: Çelik fabrikasında, çelik kütükleri, fırın yükleri ve diğer ağır cisimlerin taşınmasında elektrikli tek kirişli vinçler kullanılır ve yüksek sıcaklık ve yüksek yoğunluklu çalışma ortamlarına uyum sağlar.

Dökümhane: Döküm kalıplarını ve döküm parçalarını kaldırıp taşımaya yarayan yer.

5. Enerji Endüstrisi

Güç Ekipmanları Bakımı: Güç tesislerinde jeneratör setleri, motorlar ve trafolar gibi büyük ekipmanların taşınması ve montajı için kullanılır.

Petrol ve Gaz Endüstrisi: Petrol ve gaz çıkarma ve işleme sürecinde ekipmanları kaldırmak ve bakımını yapmak için elektrikli tek kirişli vinçler kullanılır.

6. Gemi İnşa Sanayi

Gövde Montajı: Tersanelerde, üretim verimliliğini artırmak amacıyla gövde bileşenlerini kaldırmak ve monte etmek için elektrikli tek kirişli vinçler kullanılır.

Ekipman Montajı: Gemilere çeşitli ekipman ve sistemlerin montajında ​​kullanılır.





1. Tasarım aşaması

Gereksinim analizi: Müşteri ihtiyaçları ve uygulama senaryoları temelinde, yük kapasitesi, çalışma aralığı ve kontrol yöntemi dahil olmak üzere vincin performansını ve özelliklerini tasarlayın.

Ön tasarım: Mühendisler, vincin yapısal düzeni, ana bileşenlerin boyutu ve malzeme seçimi de dahil olmak üzere ihtiyaçlara dayalı ön tasarım yaparlar.

Detaylı Tasarım: Detaylı mühendislik çizimleri ve teknik özellikler dahil olmak üzere tasarım, kaldırma mekanizması, araba yürütme mekanizması, araba yürütme mekanizması, motor ve kontrol sistemi vb. içerir.

Tasarım incelemesi: Tasarımın güvenlik şartlarını ve performans gereksinimlerini karşıladığından emin olmak için tasarım incelemesi yapın.

2. Malzeme temini

Malzeme seçimi: Yüksek kaliteli çelik, motorlar, frenler, şanzıman sistemleri ve diğer bileşenleri seçin. Yaygın olarak kullanılan malzemeler arasında yapısal çelik, alaşımlı çelik ve yüksek dayanımlı çelik bulunur.

Tedarikçi seçimi: Malzeme kalitesini ve tedarik istikrarını garanti altına almak için malzeme tedarikinde güvenilir tedarikçileri seçin.

Kabul muayenesi: Satın alınan malzemelerin teknik standartlara ve kalite gerekliliklerine uygun olduğundan emin olmak için kabul edin.

3. İşleme ve imalat

Yapısal parça işleme: Kirişlerin, destek çerçevelerinin ve diğer yapısal parçaların kesilmesi, kaynaklanması ve montajı dahildir. Bu işlemler CNC takım tezgahlarının, kaynak ekipmanlarının vb. kullanımını gerektirir.

Mekanik parça üretimi: Kaldırma mekanizması, araba yürütme mekanizması ve küçük araba yürütme mekanizmasının dişliler, rulmanlar ve silindirler dahil olmak üzere çeşitli mekanik parçalarının üretimi.

Elektrik bileşeni montajı: Motorların, kontrol panellerinin, sensörlerin ve kablo tesisatı ve elektrik bağlantıları dahil diğer elektrik bileşenlerinin montajı.

Genel montaj: Ana kirişler, küçük vagonlar, büyük vagonlar, kaldırma mekanizmaları ve kontrol sistemleri montajı dahil olmak üzere çeşitli imal edilmiş bileşenlerin genel montajı.

4. Test etme ve hata ayıklama

Statik test: Vincin yapısının ve bağlantısının sağlam olup olmadığını kontrol edin ve tüm bileşenlerin tasarım gereksinimlerine uygun şekilde doğru şekilde monte edildiğinden emin olun.

Dinamik test: Vincin kaldırma, çalışma, yürüme ve frenleme performansını kontrol etmek ve normal çalışmasını sağlamak için yük ve yüksüz testler gerçekleştirilir.

Güvenlik testi: Vincin güvenlik cihazı ve koruma sisteminin etkin bir şekilde çalıştığından emin olmak için aşırı yük testi, sınır testi ve fren testi gerçekleştirin.

Hata ayıklama: Vincin çalışma performansını ve kontrol doğruluğunu optimize etmek için test sonuçlarına göre ayarlamalar yapın.

5. Kalite kontrol

Kalite denetimi: Ürünün kalite standartlarını karşıladığından emin olmak için malzeme denetimi, işleme denetimi, montaj denetimi ve test denetimi dahil olmak üzere her üretim aşamasında kalite denetimi gerçekleştirin.

Kayıt ve takip: Her üretim aşamasının kalite verilerini kaydedin, ürünün tutarlılığını ve güvenilirliğini sağlamak için kalite takibi ve sorun analizi yapın.

6. Paketleme ve teslimat

Paketleme: Taşıma sırasında ekipmanı hasardan korumak için testi geçen elektrikli tek kirişli vinci paketleyin. Paketleme malzemeleri genellikle koruyucu pedler, ahşap kutular ve plastik filmler içerir.

Teslimat hazırlığı: Ekipmanın müşterinin belirlediği yere güvenli bir şekilde teslim edilmesini sağlamak için ulaşımı ayarlayın. Gerektiğinde kurulum ve devreye alma hizmetleri sağlayın.

7. Satış sonrası servis

Kurulum ve devreye alma: Ekipmanların normal şekilde çalışmasını sağlamak için ekipmanların yerinde kurulum ve devreye alma hizmetleri sağlayın.

Eğitim: Operatörlere eğitim verin ve ekipmanın çalıştırılması ve bakımı için alınması gereken önlemleri açıklayın.

Bakım ve Onarım: Ekipmanın uzun süreli ve istikrarlı bir şekilde çalışmasını sağlamak için düzenli bakım ve onarım hizmetleri sağlayın.

Arıza Yönetimi: Ekipmanların kullanımı sırasında ortaya çıkan sorunların derhal çözülmesi için satış sonrası destek sağlayın.





Şirket akıllı bir ekipman yönetim platformu kurdu ve 310 set (set) elleçleme ve kaynak robotu kurdu. Planın tamamlanmasının ardından 500 setten (set) fazla olacak ve ekipman ağ oranı %95'e ulaşacak. 32 kaynak hattı kullanıma alındı, 50'sinin kurulması planlanıyor ve tüm ürün hattının otomasyon oranına ulaşıldı.

Popüler Etiketler: elektrikli tek kirişli vinç, Çin elektrikli tek kirişli vinç üreticileri, tedarikçileri, fabrika
