1. Portal vinçlerin tanımı
Portal vinçler, genellikle vincin ana kirişini desteklemek için bir veya daha fazla ayağı olan, portal veya çerçeve şeklinde bir yapı oluşturan, zemin rayları üzerine dikilen büyük kaldırma makineleridir. Portal vincin ana kirişi genellikle iki sabit raydan geçer ve kaldırma arabası, malzemeleri kaldırma mekanizması aracılığıyla kaldırmak için ana kiriş üzerinde çalışır. Esnek yapısal tasarımı nedeniyle, portal vinçler çoğunlukla tersaneler, limanlar, rıhtımlar vb. gibi büyük ölçekli dış mekan kargo elleçleme ve yükleme ve boşaltma için kullanılır.
Portal vinçler, malzemeleri geniş bir aralıkta taşıyabilir ve kaldırabilir ve özellikle uzun mesafeli yatay taşıma ve büyük tonajlı kaldırma gerektiren durumlar için uygundur. Genellikle açık hava çalışma alanlarında kullanılır ve rüzgar, yağmur gibi çevresel faktörlere dayanabilir.
2. Portal vinçlerin sınıflandırılması
Farklı standartlara göre portal vinçler şu şekilde sınıflandırılabilir:
2.1 Yapısal forma göre sınıflandırma
Tek kirişli portal vinç:
Ana kiriş, genellikle tek raylı bir araba veya elektrikli vinç içeren tek kirişli bir yapıdır. Basit bir yapıya ve düşük maliyete sahip olup, küçük ve orta ölçekli kaldırma işlemlerine uygundur.
Özellikler: Genellikle orta açıklıklı ve dış mekan koşullarında kullanılan hafif ve orta yüklü işlemler için uygundur.
Çift kirişli portal vinç:
Ana kiriş çift kirişli bir yapıdır ve araba genellikle iki kirişin yolu üzerinde çalışır. Bu tip vinç, güçlü bir yük taşıma kapasitesine ve geniş bir açıklığa sahiptir ve büyük tonajlı kaldırma işlemleri için uygundur.
Özellikler: Ağır yük operasyonlarında ve konteyner sahaları, büyük ölçekli kargo yükleme ve boşaltma vb. gibi büyük ölçekli kargo taşıma işlemlerinde yaygın olarak kullanılır.
2.2 Bacak formuna göre sınıflandırma

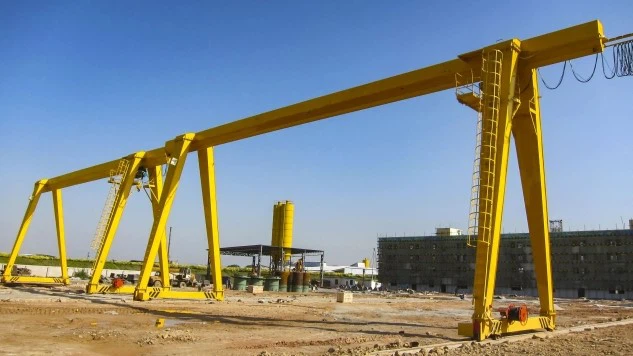

A tipi portal vinç:
Bacaklar genellikle geniş açıklıklı ve büyük tonajlı kaldırma operasyonlarında kullanılan "A" şeklinde olup yapısı nispeten basit ve stabildir.
U tipi portal vinç:
Ayaklar "U" şeklinde olup konteyner gibi büyük ve geniş gövdeli yüklerin taşınmasına uygundur. Bacakları arasındaki açıklık büyüktür, bu da geniş gövdeli kargoların geçmesine uygundur.
L tipi portal vinç:
Bacaklar, vincin bir tarafında yükün kaldırma alanına girmesine uygun olan "L" şeklinde olup, yükün sık sık yan taraftan yüklenip boşaltılması gereken operasyonlar için uygundur.
2.3 Vinç yapısı yüksekliğine göre sınıflandırma
Sıradan portal vinç:
Normal yükseklikteki portal vinçler genellikle günlük malzeme yükleme ve boşaltma işlemleri için kullanılır ve kaldırma yüksekliği geneldir.
Yükseltilmiş portal vinç:
Daha yüksek kaldırma yüksekliğine sahiptir ve depolama alanları veya iskele istifleme gibi yüksek irtifa operasyonlarının gerekli olduğu yerler için uygundur.
2.4 Konsol formuna göre sınıflandırma
Konsollu portal vinç:
Vinç ana kirişinin bir veya her iki tarafı, ray aralığının ötesine uzanan malzemeleri kaldırmak için kullanılabilen ve çalışma aralığının esnekliğini artıran konsollarla donatılmıştır.
Konsolsuz portal vinç:
Ana kirişin her iki ucunda da konsol yoktur ve kanca yalnızca ana kirişin açıklığı dahilinde çalışabilir. Genellikle açıklıkların geniş olduğu ve ray aralığının dışına kaldırmaya gerek olmayan yerlerde kullanılır.
2.5 Amaca göre sınıflandırma
Genel portal vinç:
Depolarda, açık malzeme depolarında ve diğer yerlerde çeşitli malların taşınmasında kullanılır. Kaldırma cihazı genellikle bir elektrikli vinç veya kancalar, kepçeler vb. gibi farklı kaldırma ekipmanlarına sahip bir kaldırma arabasıdır.
Özel portal vinç: Konteyner portal vinçleri, metalurjik portal vinçler vb. gibi özel işlevler ve çalışma gereksinimleri ile belirli çalışma durumları için tasarlanmıştır. Konteyner portal vinci: Konteynerlerin taşınması, istiflenmesi ve yüklenmesi ve boşaltılması için özel olarak kullanılır. Metalurjik portal vinç: Özel yüksek sıcaklık dayanımı ve koruma tasarımı ile çelik ve metalurji tesislerinde çelik kütük ve erimiş çelik gibi yüksek sıcaklıktaki malzemelerin taşınmasında kullanılır.
2.6 Yürüme yöntemine göre sınıflandırma
Sabit portal vinç: Vinç tek bir konumda sabit olarak monte edilir ve genellikle sınırlı yürüme aralığına sahip belirli bir çalışma alanında kullanılır.
Mobil portal vinç: Daha geniş bir çalışma alanını kapsayabilen ve rıhtım ve tersaneler gibi büyük ölçekli malzeme elleçleme gerektiren durumlar için uygun olan araba çalıştırma mekanizması aracılığıyla ray üzerinde hareket eder.
2.7 Çalıştırma yöntemine göre sınıflandırma
Manuel portal vinç: Küçük tonajlı ve hafif operasyonlara uygun, manuel vinç veya manuel mekanizma aracılığıyla insan gücü ile kaldırılıp çalıştırılır.
Elektrikli portal vinç: Elektrikli bir vinç veya motor tahrikiyle kaldırılır ve çalıştırılır ve genellikle orta ve büyük kaldırma işlemlerinde yüksek derecede otomasyon ve rahat çalışma ile kullanılır.
