Tek Kirişli Eot Vinç

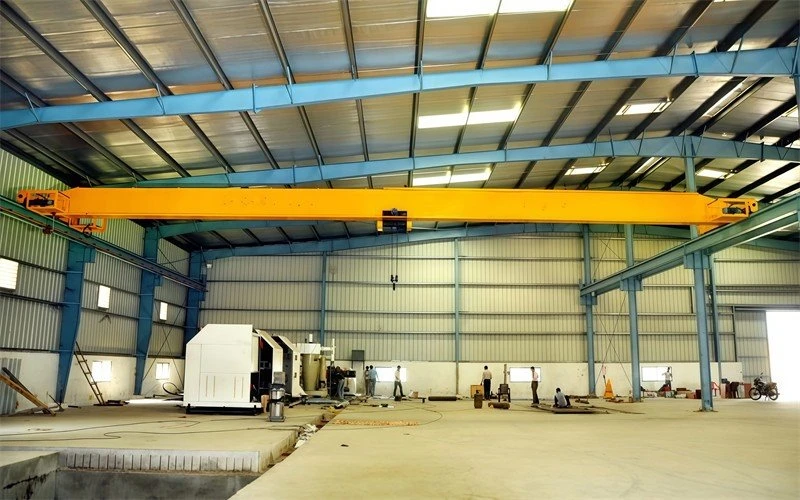

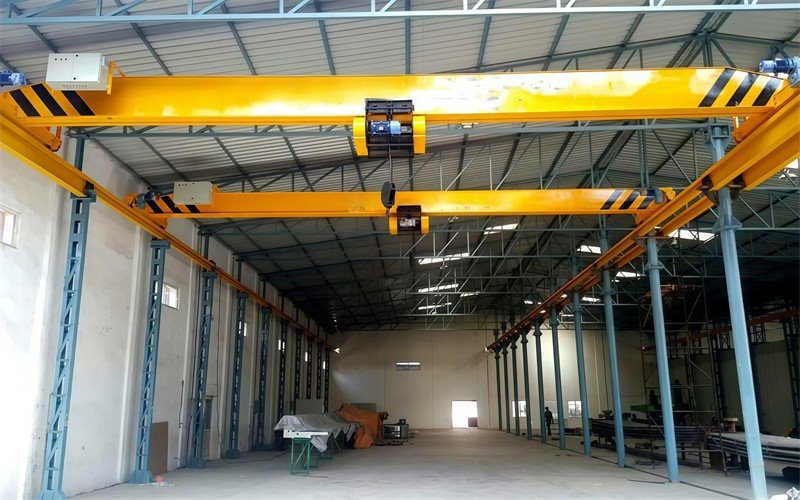

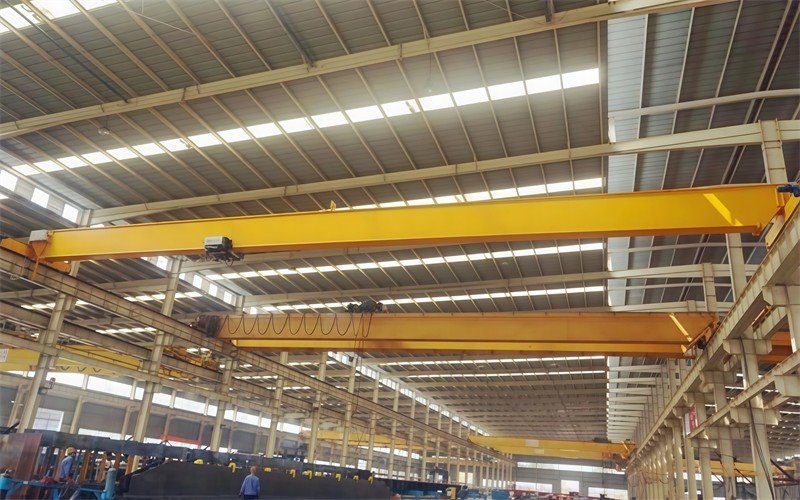

Tek kirişli eot vinç - Ürün Tanıtımı. Tek Kirişli EOT Vinç, depolar, üretim tesisleri ve atölyeler gibi endüstriyel ortamlarda ağır yükleri taşımak için tasarlanmış yüksek verimli bir malzeme taşıma çözümüdür. Bu vinçler güvenilirlik, maliyet etkinliği ve çok yönlülük için tasarlandığından çok çeşitli uygulamalar için idealdir.

Tek kirişli eot vinç -Temel Özellikler:Kompakt Tasarım:Tek kirişli yapı ağırlığı azaltır ve alan kullanımını maksimuma çıkarır.Sınırlı tavan boşluğu ve düşük açıklık gereksinimleri olan tesisler için idealdir.Yüksek Verimlilik:Yükün düzgün ve hassas kaldırılması için sağlam bir kaldırma sistemi ile donatılmıştır. Minimum enerji tüketimi ve maksimum operasyonel verimlilik.

Tek kirişli eot vinç-Dayanıklı Yapı: Mükemmel yapısal bütünlüğe sahip yüksek kaliteli çelikten yapılmıştır. Aşınma ve yıpranmaya karşı dayanıklıdır, uzun servis ömrü sağlar. Kurulum Kolaylığı:

Hafif tasarımı sayesinde kurulumu basit ve hızlıdır. Hem yeni yapılar hem de mevcut sistemlerin yenilenmesi için uygundur.

Tek kirişli eot vinç-Özelleştirme Seçenekleri: Özel proje gereksinimlerine uyacak şekilde farklı kaldırma kapasiteleri, açıklıkları ve yükseklikleri mevcuttur. Uzaktan kumanda ve kabin kontrolü dahil olmak üzere çoklu kontrol seçenekleri.

Temel Bileşenler Motor, Motor, Dişli

Menşe Yeri Henan, Çin

Garanti 2 yıl

Ağırlık (KG) 1550 kg

Kaldırma Kapasitesi 16 ton

Kaldırma mekanizması Avrupa tipi vinç

Kaldırma hızı 0,8/5 m/dak

Endüstriyel voltaj 380v50hz3p veya müşterilerin gereksinimleri

Kontrol yöntemi Sarkıt + Uzaktan Kumanda (Özelleştirilmiş)

Çalışma görevi A5

Çalışma Sıcaklığı -25~+40 derece

Uygulama fabrikası/depo lojistiği/nakliye sahası

Renkli Müşterilerin Gereksinimleri





1.Uzun far

1) Tek Kirişli EOT Vinç - Uzun Kirişe Genel Bakış Uzun kiriş, Tek Kirişli EOT Vinçin en önemli yapısal bileşenidir. Vinci destekleyen ve yüklerin vincin açıklığı boyunca düzgün hareketini kolaylaştıran birincil yük taşıma elemanı olarak görev yapar. İyi tasarlanmış bir ana kiriş, vincin zorlu koşullar altında bile verimli, emniyetli ve güvenilir bir şekilde çalışmasını sağlar.

2) Ana Kirişin Temel Özellikleri: Yüksek Mukavemetli Yapı: Üstün güç ve dayanıklılık için birinci sınıf yapısal çelikten (örneğin, Q235B veya Q345B) yapılmıştır. Dinamik ve statik yükleri verimli bir şekilde kaldıracak şekilde tasarlanmıştır. Optimize Edilmiş Tasarım: Tipik olarak bir kutu içerir yük gereksinimlerine ve uygulamaya bağlı olarak kiriş veya I-kiriş profili. Hafif ancak sağlam tasarım, vincin genel ölü ağırlığını azaltarak enerji verimliliğini artırır.

3) Hassas Mühendislik: Tekdüzelik ve doğruluk sağlamak için gelişmiş kaynak ve kesme teknikleriyle üretilmiştir. Optimize edilmiş kamber tasarımı, ağır yükler altında deformasyonu önler. Yüzey İşlem: Astar ve poliüretan boya gibi korozyon önleyici kaplama, dayanıklılığı ve paslanmaya karşı direnci artırır. zorlu ortamlarda.

4)Entegre Mekanizmalar: Kiriş boyunca sorunsuz bir şekilde hareket etmek için vinç ve araba için ray rayları ile donatılmıştır. Daha fazla güç ve stabilite için takviyelerle güçlendirilmiştir. Özelleştirme: Farklı uygulamalara uyacak şekilde çeşitli açıklıklarda, uzunluklarda ve kapasitelerde mevcuttur. Birlikte çalışmaya uyarlanabilir belirli kaldırma hızları, yük kapasiteleri ve görev döngüleri.

Kaldırma Sistemi

Tek Kirişli EOT Vinç - Kaldırma Sistemine Genel Bakış Kaldırma sistemi, Tek Kirişli EOT Vinç'in yüklerin kaldırılmasından, indirilmesinden ve tutulmasından sorumlu temel işlevsel bileşenidir. Çeşitli malzemelerin taşınmasında güvenlik, verimlilik ve güvenilirlik için tasarlanmış kaldırma mekanizmalarının bir kombinasyonunu içerir. Kaldırma sistemi düzgün çalışma, yüksek hassasiyet ve uzun hizmet ömrü sağlayacak şekilde tasarlanmıştır.

Kaldırma Sisteminin Bileşenleri: Elektrikli Halatlı Vinç veya Zincirli Vinç: Genellikle tek kiriş üzerine monte edilen birincil kaldırma cihazı. Tel Halatlı Vinç: Daha yüksek kapasiteler ve daha yüksek kaldırma yükseklikleri için idealdir. Zincirli Vinç: Daha hafif yükler ve kompaktlık gerektiren uygulamalar için uygundur teçhizat.

Motor:Güçlü bir motor, vinci çalıştırarak sorunsuz ve güvenilir bir kaldırma sağlar. Uluslararası standartlara (örn. IE2/IE3 enerji sınıfı) uygun, enerji tasarruflu, az bakım gerektiren motorlarla donatılmıştır.

Şanzıman:Kaldırma mekanizması, düzgün güç aktarımı ve dayanıklılık için sertleştirilmiş ve hassas işlenmiş bir dişli kutusu içerir.Çalışma sırasında gürültüyü ve titreşimi azaltır.Halat/Zincir:Güç, aşınma direnci ve uzun servis ömrü için yüksek gerilimli çelikten yapılmıştır. Sorunsuz ve güvenli kaldırma işlemleri sağlayın.

Fren Sistemi: Elektromanyetik veya hidrolik frenler, yükü güvenli bir şekilde yerinde tutarak güvenli çalışmayı sağlar. Elektrik kesintisi durumunda otomatik frenleme sağlar. Kanca Bloğu: Güvenli ve stabil yük taşımayı sağlayan, dönebilme özelliğine sahip sağlam bir kanca düzeneği. Emniyet mandalı ile donatılmıştır. yüklerin kazara ayrılmasını önlemek için.

3.Bitiştaşıma

1) Tek Kirişli EOT Vinç - Uç Taşıyıcıya Genel Bakış Uç taşıyıcı, Tek Kirişli EOT Vinç'in kritik bir yapısal ve işlevsel bileşenidir. Vinç kirişinin her iki ucuna monte edilir ve vincin pist kirişleri boyunca hareketini destekler. Uç taşıyıcılar, vincin düzgün, hassas ve verimli yatay hareketini sağlayarak stabilite ve güvenilir çalışma sağlar.

2) Uç Taşıyıcının Temel Özellikleri: Sağlam Yapı: Yapısal bütünlüğü sağlamak için yüksek mukavemetli çelik kullanılarak üretilmiştir. Pist boyunca hareket ederken ana kirişin, vinç ve arabanın yükünü taşıyacak şekilde tasarlanmıştır.

3) Kompakt Tasarım: Tesis içindeki vinç hareketini optimize etmek için hafif ve yerden tasarruf sağlayan tasarım. Dar alanlara veya önceden mevcut altyapıya kolay entegrasyona olanak tanır. Hassas İşlenmiş Bileşenler: Uç taşıyıcı tekerlekler ve şaftlar, düzgün yuvarlanma için hassas şekilde işlenmiştir ve minimum direnç. Dişli kutuları optimum güç aktarımı için doğru şekilde hizalanmıştır.

4) Tahrik Mekanizması: Kontrollü ve güvenilir hareket için motorlar ve dişli kutuları ile donatılmıştır. Verimli güç aktarımını sağlamak için doğrudan tahrik mekanizması veya kuplaj tahriki içerir. Çarpışma Önleme Sistemleri: Vinçler arasında veya vinçler arasında çarpışmaları önlemek için sensörler veya tamponlar içerebilir. ve pist uçları.Bakım Kolaylığı:Modüler tasarım, bileşenlerin değiştirilmesini veya bakımını basitleştirerek arıza süresini en aza indirir.





4.Vinç seyahat mekanizması

1) Vinç Yürüme Mekanizmasının Temel Bileşenleri: Uç Taşıyıcılar: Vinci pist yolları boyunca desteklemek ve yönlendirmek için kirişin her iki ucuna monte edilir.

Tekerlekler, motor sürücüleri ve dişli kutuları ile entegre edilmiştir.

Tekerlekler:Dövme veya dökme çelik tekerlekler, paletler üzerinde düzgün hareket sağlar. Palet tipine bağlı olarak flanşlı veya flanşsız tekerlekler seçenekler arasındadır. Aşınmaya karşı dayanıklılık ve uzun servis ömrü için sertleştirilmiştir.

Motorlar: Yüksek performanslı motorlar hareket mekanizmasına güç sağlar. Motorlar genellikle üç fazlıdır ve hız kontrolü için değişken frekanslı sürücüler (VFD) gibi gelişmiş özelliklere sahiptir. Enerji tasarrufludur ve yüksek görev döngüleri için tasarlanmıştır.

Şanzımanlar: Hassas mühendislikle tasarlanmış dişli kutuları, gücü motorlardan tekerleklere iletir. Helisel veya düz dişli kutuları, minimum gürültü ve titreşimle yüksek tork sağlar.

Tahrik Üniteleri:Doğrudan tahrikli veya kuplajlı tahrik sistemleri, motordan tekerleklere verimli güç aktarımı sağlar. Her iki uç taşıyıcının senkronize hareketi için tasarlanmıştır. Kaplinler ve Şaftlar:Esnek kaplinler, motorları dişli kutularına bağlar, şok yükleri ve titreşimleri emer. Şaftlar düzgün iletim sağlar mekanizma boyunca hareket.

5. Arabalı seyahat mekanizması

1)Araba Çerçevesi: Vinci destekleyen ve tekerleklere bağlanan sağlam bir çelik yapı. Çalışma sırasında güç ve minimum titreşim için tasarlanmıştır. Tekerlekler: Kirişin alt flanşı üzerinde yüksek mukavemetli çelik veya dökme demir tekerlekler çalışır. Hassas işlenmiş tekerlekler Düzgün hareket için düşük yuvarlanma direnci. Vincin kiriş tasarımına bağlı olarak tek flanşlı, çift flanşlı veya flanşsız tekerlek seçenekleri.

2) Motor: Kompakt, yüksek verimli bir motor, araba mekanizmasını çalıştırır. Hız kontrolü için yumuşak başlatma ve değişken frekanslı sürücüler (VFD) gibi özelliklerle donatılmıştır. Şanzıman: Helisel veya düz dişlilerden oluşan bir sistem aracılığıyla motorun gücünü tekerleklere aktarır. .Gürültü ve aşınmayı en aza indirirken tork ve verimlilik için optimize edilmiştir.

3) Kılavuz Makaralar: Raydan çıkmayı önlemek ve stabiliteyi artırmak için tekerleklerin yanında konumlandırılmıştır. Sorunsuz hareket için yanal hareketi azaltır. Kontrol Sistemi: Hassas çalışma için asılı kumanda veya uzaktan kumanda. Doğru konumlandırma için değişken hız seçenekleri sunar.

6.Vinç tekerleği

1) Vinç Tekerleği Çeşitleri Tek Flanşlı Tekerler: Tekerleği yol boyunca yönlendirmek için bir flanşa sahiptir. Genellikle yanal stabilitenin başka mekanizmalar tarafından kontrol edildiği sistemlerde kullanılır.

2)Çift Flanşlı Tekerlekler: Her iki taraftaki flanşlar daha iyi yönlendirme sağlar ve raydan çıkmayı önler. Tipik olarak yüksek hassasiyetli işlemler için veya minimum yanal stabiliteye sahip ortamlarda kullanılır.

3)Düz Tekerlekler: Flanşları yoktur ve düz raylı sistemlerde kullanılır. Denge için harici kılavuz silindirler veya mekanizmalar gerektirir. Özelleştirilmiş Tekerlekler: Yivli veya V tipi tekerlekler gibi belirli palet şekilleri veya uygulamaları için tasarlanmıştır.

7. Vinç Kancası

1) Vinç Kancası Çeşitleri Tek Kanca: Daha hafif yükleri kaldırmak için kullanılan basit, hafif tasarım. Genel amaçlı uygulamalarda yaygındır. Çift Kanca: Yükü eşit şekilde dağıtmak için iki çatal bulunur. Büyük, hacimli veya asimetrik yükleri kaldırmak için uygundur.

2) Ramshorn Kanca: Ağır yükler için tasarlanmış özel bir çift kanca türüdür. Genellikle daha yüksek yük kapasiteleri gerektiren endüstriyel uygulamalarda kullanılır. Özel Kancalar: Belirli endüstriler veya yük gereksinimleri için özel olarak tasarlanmış kancalar. Vinç Kancalarının Temel Özellikleri

3) Yüksek Mukavemetli Malzemeler: Maksimum mukavemet ve dayanıklılık için tipik olarak dövme alaşımlı çelik veya karbon çeliğinden yapılır. Yüksek yük taşıma kapasitesi ve aşınma direnci elde etmek için ısıl işleme tabi tutulur.

4)Emniyet Mandalı:Yükün kazara ayrılmasını önlemek için yaylı bir mandalla donatılmıştır.Dönme Mekanizması:Birçok kanca, yüklerin kolay konumlandırılması için 360 derece dönüşe izin veren bir döner üzerine monte edilmiştir.Yorgunluk Direnci:Tekrarlanan yüklemelere dayanacak şekilde tasarlanmıştır ve boşaltma çevrimleri hatasız gerçekleşir. Korozyon Koruması: Galvanizleme veya boyama gibi yüzey kaplamaları pas ve korozyona karşı direnç sağlar.

Motor

Tek Kirişli EOT Vinç - Motora Genel Bakış Motor, Tek Kirişli EOT Vinç'in hayati bir bileşenidir ve kaldırma sistemi, araba hareket sistemi ve vinç hareket sistemi gibi çeşitli mekanizmalara güç sağlar. Yükleri verimli bir şekilde kaldırmak, taşımak ve konumlandırmak için gereken enerjiyi sağlar. Yüksek performans, güvenilirlik ve dayanıklılık için tasarlanan Tek Kirişli EOT Vinçlerde kullanılan motorlar, enerji verimliliği ve güvenliği korurken zorlu çalışma koşullarının üstesinden gelmek üzere tasarlanmıştır.

Tek Kirişli EOT Vinçlerde Kullanılan Motor Türleri Kaldırma Motoru:Yükleri kaldırmak ve indirmek için kaldırma mekanizmasına güç sağlar.Genellikle hassas konumlandırma için değişken hız kontrolleriyle donatılmıştır.Araba Yürüme Motoru:Vinç kirişi boyunca arabanın hareketini tahrik eder.Pürüzsüz bir şekilde tasarlanmıştır. ve kontrollü yatay hareket.

Vinç Yürüme Motoru: Vincin pist kirişleri boyunca hareketine güç sağlar. Ağır yükleri kaldıracak ve sabit hareket sağlayacak şekilde tasarlanmıştır. Çift Amaçlı Motorlar: Bazı sistemlerde birden fazla vinç işlevine güç verebilen motorlar kullanılır.

.

Sesli ve ışıklı alarm sistemi ve limit anahtarı

Tek Kirişli EOT Vinç - Sesli ve Işıklı Alarm Sistemi Sesli ve ışıklı alarm sistemi, Tek Kirişli EOT Vinçin önemli bir güvenlik özelliğidir. Vincin yakınındaki işçileri ve operatörleri vincin çalışması konusunda uyarmak, böylece kaza riskini en aza indirmek ve işyeri güvenliğini artırmak için tasarlanmıştır. Bu sistem özellikle görünürlük ve farkındalığın sınırlı olabileceği yoğun endüstriyel ortamlarda kritik öneme sahiptir.

Sesli ve Işıklı Alarm Sisteminin Temel Özellikleri Sesli Uyarı: Personeli vincin hareketi veya kaldırma işlemleri konusunda uyarmak için yüksek bir alarm veya zil sesi yayar. Ses yoğunluğu genellikle 85–120 dB arasında değişir ve gürültülü endüstriyel ortamlarda duyulmasını sağlar.Görsel Uyarı: Yanıp sönen veya dönen ışıklar (tipik olarak kırmızı veya sarı) vincin faaliyetini bildirir. Yüksek yoğunluklu LED ışıklar, düşük ışık koşullarında veya uzun mesafelerde görünürlük sağlar.

Otomatik Etkinleştirme:Alarm sistemi, seyahat etme, kaldırma veya indirme gibi vinç işlemleri sırasında otomatik olarak tetiklenir. Dayanıklılık:Zorlu ortamlarda güvenilir çalışma için sağlam, hava koşullarına ve toza dayanıklı muhafazalarla (IP54, IP65) muhafaza edilmiştir.

Enerji Verimliliği: LED ışıklar ve verimli ses mekanizmaları düşük güç tüketimi sağlar. Sesli ve Işıklı Alarm Sisteminin İşlevleri Çalıştırma Uyarıları: Yakındaki çalışanları vincin hareket halinde olduğu veya kaldırma işlemleriyle meşgul olduğu konusunda uyarır.

10.Güvenlik Cihazları

1)Tek Kirişli EOT Vinçlerde Temel Güvenlik Cihazları Aşırı Yük Koruma Cihazı Yük ağırlığını izler ve vincin nominal kapasitesinin üzerindeki yükleri kaldırmasını engeller. Operatörü sesli veya ışıklı sinyallerle uyarır veya yapısal hasarı önlemek için işlemi otomatik olarak durdurur.

2)Acil Durdurma Butonu; Acil bir durumda operatörün tüm vinç işlemlerini anında durdurmasını sağlar. Kolay erişilebilirlik için vinç kontrol paneli veya askı kumandası üzerinde bulunur. Limit Anahtarları; Vinç Limit Anahtarı: Kanca üst noktaya ulaştığında vinci durdurur. veya aşırı kaldırma veya aşırı indirmeyi önleyen alt limit.

3)Vinç Hareket Limit Anahtarı: Raydan çıkmayı önlemek için vincin hareketini pist kirişinin ucunda durdurur.Çarpışma Önleme Sistemi;Diğer vinçlerin veya engellerin yakınlığını tespit etmek için sensörleri kullanır.Çalışma sırasında çarpışmaları önlemek için vinci otomatik olarak yavaşlatır veya durdurur.

4)Sesli ve Işıklı Alarm Sistemi;Vinç hareketi veya kaldırma işlemleri konusunda yakındaki çalışanları uyarır.Gürültülü veya görsel olarak kalabalık ortamlarda güvenliği artıran yüksek sesli alarmlar ve yanıp sönen ışıklardan oluşur.Aşırı Yük Uyarı Göstergesi Yükün ağırlığını dijital veya analog ekranda görüntüler ve Yük vincin kapasitesine yaklaştığında veya bu kapasiteyi aştığında operatörü uyarır.

5)Fren Sistemi; Operasyonlarda veya acil durumlarda vincin kontrollü olarak durdurulması için elektromanyetik veya hidrolik frenleri içerir. Yükün sallanmasını veya kontrolsüz hareketini önleyerek kaldırma veya seyir sırasında stabilite sağlar.



11.Kontrol Modu

1)Tek Kirişli EOT Vinçlerde Temel Güvenlik Cihazları Aşırı Yük Koruma Cihazı, Yük ağırlığını izler ve vincin nominal kapasitesinin üzerinde yük kaldırmasını engeller. Operatörü sesli veya ışıklı sinyallerle uyarır veya yapısal hasarı önlemek için operasyonu otomatik olarak durdurur.

2) Acil Durdurma Butonu; Acil bir durumda operatörün tüm vinç işlemlerini anında durdurmasını sağlar. Kolay erişim için vinç kontrol paneli veya asılı kumanda üzerinde bulunur. Limit Anahtarları Vinç Limit Anahtarı: Kanca üst veya üst noktaya ulaştığında vinci durdurur. alt limit, aşırı kaldırma veya aşırı indirmeyi önler. Araba Limit Anahtarı: Arabanın kiriş uzunluğunun ötesine geçmesini engeller. Vinç Hareket Limit Anahtarı: Vincin pistteki hareketini durdurur Raydan çıkmayı önlemek için kirişin ucu.

3) Çarpışma Önleme Sistemi; Diğer vinçlerin veya engellerin yakınlığını tespit etmek için sensörleri kullanır. Çalışma sırasında çarpışmaları önlemek için vinci otomatik olarak yavaşlatır veya durdurur. Ses ve Işık Alarm Sistemi; Yakındaki çalışanları vincin hareketi veya kaldırma işlemleri konusunda uyarır. Yüksek sesli alarmlar ve yanıp sönen ışıklar gürültülü veya görsel olarak kalabalık ortamlarda güvenliği artırır.

4) Aşırı Yük Uyarı Göstergesi; Yükün ağırlığını dijital veya analog ekranda gösterir ve yükün vincin kapasitesine yaklaşması veya aşması durumunda operatörü uyarır.

Fren Sistemi; Operasyonlarda veya acil durumlarda vincin kontrollü olarak durdurulması için elektromanyetik veya hidrolik frenler içerir. Yükün sallanmasını veya kontrolsüz hareketini önleyerek kaldırma veya seyir sırasında stabilite sağlar.

12. Eskiz

Ana teknik





Tek Kirişli EOT Vinçlerin Temel Avantajları Uygun Maliyet; Daha Düşük İlk Yatırım: Daha az malzeme gerektirir (tek kirişli veya çift kirişli), bu da üretim maliyetlerinin azalmasına yol açar. Ekonomik Kurulum: Basit tasarım ve hafif yapı, kurulumu daha kolay ve daha uygun maliyetli hale getirir. Daha Az Operasyonel Maliyetler:

Daha hafif tasarım sayesinde daha düşük enerji tüketimi, güç gereksinimlerini azaltır.

Hafif ve Kompakt Tasarım Daha Hafif Vinç Ağırlığı: Tek kirişli yapı, vincin toplam ağırlığını azaltarak bina yapıları üzerindeki yükü en aza indirir. Alan Verimliliği Kompakt tasarım, daha az boşluk alanı gerektirir, çalışma alanının optimum kullanımına olanak tanır ve zemin alanı kullanımını maksimuma çıkarır. Daha Basit Yapı: Çift kirişli vinçlere kıyasla daha az bileşen, bakım ve çalıştırmayı kolaylaştırır.

Çok Yönlü Uygulamalar İmalat, depolar, atölyeler, montaj hatları ve bakım görevleri dahil olmak üzere çeşitli endüstriler için uygundur. Hafiften orta iş operasyonlarına kadar değişen, genellikle 20 tona kadar olan yükleri kaldırabilir. Kolay Kurulum ve Bakım Hızlı Kurulum: Basitleştirilmiş yapı ve daha az bileşen, daha hızlı kurulum sağlar. Düşük Bakım Gereksinimleri: Daha az karmaşık mekanik ve elektrik sistemleri, arıza süresini ve bakım maliyetlerini azaltır.

Yüksek Verimli Sorunsuz Çalışma:Değişken hız kontrolleri ve hassas araba hareketi gibi gelişmiş mekanizmalar, yükün verimli şekilde taşınmasını sağlar.Geliştirilmiş Üretkenlik:Malzemelerin hızlı ve güvenilir şekilde kaldırılması ve taşınması, operasyonel iş akışını iyileştirir.Enerji Verimliliği:Hafif ve kompakt olması nedeniyle daha az enerji tüketir tasarım.

Gelişmiş Güvenlik Özellikleri Aşağıdakiler gibi modern güvenlik cihazlarıyla donatılmıştır: Aşırı yük koruma sistemleri Limit anahtarları Acil durdurma düğmeleri Sesli ve ışıklı alarm sistemleri Hem çalışanlar hem de ekipman için güvenli çalışma sağlar.

Esnek Kontrol Seçenekleri Farklı operasyonel ihtiyaçlar için birden fazla kontrol modu sunar:Askı kontrolü: Uygun maliyetli ve basittir.Uzaktan kumanda: Operatörün güvenliğini ve esnekliğini sağlar.Kabin kontrolü: Doğrudan denetim gerektiren daha zorlu uygulamalar için idealdir.







Tek Kirişli EOT Vinçlerin Üretim Tesislerinin Genel Uygulamaları Kullanımı: Üretim birimlerinde, ham maddelerin, yarı mamul ürünlerin ve nihai ürünlerin taşınması için tek kirişli EOT vinçler kullanılır. Montaj, işleme ve diğer üretim süreçlerinde hayati bir rol oynarlar. Örnek: Çelik bobinlerin kaldırılması, montaj parçalarının taşınması veya bileşenlerin üretim hatları boyunca taşınması.

Depolar ve Dağıtım Merkezlerinde Kullanım: Bu vinçler, depolarda yükleme, boşaltma ve stok organizasyonu da dahil olmak üzere malzeme taşıma amacıyla yaygın olarak kullanılmaktadır. Koridorlar arasında hareket edebilme yetenekleri, onları dar alanlardaki malların yönetimi için ideal kılar. Örnek: Paketlerin taşınması, ürünlerin yüksek raflarda depolanması veya kamyonların yüklenmesi/boşaltılması.

Garajlar ve Atölyelerde Kullanım: Atölyelerde ve garajlarda, tek kirişli EOT vinçleri, onarım ve bakım sırasında ağır makinelerin veya araç parçalarının kaldırılmasına ve taşınmasına yardımcı olur. Hassasiyet ve güvenlik gerektiren görevler için gereklidirler. Örnek: Motorları, makine bileşenlerini veya araba parçalarını inceleme, bakım veya onarım için kaldırmak.



İnşaat Sahalarında Kullanım: Tek kirişli EOT vinçler şantiyelerde malzemeleri kaldırmak ve inşaat alanı içindeki farklı yerlere taşımak için kullanılır. Daha küçük inşaat malzemelerinin veya makinelerin taşınmasında yardımcı olurlar. Örnek: Tuğla, çimento torbaları, kirişler veya daha küçük ekipmanlar gibi inşaat malzemelerinin kaldırılması.

Çelik Fabrikaları ve Metal İmalat Kullanımı: Bu vinçler, çelik fabrikalarında veya metal imalat atölyelerinde hammaddelerin, yarı mamul ürünlerin ve nihai ürünlerin taşınmasında kullanılır. Tek kirişli EOT vinçleri kütük, levha veya levha gibi ağır malzemelerin taşınmasına yardımcı olur. Örnek: Daha ileri işlemler veya nakliye için sıcak metal kütüklerin veya ruloların taşınması.

Kağıt ve Kağıt Hamuru Endüstrilerinde Kullanım: Kağıt ve kağıt hamuru endüstrisinde, ağır kağıt rulolarını ve üretimde kullanılan diğer malzemeleri taşımak için tek kirişli vinçler kullanılır. Ayrıca tesis içinde büyük ekipman veya makinelerin taşınmasında da faydalıdırlar. Örnek: Büyük kağıt rulolarının kaldırılması ve yerleştirilmesi, kağıt hamuru balyalarının taşınması veya makine kurulumuna yardımcı olunması.





1. Tasarım aşaması: Müşterinin ihtiyaçlarına ve çalışma ortamına göre nominal yük, açıklık ve kaldırma yüksekliği gibi vincin parametrelerini belirleyin. Tasarımın güvenlik standartlarını ve kullanım gereksinimlerini karşıladığından emin olmak için ana kiriş, uç kiriş, vinç, kaldırma mekanizması vb. dahil olmak üzere ayrıntılı yapısal tasarım gerçekleştirin. Yapının stabilitesini ve dayanıklılığını sağlamak için tasarıma göre uygun malzemeleri (genellikle yüksek mukavemetli çelik) seçin.

2. İmalat aşaması: Tasarım çizimlerine göre gerekli hammadde ve parçaları hazırlayın. Ana kirişler ve uç kirişler gibi yapısal bileşenleri hazırlamak için çeliği kesin, bükün ve şekillendirin. Çeşitli bileşenleri kaynaklayın ve bunları genel bir yapı halinde birleştirin. Bu adım, güç ve stabilite sağlamak için garantili kaynak kalitesi gerektirir.

3. İşleme: Boyutlarının ve doğruluğunun gereksinimleri karşıladığından emin olmak için motorlar, dişliler, rulmanlar vb. gibi temel bileşenlerin işlenmesi. Bileşenlerin boyanması ve galvanizlenmesi gibi korozyon önleyici işlemler, ekipmanın dayanıklılığını ve estetiğini artırır.

4. Elektrik sisteminin kurulumu: Motorlar, kontrolörler, anahtarlar, sensörler ve alarm sistemleri gibi elektrikli bileşenlerin kurulumunu yapın. Elektrik sisteminin normal çalışmasını sağlamak için kabloları bağlayın ve kablolayın.

5. Montaj aşaması: Tüm bileşenleri ve sistemleri bir bütün olarak monte edin, kaldırma mekanizmasını, araba çalıştırma mekanizmasını ve kontrol sistemini bağlayın. Tüm bileşenlerin ve sistemlerin düzgün çalıştığından emin olmak için monte edilmiş vincin kapsamlı bir incelemesini yapın ve ön hata ayıklamayı gerçekleştirin.

6. Test aşaması: Yapısal sağlamlığı ve stabiliteyi kontrol etmek için vinç üzerinde statik yük testi yapın. Performansının tasarım gerekliliklerini karşıladığından emin olmak için vinç üzerinde kaldırma, hareket ettirme, frenleme ve diğer işlevlere ilişkin testler de dahil olmak üzere dinamik testler gerçekleştirin. Çalışma sırasında ekipmanın güvenliğini sağlamak için limit anahtarları, aşırı yük koruması vb. gibi güvenlik cihazlarının fonksiyonlarını kontrol edin.

7. Kalite kontrol: Endüstri standartlarına ve müşteri gereksinimlerine uygunluğu sağlamak için üretim sürecindeki her bağlantıda kalite kontrolü gerçekleştirin. Daha sonraki izlenebilirlik ve analiz için üretim sürecindeki çeşitli verileri ve denetim sonuçlarını kaydedin.

8. Teslimat ve kurulum: Tamamlanan vinci, nakliye sırasında hasar görmemesini sağlayacak şekilde paketleyip nakliyeye hazırlayın. Vinci kurulum için müşterinin sahasına teslim edin ve yerinde hata ayıklama ve kabul işlemlerini gerçekleştirin. Vincin kullanımı ve bakımı konusunda yetkin olduklarından emin olmak için müşterilere operasyon eğitimi verin.

Atölye görünümü:

Şirket, akıllı bir ekipman yönetimi platformu kurdu ve 310 set (set) taşıma ve kaynak robotu kurdu. Planın tamamlanmasının ardından 500'den fazla set (set) olacak ve ekipman ağ oluşturma oranı %95'e ulaşacak. 32 adet kaynak hattı devreye alındı, 50 adet kurulması planlanıyor ve tüm ürün hattının otomasyon oranı %85'e ulaştı.
