Dünyanın En Büyük Tavan Vinci



Endüstriler arası kaldırma yeteneklerini yeniden tanımlayan, son teknoloji ürünü bir mühendislik harikası olan, dünyanın en büyük tavan vincini tanıtmaktan gurur duyuyoruz. Aşırı ağır görevler için tasarlanan bu vinç, gemi yapımı, ağır imalat, inşaat gibi endüstrilerdeki en zorlu gereksinimleri karşılamak için en son teknolojiyi, sağlam tasarımı ve benzersiz kaldırma gücünü birleştirerek yeniliğin zirvesinde duruyor. ve enerji.

2,000 tona varan şaşırtıcı kaldırma kapasitesiyle dünyanın en büyük tavan vinci olan bu vinç, şimdiye kadar tavan sistemleri tarafından taşınan en ağır yükleri kaldırabilme kapasitesine sahiptir ve daha önce imkansız görülen operasyonlara olanak sağlar.Rekor kıran bir özelliğe sahiptir. 200 metreye kadar açıklığa sahip vinç, geniş alanları kolaylıkla kapsayacak şekilde tasarlanmıştır; bu da onu büyük ölçekli endüstriyel kompleksler ve tersaneler için ideal kılar. Büyük boyutlu bileşenler de dahil olmak üzere çok çeşitli yükleri kaldıracak şekilde tasarlanan vinç, Büyük ölçekli inşaat projelerinden karmaşık denizcilik operasyonlarına kadar farklı endüstrilerde kullanım.

Dünyanın en büyük gezer vinci, gelişmiş kaldırma teknolojisine sahiptir. En son kaldırma teknolojisiyle donatılmıştır, en karmaşık ve büyük boyutlu yükler için bile sorunsuz, hassas ve güvenli kaldırma sağlar. Yüksek performanslı motorlar ve dişli sistemleri, minimum enerji tüketimiyle olağanüstü güç sağlar. Sürdürülebilirliğe odaklanan vinç, rejeneratif fren sistemleri ve çevreye duyarlı malzemeler dahil olmak üzere enerji açısından verimli özellikler içerir ve genel karbon ayak izini azaltır.

Dünyanın en büyük tavan vinci sadece yerel kullanıma yönelik değildir; farklı coğrafi bölgelerde kullanılmak üzere üretilmiştir, değişen hava koşullarına dayanıklı sağlam bir yapıya sahiptir ve bu da onu dünya çapında büyük projeler için tercih edilen kaldırma çözümü haline getirmektedir.

Çekirdek Bileşenler:PLC, Motor, Rulman, Şanzıman, Motor, Dişli, Pompa

Menşe Yeri: Henan, Çin

Garanti: 1,5 yıl

Ağırlık (KG):65000 kg

Video giden inceleme:Sağlanan

Makine Test Raporu:Sağlandı

Kaldırma mekanizması:Avrupa vinç arabası

Kontrol yöntemi: Kablosuz Uzaktan Kumanda + Kabin Kontrolü

Maks. Kaldırma Yüksekliği:30 m

Kaldırma hızı:0,5/8 m/dak

Seyahat hızı:2-20m/dak

Çalışma Görevi: A5/2M

Ana elektrik parçaları: Schneider

Vinç özelliği: Yüksek Verimlilik





1.Uzun far

1) Bu devasa vinçlerin ana kirişi veya kirişi, konteynırları kaldırmak için gereken muazzam ağırlık ve yük kapasitelerini desteklemek için genellikle yüksek mukavemetli çelikten yapılır. Vincin ana kirişi genellikle yüzlerce metrelik bir alanı kaplar; vincin kendisi 50 tonu aşabilen bir kaldırma kapasitesine sahiptir (genel tavan vinçleri için) ve bazı özel versiyonlar çok daha fazlasını kaldırabilir.

2) En büyük gezer vinçlerin ana kirişine genellikle kiriş denir. Vincin yükünü destekleyen ve vincin uzunluğu boyunca uzanan birincil yapısal bileşendir. Kiriş, kaldırılan malzemelerin büyük ağırlığını kaldırabilmek için genellikle yüksek mukavemetli çelikten yapılır.

3) Tersanelerde, çelik fabrikalarında veya büyük inşaat projelerinde kullanılanlar gibi çok büyük tavan vinçleri bağlamında, ana kiriş yalnızca yüke değil aynı zamanda vincin çalışması sırasında ortaya çıkan dinamik kuvvetlere de dayanacak şekilde tasarlanmalıdır. Bu vinçler, yükü eşit şekilde dağıtmak için her bir kirişin birlikte çalıştığı, daha fazla güç ve stabilite için çift kirişli tasarımlara sahip olabilir. En büyük vinçler için kiriş genellikle birkaç metre uzunluğundadır ve tüm fabrika katlarını, inşaat sahalarını ve hatta tersaneleri bile kapsayabilir. . Boyut ve teknik özellikler, vincin kaldırma kapasitesine ve özel uygulamaya bağlıdır.



Kaldırma Sistemi

1) Motor: Dünyanın en büyük tavan vincindeki kaldırma sisteminin motoru, vincin büyük yükleri kaldırmasını ve taşımasını sağlayan önemli bir bileşendir. Tersanelerde, çelik fabrikalarında ve ağır üretim tesislerinde kullanılanlar gibi dünyanın en büyük ve en güçlü vinçleri genellikle ağır yük kaldırma için özel olarak tasarlanmış elektrik motorlarına dayanır.

2) Redüktör: Bir tavan vincinin kaldırma sistemindeki bir redüktör (veya dişli redüktör), tipik olarak motorun dönüş hızını azaltan ve torkunu artıran dişli mekanizmasını ifade eder. Redüktörün ana rolü, gücü motordan kaldırma tamburuna veya kaldırma mekanizmasına verimli bir şekilde ileterek ağır yüklerin sorunsuz bir şekilde kaldırılmasını ve indirilmesini sağlamaktır.

3) Tambur: Tambur, etrafına kaldırma kablosunun (veya halatın) sarıldığı ve çözüldüğü makara görevi görür. Bu hareket, vincin motoru tarafından gerçekleştirilir ve tambur döndükçe halat yükü ya kaldırır ya da alçaltır. Büyük vinçlerde tambur sistemi, birkaç yüz ton olabilen dünyadaki en ağır yüklerin bir kısmının kaldırılmasından sorumludur. veya daha fazlası.

4) Tel halat: Tel halat genellikle yüksek mukavemetli çelikten yapılır ve genellikle çekme mukavemetini ve dayanıklılığı artırmak için malzemelerle alaşımlanır. Galvanizli çelik veya polimer kaplamalı halatlar gibi gelişmiş malzemeler, özellikle korozyona ve aşınmaya karşı ek direnç için kullanılır. tersaneler veya açık deniz platformları gibi zorlu ortamlar.

5) Makara bloğu: Büyük bir gezer vinç sisteminde, makara bloğu, kaldırma mekanizmasının bir parçası olarak işlev görür. İçinden kabloların veya halatların geçtiği bir dizi makaradan (veya makaradan) oluşur. Sistem, aşırı ağır yükleri kaldırmak için gereken kuvvet miktarını azaltmak için birden fazla makara kullanır.

6) Kaldırma cihazı: Dünyanın en büyük tavan vincinin kaldırma cihazı, genellikle ağır yükleri kaldırmak ve indirmek için kullanılan kaldırma mekanizmasını ifade eder.

3.Bitiştaşıma

1) Tavan vincinin uç taşıyıcısı, vinç yapısının tekerlek düzeneklerini destekleyen ve vincin raylar boyunca hareketini kolaylaştıran kısmını ifade eder. Vinç hareket mekanizmasının önemli bir bileşenidir. Vinç hareket mekanizmasının önemli bir bileşenidir.

2) Dünyanın en büyük tavan vinçleri için uç taşıyıcılar genellikle son derece sağlam ve çok ağır yükleri destekleyebilecek şekilde tasarlanmıştır. Vincin uç taşıyıcısı, vincin genellikle bir üretim salonu, tersane veya herhangi bir büyük endüstriyel tesisin uzunluğu boyunca monte edilen raylar boyunca hareket etmesine olanak tanır.

3) Uç taşıyıcı, araba (vinci hareket ettiren) ve kaldırma sistemi gibi vincin diğer parçalarıyla birlikte çalışır. Sorunsuz çalışmayı sağlamak ve büyük, ağır yükleri yönetmek için mükemmel bir şekilde senkronize edilmeleri gerekir. Uç taşıyıcılar, özellikle aşırı ağır yükleri taşırken devrilmeyi ve sallanmayı önleyecek stabilite sağlamalıdır. Bu, kaldırma sisteminin hassas ve verimli kalmasını sağlar.



4.Vinç seyahat mekanizması

1) Çalışma prensibi

Vinç yürüyüş mekanizması, vincin çalışma alanı boyunca yatay olarak hareket etmesini sağlayan sistemdir. En büyük vinçlerde son derece ağır hizmet uygulamaları için tasarlanmış bir dizi palet, tekerlek, motor ve yapısal destek içerir. Bu vinçler genellikle uzun mesafelerde ağır yükleri taşırken sorunsuz, istikrarlı ve güvenli çalışmayı sağlamak için ileri teknolojiler kullanır.

2) Vinç çalıştırma mekanizmasının işlevleri

Hareket mekanizmasının birincil işlevi, vincin vincinin vincin köprüsünün uzunluğu boyunca yatay olarak hareket etmesine izin vermektir. Bu, yüksek stresi kaldırabilecek sağlam tekerlekler, raylar ve tahrik sistemleri gerektirir. Vincin rayları boyunca hareketinin hassas kontrolünü sağlar, Malzemelerin yüklenmesi, boşaltılması ve hassas şekilde konumlandırılması için düzgün, kontrollü hareket sağlanması. Bu özellikle büyük, hassas veya ağır yükleri taşırken önemlidir. Modern gezer vinçlerde hareket mekanizması tipik olarak hareketin hızını ve yönünü değiştirebilen elektrik motorları tarafından çalıştırılır. Bu motorlar, ağır yükler altında bile uzun mesafelerde düzgün ve tutarlı hareket sağlayacak şekilde tasarlanmıştır.

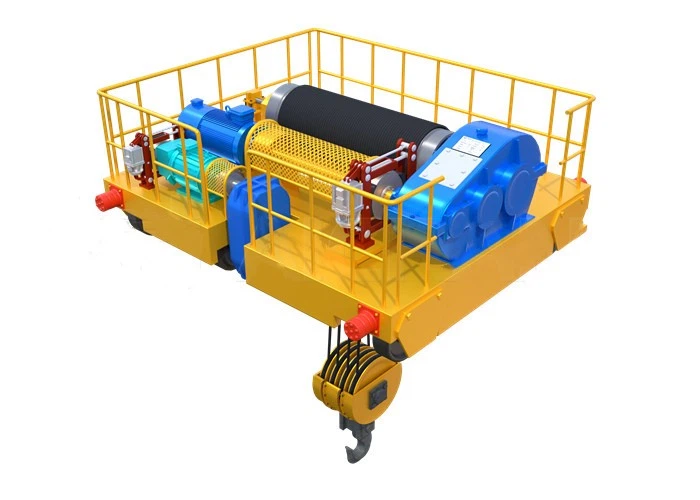

5. Arabalı seyahat mekanizması

1) Yapısal bileşim

Araba çerçevesi: Araba çerçevesi, yükü destekleyen ve arabanın hareketinden sorumlu çeşitli mekanizmaları barındıran ana yapısal bileşendir.

Seyahat Tekerlekleri: Seyahat tekerlekleri, araba çerçevesine monte edilmiştir ve arabayı köprü kirişi veya pist rayları boyunca yönlendirmekten sorumludur. Bu tekerlekler genellikle çelikten yapılır ve çalışma sırasında uygulanan yükleri ve kuvvetleri kaldıracak şekilde tasarlanmıştır.

Tahrik cihazı: Tahrik mekanizması bir elektrik motorundan, dişli kutularından ve tahrik milleri veya bağlantı ünitelerinden oluşan bir sistemden oluşur. Motor genellikle redüksiyon dişlisine veya dişli kutusuna güç verir ve o da daha sonra hareket tekerleklerini çalıştırır.

2) Araba çalıştırma mekanizmasının işlevi

En büyük tavan vincinin araba hareket mekanizması, arabanın (vincin kaldırma mekanizmasını tutan kısmı) vinç yapısının köprüsü veya kirişi boyunca hareketinden sorumlu olan çok önemli bir bileşendir. Kaldırma mekanizmasının (yükleri kaldıran veya indiren) vincin açıklığı boyunca yatay olarak hareket etmesine izin vererek vincin geniş bir alanı kapsamasına ve malzemeleri verimli bir şekilde taşımasına olanak tanır.

6. Vinç tekerleği

1) Tekerleklerin işlevi

Vinç tekerleği, vincin ray rayları boyunca hareket etmesini sağlar. Tekerlekler için kullanılan tasarım ve malzemeler, çalışma sırasında uygulanan aşırı gerilim ve kuvvetlerle başa çıkabilmelerini sağlar. Vinç bir yükü kaldırırken veya indirirken tekerlekler, vincin uygun konuma hareket etmesine yardımcı olarak ağır yüklerin herhangi bir durumda kaydırılmasını mümkün kılar. Çalışma alanı boyunca yön. Vinç tekerlekleri, gezer vincin çalışırken stabilitesinin korunmasında rol oynar. Vinç ağırlığının demiryolu rayları boyunca eşit şekilde dağıtılmasına yardımcı olarak dengesizlik veya devrilme riskini azaltır.

2) Tasarım gereksinimleri

Vinç tekerleğinin kendisi ile ilgili olarak, dünyanın en büyük vinçlerindeki vinç tekerleklerinin tam boyutları, tasarım ve uygulamaya bağlı olarak değişiklik gösterebilir. Bununla birlikte, bu devasa gezer vinçlerdeki vinç tekerlekleri çok büyük olabilir ve genellikle çapı birkaç fit (8 ila 10 fit'e kadar) veya daha fazla olabilir. Bu büyük tekerlekler, muazzam ağırlığı desteklemek ve bu tür dev yapıların düzgün hareket etmesini sağlamak için özel olarak tasarlanmıştır. Bu tekerlekler, son derece dayanıklı olacak şekilde tasarlanmıştır, genellikle yüksek mukavemetli çelik gibi özel malzemelerden yapılmıştır ve taşıma sırasında muazzam ağırlıkları ve kuvvetleri kaldıracak şekilde tasarlanmıştır. operasyon.

7. Vinç Kancası

1) Kanca, yüksek yükler altında mukavemetini ve dayanıklılığını sağlamak için genellikle yüksek mukavemetli alaşımlı çelikten veya karbon çeliğinden yapılır. Malzeme seçiminde yorulma direnci ve aşınma direnci dikkate alınmalıdır. Kancanın tasarımı genellikle U şeklinde veya kapalı olup, kaldırma sırasında düşmesini önlemek için malzemeyi etkili bir şekilde kavrayabilir ve sabitleyebilir. Kancanın yüzeyi genellikle aşınma direncini ve korozyon direncini arttırmak için ısıl işleme tabi tutulur veya kaplanır.

2) Kanca, kaldırma mekanizmasına bir tel halat vasıtasıyla bağlanır ve kaldırılan nesnenin ağırlığını doğrudan taşır. Kaldırma işlemi sırasında kancanın malzemenin yerçekimine ve dinamik yüküne dayanması gerekir. Kaldırma sırasında kanca, kaldırma mekanizması aracılığıyla yükseltilip alçaltılır ve güvenliği sağlamak için stabiliteyi korurken malzemenin dikey yönde hareket etmesine olanak tanır. Kancanın ana işlevi, çeşitli malzemeleri güvenli bir şekilde tutup kaldırmak ve malzemenin hareket sırasında düşmemesini sağlamaktır. Kancanın tasarımı, farklı türdeki vinçlerle (kaldırma halkaları, kıskaçlar, mıknatıslar vb.) hızlı ve kolay bağlantıya olanak tanıyarak operasyonun esnekliğini artırır.

Motor

En büyük tavan vincinin motoru, genellikle ağır yüklerin kaldırılması ve taşınması sırasındaki yüksek güç ve tork gereksinimlerini karşılamak üzere tasarlanmış büyük, endüstriyel sınıf bir elektrik motorudur.

2) Motor, vincin çalışma mekanizmasını çalıştırmak için elektrik enerjisini mekanik enerjiye dönüştürür. Motorun dönüşü, vincin hareketini sağlamak için redüktör aracılığıyla gücü tekerleklere veya kaldırma cihazına iletir. Modern motorlar, farklı çalışma koşullarının ihtiyaçlarını karşılamak amacıyla hassas hız kontrolü ve ayarlama sağlamak için sıklıkla frekans dönüştürücülerle birlikte kullanılır.

3) Ağır kaldırma için kullanılan tavan vinçleri (tersaneler, çelik fabrikaları veya büyük fabrikalar gibi) genellikle yüzlerce beygir gücünden (HP) birkaç bin HP'ye kadar değişen motorlara sahiptir. Büyük tavan vinçlerinin çoğu, üç fazlı asenkron (endüksiyon) kullanır. ) motorlar, ancak bazıları yüksek hassasiyetli kontrol için senkron motorlar kullanabilir. Motorun kapasitesi, vincin kaldırma kapasitesiyle eşleşmelidir; genellikle 100 tona veya daha fazlasına ulaşmalıdır.

.

Sesli ve ışıklı alarm sistemi ve limit anahtarı

1) Sesli ve ışıklı alarm sistemi

Dünyanın en büyük tavan vinçleri genellikle gemi yapımı, çelik imalatı ve büyük ölçekli inşaat gibi ağır endüstrilerde kullanılmaktadır. Bu vinçler, muazzam boyutları ve karmaşıklıkları nedeniyle, güvenli çalışmayı sağlamak ve kazaları önlemek için sesli ve ışıklı alarmlar dahil olmak üzere sağlam güvenlik sistemleri gerektirir.

Sesli Alarmlar: Tavan vinçleri genellikle yüksek, dikkat çekici sesler yayan korna veya siren tabanlı sesli alarmlar kullanır.

Sesli alarmlar, genellikle 100 desibele veya daha yükseğe ulaşan uzun mesafelerden duyulacak şekilde tasarlanmıştır ve genellikle sorun çözülene veya onaylanana kadar devam eder.

Işıklı Alarmlar (Görsel Uyarılar): Vinç, görsel sinyalizasyon için çeşitli ışık sistemleriyle donatılabilir. Vinç yüksek riskli bir bölgede hareket ediyor olabilir, dolayısıyla yakındaki personeli bilgilendirmek için ışıklar yanıp sönebilir.

2) Limit anahtarı

Tavan vincindeki limit anahtarı, vinç mekanizmalarının aşırı hareket etmesini veya aşırı yüklenmesini önlemek için kullanılan çok önemli bir güvenlik bileşenidir. Vincin fiziksel çalışma sınırlarını aşmamasını sağlayarak hem ekipmanı hem de personeli hasar veya yaralanmadan korur. Anahtar tipik olarak, vinç dikey veya yatay olarak hareket aralığının sonuna ulaştığında elektrik devresini keserek çalışır.

Rotterdam Limanı'ndaki veya ağır iş uygulamalarında kullanılan diğer vinçler gibi en büyük vinçlerde limit anahtarları, aşağıdakileri içeren karmaşık bir güvenlik sisteminin parçasıdır: Hareket sonu limit anahtarları: Bunlar, vinç kancasını önler Herhangi bir yönde çok uzağa gitmekten kaçınmak, uç duraklara veya yapının diğer bölümlerine çarpmamasını sağlamak.

Aşırı yük limit anahtarları: Bunlar, vincin nominal kapasitesinden daha fazlasını kaldırıp kaldırmadığını tespit eder ve vincin daha fazla hareket etmesini durdurmak veya alarm vermek gibi güvenlik protokollerini tetikler.

Konumlandırma limit anahtarları: Bunlar, vinç bileşenlerinin konumunu hassas bir şekilde kontrol etmek için diğer sensörlerle birlikte kullanılır.

10.Güvenlik Cihazları

1) Aşırı yük koruma cihazı: Yük Momenti Göstergesi, vincin kaldırma kapasitesini izler ve yük, vincin güvenli bir şekilde kaldırabileceği maksimum ağırlığa yaklaşıyorsa veya onu aşıyorsa operatörü uyarır. Aşırı Yük Sınırlayıcı cihazlar, vincin nominal kapasitesinin üzerinde kaldırılmasını otomatik olarak durdurarak hasarı önler. Vince götürülüp güvenliğin sağlanması.

2) Sallanma Önleme ve Devrilme Önleyici Mekanizmalar: Sallanma Önleme Sistemleri, kaldırma ve indirme işlemleri sırasında yükün salınımını (yük salınımı olarak bilinir) azaltmaya yardımcı olarak daha yumuşak kontrol sağlar ve ani hareketlerden kaynaklanan kazaları önler. Eğim Kontrol Sistemleri, devrilmeyi önler. Yükün uygun dengesini ve yönünü koruyarak yükün veya vinç yapısının.

3) Acil Durdurma Sistemi: Acil Durdurma Butonları vincin her yerine stratejik olarak yerleştirilmiştir, acil durdurma butonları acil bir durumda tüm vinç hareketlerini anında durdurarak tehlikeli durumlara hızlı müdahale edilmesini sağlar. Arıza veya ani güç kaybı durumunda vincin acil frenleme sistemi vincin kontrollü olarak durmasını sağlar.

4) Yakınlık Sensörleri sensörleri, vincin yolundaki engelleri veya personeli algılar ve çarpışmaları önlemek için operatörü uyarabilir. Bu yazılım, vincin hareketini izler ve yakındaki ekipman, yapılar veya diğer vinçlerle çarpışmamasını sağlar.

5) Uyarı Sistemleri: Vinç çalışırken, çevredeki personeli potansiyel tehlikelere karşı uyaran uyarı ışıkları veya sirenleri olabilir. Kabin Uyarı Sinyalleri, vinç operatörünü herhangi bir güvensiz durum veya uyarı konusunda bilgilendiren yanıp sönen ışıkları, kornaları veya sesli uyarıları içerebilir. yük momenti göstergesinden veya diğer sistemlerden.

11.Kontrol Modu

Operatör Kabini: Vinçte, iyi görülebilmesi için yüksekte konumlandırılmış bir operatör kabini bulunmaktadır. Operatör, vincin hareketlerini kontrol etmek için kumanda kolları, düğmeler ve muhtemelen dokunmatik ekranlardan oluşan bir kombinasyon kullanır.

PLC (Programlanabilir Mantıksal Kontrol Cihazı): Bu vinçler genellikle kaldırma, indirme, sallama ve araba hareketleri gibi çeşitli işlemleri yöneten gelişmiş bir PLC sistemi tarafından kontrol edilir. PLC, operatörden, sensörlerden ve güvenlik sistemlerinden gelen girdileri sorunsuz bir şekilde sağlamak için işler. operasyon.

Uzaktan Kontrol: Bazı durumlarda bu ölçekteki vinçler, operatörlerin operasyonları güvenli bir mesafeden ve hatta yerden denetleyebildiği bir uzaktan kumanda sistemi aracılığıyla da çalıştırılabilir.

Güvenlik Sistemleri: Aşırı yükleme, yanlış hizalama veya çevresel faktörlerden (rüzgar gibi) kaynaklanan kazaları önlemek için yük hücreleri, rüzgar hızı dedektörleri ve acil durdurma fonksiyonları dahil olmak üzere çok sayıda yedek güvenlik sistemi mevcuttur.

Otomatik Konumlandırma Sistemleri: Yüksek hassasiyet için, otomatik konumlandırma sistemleri yüklerin yüksek doğrulukla yerleştirilmesine yardımcı olur. Bu sistemler gerçek zamanlı ayarlamalar için sensörleri ve GPS teknolojisini kullanır.

Yük İzleme: Vincin yük sensörleri, aşırı yükü önlemek için kaldırılan nesnenin ağırlığını gerçek zamanlı olarak izler. Aşırı yük koruma sistemleri, yükün güvenli sınırları aşması durumunda çalışmayı otomatik olarak durdurur.

Değişken Frekanslı Sürücüler (VFD'ler): Bu sürücüler, vinç motorlarının hızını kontrol etmek için kullanılır. Özellikle büyük yükleri kaldırırken sarsıntılı hareketleri önlemek için çok önemli olan düzgün hızlanma ve yavaşlama sağlarlar.

Bilgisayar Destekli Kontrol: Modern vinçler genellikle teşhis verileri, performans istatistikleri sağlayan ve kaldırma operasyonlarının daha verimli bir şekilde planlanmasına yardımcı olan bilgisayar sistemleriyle entegre edilir.

Güvenlik ve İzleme Yazılımı: Vincin kontrol sistemi genellikle vincin ve bileşenlerinin sağlığını izleyen yazılımla entegre edilir. Bu yazılım, vincin yapısal bütünlüğü, motor performansı ve diğer kritik ölçümler gibi konularda veriler sağlar.

Rüzgar ve Çevresel Hususlar: Taisun vincinin boyutu ve kaldırdığı aşırı ağırlıklar göz önüne alındığında, hava koşulları, özellikle rüzgar, yakından izleniyor. Vinç, belirli hava koşullarında çalışmanın güvenli olup olmadığını belirleyen sensörlere ve kontrol algoritmalarına sahiptir.





























12. Eskiz



Ana teknik









Son Derece Ağır Yükleri Kaldırabilme Yeteneği

Başlıca avantajı, standart vinçlerin kapasitesinin çok ötesinde, son derece ağır yükleri kaldırabilme ve taşıyabilme yeteneğidir. Bu, özellikle büyük ve ağır bileşenlerin norm olduğu gemi yapımı, havacılık, çelik üretimi ve ağır makine imalatı gibi endüstrilerde faydalıdır. Dünyanın en büyük tavan vinçlerinden bazıları, büyük kütlelerin taşınması için gerekli olan yüzlerce tonluk ağırlıkları kaldırabilir. ekipman veya altyapı parçaları.

Geliştirilmiş Verimlilik ve Üretkenlik

Bir fabrika veya şantiyede büyük yüklerin taşınmasına olanak tanıyan vinç, manuel işçilik ve daha küçük vinç ihtiyacını önemli ölçüde azaltarak genel üretkenliği artırır. Daha büyük vinçler, daha az işlemle ağır parçaları taşıyabilir, arıza süresini azaltır ve montaj veya üretim süreçlerini hızlandırır. .

Maksimum Alan Kullanımı

Tavan vinçleri genellikle zemin alanının sınırlı olduğu ortamlarda kullanılır. Ağır nesneleri yerin üzerindeki bir ray boyunca dikey olarak hareket ettiren bu vinçler, çalışma alanlarını düzenli ve güvenli tutarak aşağıdaki mevcut alanın optimize edilmesine yardımcı olur. Büyük tavanlı vinçler, büyük yapıların montajı veya montajı için hayati önem taşıyan yüksek açıklıklı alanlara erişim için kullanılabilir. ulaşılması zor yerlere erişim.

Gelişmiş Güvenlik

Tavan vinçleri, ağır yüklerin, insan operatörlerinin bunları manuel olarak taşımasına gerek kalmadan taşınmasına olanak tanır; bu da, ağır malzemelerin kaldırılması ve taşınmasından kaynaklanan kaza veya yaralanma riskini azaltır. Bu vinçler genellikle yük izleme sistemleri, çarpışma önleme sensörleri ve acil durum gibi güvenlik özellikleriyle birlikte gelir. Durdurma fonksiyonları hem operatörlerin güvenliğini hem de taşınan malzemelerin bütünlüğünü sağlar.

Hassasiyet ve Kontrol

Büyük gezer vinçler, ağır yüklerin hareketi üzerinde üstün kontrol sağlayarak kazaların önlenmesine yardımcı olur, eşyaların doğru yerleştirilmesini sağlar ve nakliye sırasında hasar riskini azaltır. Gelişmiş kontrol sistemleri ve otomasyon yetenekleri, bu vinçlerin yüksek derecede bir hassasiyetle çalışmasına olanak tanır. Yükleri büyük yüksekliklere veya mesafelere kaldırırken veya taşırken bile hassasiyet.

Uzun Vadeli Yatırım ve Dayanıklılık

En büyük vinçler genellikle onlarca yıl dayanacak şekilde üretilirler ve iyi muhafaza edildikleri takdirde minimum düzeyde bakım gerektirirler. Sağlam tasarımları, performanstan ödün vermeden en zorlu ortamların ve zorlu iş yüklerinin üstesinden gelebilmelerini sağlar. Bu vinçler genellikle önemli bir yatırımdır, ancak endüstriyel ihtiyaçları yıllarca, hatta onlarca yıl boyunca karşılayabilmeleri, onları büyük ölçekli inşaat veya iş yapan şirketler için değerli varlıklar haline getirir. imalat projeleri.

Çok yönlülük

Boyutlarına rağmen bu vinçler çok çeşitli uygulamalarda kullanılabilir. Ağır malzemeleri taşımanın yanı sıra, farklı türdeki yükleri kaldırmak için çeşitli ataşmanlarla (mıknatıslar, tutucular veya özel kaldırma kancaları gibi) donatılabilirler. En büyük vinçlerden bazıları gemi, uçak ve büyük inşaatlarda kullanılır. köprüler gibi yapılar, endüstriler arası çok yönlülüğünü ortaya koyuyor.

Geliştirilmiş Operasyonel Esneklik

Ağır yükleri bir tesisin veya çalışma alanının uzun mesafeleri boyunca taşıma yeteneği, daha fazla esneklik sağlar. Büyük vinçlerin genellikle uzun hareket mesafeleri vardır, bu nedenle öğeleri geniş alanlar üzerinde hareket ettirerek daha dinamik iş akışlarına olanak tanırlar.

Azalan Operasyonel Maliyetler

İlk yatırım önemli olsa da zamanla işletme maliyetleri birden fazla küçük vinç kullanımına göre daha düşük olabilir. Daha yüksek kaldırma kapasiteleri ve daha az kaldırma ihtiyacı nedeniyle, daha büyük tavan vinçleri bakım sıklığını azaltır ve kaldırma işlemlerinin genel maliyet verimliliğini artırır.

Zorlu Ortamlarda Performans Gösterme Yeteneği

Büyük tavan vinçleri, aşırı sıcaklıklar, tehlikeli maddeler veya yüksek düzeyde toz ve döküntü gibi zorlu çevre koşullarına dayanacak şekilde tasarlanabilir. Bu, onları enerji santralleri, kimyasal işleme tesisleri veya çelik fabrikaları gibi yerlerde kullanıma uygun hale getirir.





Gemi inşası: Taisun vinci öncelikle çok büyük ham petrol taşıyıcıları (VLCC'ler), petrol tankerleri ve yüzer platformlar dahil olmak üzere büyük gemilerin inşasında kullanılır. Muazzam kaldırma kapasitesi, geleneksel vinçler için çok büyük olan gemi gövdesi bölümleri ve yüzer iskele bölümleri gibi ağır bileşenlerin taşınması için gereklidir.

Açık Deniz Petrol ve Gaz Endüstrisi: Vinç, açık deniz sondaj kuleleri ve platformlarının montajında ​​etkilidir. Açık denizde petrol arama için gereken yapı ve ekipmanların muazzam ağırlığını kaldırabilir.

Ağır Endüstriyel Ekipman Taşıma: Daha küçük vinçlerin yeteneklerini aşan devasa endüstriyel ekipman ve makinelerin kaldırılması ve taşınması için kullanılır. Bu, büyük ölçekli fabrika bileşenlerini, jeneratörleri, türbinleri ve daha fazlasını içerebilir.

Rüzgar Türbini Yapısı: Vinç, özellikle devasa motor kaportası ve kanatları olan türbinler durumunda, açık deniz rüzgar türbinlerine yönelik büyük bileşenleri kaldırmak ve konumlandırmak için kullanılabilir. Son derece ağır ve büyük bileşenleri kaldırabilme yeteneği, yenilenebilir enerji sektörü için hayati öneme sahiptir.

Ağır Yüklerin Depolanması ve Taşınması: Taisun'un kaldırma kapasitesi, genellikle uzun mesafeli taşıma için olağanüstü ağır yükleri kaldırmasına olanak tanır. Gemilerden veya mavnalardan kargo yükleyebilir ve boşaltabilir ve büyük boyutlu ekipman veya araçları içeren büyük ölçekli lojistik operasyonlarında kullanılmıştır.

Araştırma ve Geliştirme: Vinç aynı zamanda prototipleme, Ar-Ge ve yeni tasarımların test edilmesi için ağır kaldırma gerektiren endüstrilerde deneysel kurulumlar ve testler için bir araç olarak da hizmet vermektedir.

Vinçüretme prosedür

Tasarım ve Mühendislik: Süreç, vincin yük kapasitelerinin, açıklığının ve operasyonel gereksinimlerinin kapsamlı bir analiziyle başlar. Bu spesifikasyonlar müşterinin (örneğin büyük bir tersane, fabrika veya şantiye) ihtiyaçlarına göre toplanır. Mühendisler, vincin yapısal tasarımını oluşturmak için bilgisayar destekli tasarım (CAD) ve sonlu elemanlar analizi (FEA) kullanır. büyük ağırlıkları önemli mesafelere güvenle kaldırabilir. Bu, doğru malzemelerin (çelik, kablolar, elektrikli bileşenler vb.) seçilmesini, vinç boyutlarına, yük kapasitelerine karar verilmesini ve motor sistemleri için güç gereksinimlerinin hesaplanmasını içerir.

Malzeme Temini: Vincin yapımında kullanılan ana malzeme genellikle yüksek mukavemetli yapı çeliğidir. Vincin boyutu ve ağırlığı göz önüne alındığında çeliğin belirli güç, dayanıklılık ve yorulma direnci standartlarını karşılaması gerekir. Vincin mekanizmaları (motorlar, vinçler, dişliler, tekerlekler vb.) için yüksek performanslı malzemeler tedarik edilir. Bu bileşenler özel olarak tasarlanmış olabilir veya uzman üreticilerden seçilebilir.

İmalat ve İmalat: Büyük çelik plakalar ana kirişleri, kirişleri ve yapısal bileşenleri oluşturacak bölümler halinde kesilir. Hassas kesim için genellikle CNC (bilgisayarlı sayısal kontrol) makineleri kullanılır. Kesimden sonra bölümler birbirine kaynak yapılır. Bu boyuttaki bir vinç için kaynak, eğrilmeyi veya yapısal kusurları önlemek için dikkatli bir şekilde yapılır; hassasiyet ve tutarlılık için genellikle robotik kaynak makineleri kullanılır. Tambur, halatlar, motorlar ve dişlileri içeren kaldırma mekanizması, vince entegre edilmeden önce ayrı olarak monte edilir.

Alt Montaj ve Ana Montaj: Ana yatay kiriş veya kiriş (vincin köprüsü), genellikle bu tür ağır bileşenleri taşımak için özel olarak tasarlanmış bir fabrikada büyük bölümler halinde monte edilir. Çapraz kirişler imal edilir ve vincin hareket mekanizması (bu, Pist boyunca hareket edecek vinç) monte edilir. Buna, tramvay sistemi ve vincin birlikte hareket etmesi için ray sistemi de dahildir. Bu boyuttaki bir vinç genellikle, operatörlerin vincin karmaşık operasyonlarını idare edebilmesi için özel elektronik ve kontrol sistemleriyle birleştirilmiş bir kontrol kabinine sahip olacaktır.

Bileşenlerin Entegrasyonu: Yüksek voltajlı güç kaynağı, kontrol panelleri ve iletişim sistemleri dahil olmak üzere elektrik sistemleri entegre edilmiştir. Bu sistemler vincin hareketini, hızını, kaldırmasını ve yük yönetimini kontrol eder. Büyük vinçler, sorunsuz, kontrollü çalışmayı sağlamak için aşırı yük koruması, acil durum frenleri, limit anahtarları ve sensörler dahil çok sayıda güvenlik sistemi içerir.

Test ve Kalibrasyon: Vinç, yük taşıma kapasitesinin yanı sıra çeşitli dinamik koşullar altında çalışabilme yeteneğini doğrulamak için sıkı testlere tabi tutulur. Teslimattan önce vinç, tüm hareketleri, hızı, yük kontrolünü kontrol ederek operasyonel performansı açısından test edilir. ve komutlara yanıt. Sensörler, kontrol sistemleri ve güvenlik özellikleri, vincin tasarım özelliklerine göre çalışmasını sağlamak için kalibre edilir.

Taşıma ve Montaj: Vincin devasa boyutları nedeniyle çoğu zaman demonte parçalar halinde sevk edilmekte, her bir parçası kara veya deniz yoluyla montaj sahasına nakledilmektedir. Vinç montaj sahasına varıldığında montajı yapılmaktadır. Bu, büyük bileşenleri kaldırmak ve konumlandırmak için daha küçük vinçlerin veya diğer ağır ekipmanların kullanılmasını gerektirebilir. Vinç, sahada monte edildikten sonra, tüm sistemlerin sahada doğru şekilde çalıştığından emin olmak için son teste tabi tutulur.

8. Hizmete Alma ve Devir Teslim: Vinç operatörleri ve bakım personeli, ekipmanın nasıl kullanılacağı ve temel sorun giderme işlemlerinin nasıl yapılacağı konusunda eğitilir. Başarılı bir şekilde devreye almanın ardından vinç, tam bir işletim kılavuzları ve bakım programları seti ile birlikte müşteriye teslim edilir. Birçok üretici, vincin onlarca yıl boyunca güvenilir bir şekilde çalışmasını sağlamak için sürekli destek ve bakım sözleşmeleri sunar.

Atölye görünümü:

Şirket, akıllı bir ekipman yönetimi platformu kurdu ve 310 set (set) taşıma ve kaynak robotu kurdu. Planın tamamlanmasının ardından 500'den fazla set (set) olacak ve ekipman ağ oluşturma oranı %95'e ulaşacak. 32 adet kaynak hattı devreye alındı, 50 adet kurulması planlanıyor ve tüm ürün hattının otomasyon oranı %85'e ulaştı.
