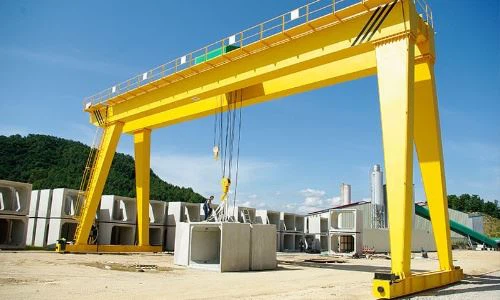

20 Ton Portal Vinç





Çift kirişli portal vinç, verimli, sağlam ve büyük yük operasyonlarına uygun bir tür ağır hizmet tipi kaldırma ekipmanıdır. Genellikle büyük kargo depolarında, depolarda, fabrikalarda, limanlarda vb. kullanılır. Güçlü bir taşıma kapasitesine ve geniş bir uygulama yelpazesine sahiptir ve geniş açıklıklı bir çalışma ortamında karmaşık kaldırma görevlerini gerçekleştirebilir.

Çift kirişli portal vinçler, yükü eşit şekilde dağıtabilen ve ekipmanın yük taşıma kapasitesini artırabilen iki ana kirişle tasarlanmıştır. Büyük tonajlı malların kaldırılmasına uygundurlar. Çift kirişli tasarımı sayesinde vinç, özellikle ağır nesneleri kaldırırken sorunsuz çalışır ve çok az titreşime sahip olur, bu da operasyonun güvenliğini ve verimliliğini sağlar. Açık hava kargo depolarında, limanlarda, rıhtımlarda, çelik ve inşaat gibi endüstriyel alanlarda yaygın olarak kullanılmakta olup, ağır hava koşullarına uyum sağlayabilmektedir.

Çift kirişli yapı, vincin daha yüksek yükleri kaldırmasına, kaldırma süresini kısaltmasına ve iş verimliliğini artırmasına olanak tanır. Ekipman, çalışma sırasında personelin ve ekipmanın güvenliğini sağlamak için çoklu güvenlik koruma önlemleriyle donatılmıştır. Modüler tasarım ve yüksek kaliteli bileşenler, ekipmanın bakımını kolaylaştırır ve hizmet ömrünü uzatır.

4) Vincin farklı çalışma ortamlarında en iyi performansını sağlamak için, belirli kaldırma ağırlıkları, açıklıklar, çalışma hızları ve özel çalışma koşulları dahil olmak üzere farklı müşterilerin ihtiyaçlarına göre kişiselleştirilmiş özelleştirme hizmetleri sağlayabiliriz.



Garanti :1 Yıl

Ağırlık (KG):35000 kg

Özellik: Portal Vinç

Uygulama: Tren İstasyonu / Deniz Limanı / Avlu / Metro

Anma Kaldırma Momenti: Farklı

Malzeme: Q235/Q345

Çalışma Sıcaklığı:-40~40 derece

Bacak alanı:Normalden daha büyük

Kontrol: Kabin kontrolü

Elektrikli parçalar:Schneider

Güç Kaynağı: 380~480V, 50Hz/60Hz

Güç kaynağı: M5~M8 (ISO)

Ana elektrik parçaları: Schneider Markası

Vinç özelliği: Yüksek Verimlilik







1.Uzun far

1) Çift kirişli portal vincin ana kirişi iki paralel çelik kirişten oluşur ve yere bacaklar aracılığıyla bağlanır, ekipmanın ağırlığını ve kaldırılan nesnenin ağırlığını taşır.

2) Ana kiriş genellikle yüksek sertlik ve mukavemet sağlayabilen ve ağır yüklerin olduğu kaldırma işlerine uygun olan kutu tipi çelik bir yapı ile tasarlanmıştır. Kutu tipi kiriş, üst ve alt kapak plakalarından ve gövde plakalarından oluşur ve genellikle yüksek mukavemetli çelik plakalarla kaynaklanır. Bazı ana kirişlerde ayrıca, küçük ve orta büyüklükteki çift kirişli portal vinçler için uygun olan ve nispeten hafif ve yeterli mukavemet sağlayan H-şekilli çelik kullanılır.

3) Ana kiriş genellikle kaynağın tekdüzeliğini ve gücünü sağlamak için otomatik bir kaynak işlemi kullanılarak üretilir. Çatlak, gözenek gibi kaynak kusurlarını önlemek için kaynak işlemi sırasında sıkı kalite kontrol yapılır. Uzun kirişin zorlu ortamlarda paslanmasını ve korozyona uğramasını önlemek için ana kiriş genellikle kaynak sonrası kumlanır ve paslanmaya karşı dayanıklı hale getirilir ve korozyon önleyici boya ile kaplanır veya galvanizlenir.

Kaldırma Sistemi

1) Motor: Kaldırma mekanizmasının güç kaynağı, genellikle üç fazlı asenkron motor veya değişken frekanslı motor olan motordur. Motor tarafından sağlanan dönme gücü, tel halatın sarılmasını ve çözülmesini sağlamak için redüktör aracılığıyla tambura iletilir, böylece kancanın veya diğer kaldırma ekipmanının kaldırılması ve indirilmesi sağlanır.

2) Redüktör: Redüktör, motorun yüksek hızlı dönüşünü azaltmak ve bunu tambura iletmek için kullanılır, böylece vincin uygun bir hızda kaldırılıp indirilebilmesi sağlanır. Redüktör, dişli aktarımı yoluyla etkili yavaşlama ve kuvvet artırma fonksiyonlarına sahip olup, kaldırma mekanizmasının ağır yük koşullarıyla başa çıkmak için yeterli tork sağlayabilmesini sağlar.

3) Tambur: Tambur, tel halatın geri çekilmesini ve serbest bırakılmasını doğrudan kontrol eden, böylece kancanın kaldırılmasını ve indirilmesini gerçekleştiren tel halatın çekirdek bileşenidir. Tambur çelikten yapılmıştır ve yüzeyi sertleştirilmiştir, bu da tel halatın yüksek hızlı çalışma sırasında aşınmasını etkili bir şekilde önleyebilir.

4) Tel halat: Çelik tel halat, ağır nesnelerin taşınmasında ana kuvvet aktarım bileşenidir. Tamburun sarılması ve makara bloğunun işbirliği sayesinde çelik tel halat, ağır nesnelerin dikey olarak kaldırılmasını gerçekleştirir. Çelik tel halat çok sayıda yüksek mukavemetli çelik telden dokunmuştur ve son derece yüksek çekme mukavemetine ve aşınma direncine sahiptir.

5) Makara bloğu: Makara bloğu tel halatın iletim yönünü değiştirir, gerekli kaldırma gücünü azaltır ve çalışma esnekliğini artırır. Makara bloğu genellikle hareketli bir makara ve sabit bir makaradan oluşur. Hareketli makara askıya bağlanır ve sabit makara, kaldırma mekanizmasının braketine sabitlenir.

6) Fren: Fren, kaldırma mekanizmasındaki önemli bir güvenlik bileşenidir; vinç çalışmayı bıraktığında ağır nesnenin atalet veya yerçekimi nedeniyle aniden düşmesini önlemek için kullanılır. Fren genellikle, motor güç sağlamayı bıraktığında otomatik olarak devreye giren ve ağır nesneyi havada tutan bir elektromanyetik fren veya hidrolik frendir.

7) Limit anahtarları: Limit anahtarları, kancanın veya askının ayarlanan kaldırma veya indirme limit konumunu aşmasını önlemek için kullanılır. Ortak limit anahtarları üst ve alt limit anahtarlarını içerir. Kanca önceden ayarlanmış üst veya alt limit pozisyonuna ulaştığında limit anahtarı, kancanın yukarıya veya aşağıya çarpmasını önlemek için motorun güç kaynağını otomatik olarak kesecektir.



3.Bitiştaşıma

1) Uç kirişinin işlevi, vincin tüm yapısını desteklemek ve vincin, araba çalıştırma mekanizması ile birlikte ray üzerinde uzunlamasına hareketini gerçekleştirmektir. İki ana kirişi birbirine bağlayarak tekerlekler ve tahrik cihazları takarak vincin yükünü koşu parkuruna düzgün bir şekilde dağıtır, ekipmanın çalışma sahasında esnek bir şekilde hareket etmesini sağlar.

2) Çift kirişli portal vincin uç kirişi, tüm vincin önemli bir yük taşıyan ve hareketli yapısıdır. Tekerlek takımları, tahrik cihazları ve kılavuz cihazlar gibi bileşenler sayesinde vincin ray üzerinde sorunsuz çalışmasını sağlar, fren ve limit anahtarları gibi güvenlik cihazlarıyla da vincin güvenli çalışmasını sağlar. Makul tasarım ve düzenli bakım, uç kirişin servis ömrünü büyük ölçüde uzatabilir ve vincin genel çalışma verimliliğini ve güvenliğini artırabilir.

3) Uç kirişin ana bileşenleri.

①Çerçeve yapısı: Uç kirişi genellikle, tüm vincin statik ve dinamik yüklerine dayanacak yeterli sağlamlık ve mukavemete sahip, yüksek mukavemetli çelikten yapılmış kutu tipi veya I tipi bir yapıdır.

②Tekerlek seti: Uç kirişteki tekerlek seti, ray ile doğrudan temas halinde olan kısımdır. Vinç yükünün palete dağıtılması ve boyuna hareketin gerçekleştirilmesinden sorumludur. Tekerlekler genellikle tahrikli tekerleklere ve tahrikli tekerleklere ayrılır. Tahrik tekerlekleri, vinci hareket ettirmek için motora ve tahrik sistemine bağlanırken, tahrikli tekerlekler yardımcı destek rolü oynar.

③Tahrik cihazı: Uç kirişteki tahrik cihazı, vinç arabasının çalışmasından sorumludur ve genellikle bir elektrik motoru, bir redüktör, bir kaplin ve bir frenden oluşur.

④Kılavuz cihaz: Ray üzerinde çalışırken vincin sapmasını veya raydan çıkmasını önlemek için, uç kirişi genellikle bir kılavuz cihazla donatılmıştır.

⑤Kayma önleyici cihaz: Çalışma sırasında beklenmedik durumlar (güçlü rüzgarlar, ani yük değişiklikleri vb.) nedeniyle vinç tekerleklerinin raydan çıkmasını önlemek için, genellikle uç kirişe bir kayma önleyici cihaz takılır.

⑥Limit anahtarları: Vincin ray üzerinde tasarlanan çalışma aralığını aşmasını önlemek için limit anahtarları genellikle uç kirişin her iki ucuna takılır.



4.Vinç seyahat mekanizması

1) Çalışma prensibi

Çalıştırma ve hızlanma: Araba çalıştırma sistemi, hızı azaltmak ve torku artırmak için redüktörü çalıştıran, dönmeye başlamak için tahrik tekerleğini tahrik eden ve arabayı ray boyunca çalışacak şekilde çalıştıran elektrik motoru tarafından başlatılır.

Sorunsuz çalışma: Arabanın tahrik tekerlekleri ve tahrikli tekerlekleri, ray üzerinde eşzamanlı olarak yuvarlanır. Kılavuz cihazı, arabanın ray boyunca düzgün bir şekilde hareket etmesini sağlar. Aynı zamanda raydan çıkmayı önleyici cihaz, arabanın güvenli çalışmasını sağlar.

Yavaşlama ve durma: Durmak gerektiğinde, frenleme cihazı, aracı yumuşak bir şekilde yavaşlatmak ve ataletsel kaymayı önlemek için belirlenen konumda doğru bir şekilde durdurmak için freni kullanır.

Limit koruması: Tramvay rayın sonuna doğru çalıştığında, tramvayın rayın sonuna çarpmasını ve hasara neden olmasını önlemek için limit anahtarı motorun çalışmasını durdurmak üzere tetiklenecektir.

2) Vinç çalıştırma mekanizmasının işlevleri

Yatay hareket: Vinç çalıştırma mekanizması, vincin çalışma alanındaki yatay hareketinden sorumludur ve kaldırma vincinin ana kiriş üzerinde çalışmasını destekler.

Yük dağıtımı: Birden fazla tekerleğin konfigürasyonu sayesinde yük, palet üzerinde eşit şekilde dağıtılabilir, böylece birim paletin basıncı azaltılır ve palet deformasyonu ve aşınması azaltılır.

Konumlandırma doğruluğu: Vinç hareket mekanizması, kaldırma işleminin güvenliğini ve doğruluğunu sağlamak için belirtilen konumda doğru bir şekilde durabilir.

5. Arabalı seyahat mekanizması

1) Yapısal bileşim

Araba çerçevesi: Araba çerçevesi, tüm araba hareket mekanizmasının temel yapısıdır. Kaldırma mekanizmasının ağırlığını ve kargo yükünü taşımak için genellikle yüksek mukavemetli ve sağlamlığa sahip kaynaklı veya dökme çelik yapıdan yapılır. Yapının seyahat sırasında deforme olmamasını ve arabanın sorunsuz çalışmasını sağlamak için araba çerçevesinin burulma ve sıkıştırma direncine sahip olması gerekir.

Tekerlekler ve paletler: Araba, tekerlekleri aracılığıyla çift kirişli ana kirişin rayında hareket eder. Tekerlekler genellikle tahrikli tekerleklere ve tahrikli tekerleklere ayrılır. Tahrik tekerlekleri güç sağlamak için elektrik motoruna bağlanır ve tahrik edilen tekerlekler yardımcı destek ve denge görevi görür.

Tahrik cihazı: Tahrik sistemi, genellikle bir elektrik motoru, bir redüktör ve bir aktarma mekanizmasından oluşan arabanın güç kaynağıdır. Tahrik tekerleği, arabanın ana kiriş boyunca yanal hareketini gerçekleştirmek için kullanılır.

Kılavuz cihazı: Arabanın çalışma sırasında sapmasını veya raydan çıkmasını önlemek için araba çalıştırma mekanizması bir kılavuz cihazı ile donatılmıştır. Kılavuz tekerlekler genellikle arabanın yanal salınımını önlemek için ana kirişin rayının yan duvarı ile temas halinde kalacak şekilde arabanın her iki yanında ayarlanır.

Fren sistemi : Troley çalıştırma mekanizmasının fren sistemi, troleynin durma pozisyonunu kontrol etmek, ihtiyaç duyulduğunda hızlı ve güvenli bir şekilde durmasını sağlamak ve troleynin atalet nedeniyle çalışma parkurundan çıkmasını önlemek için kullanılır.

Limit Switch : Limit switch, arabanın ana kiriş üzerinde çalışırken önceden belirlenen aralığı aşmamasını sağlamak ve arabanın ana kirişin iki ucuna çarpmasını önlemek için kullanılır.

Kablo makarası veya kablo makarası: Arabanın tahrik sistemine güç sağlamak amacıyla, araba Seyahat mekanizması genellikle kabloyu yönetmek ve korumak için bir kablo makarası veya kablo makarası cihazıyla donatılır ve kablonun uygun uzunluk ve gerginliği koruyabilmesini sağlar. Arabanın hareketi sırasında her zaman.

2) Arabanın hareket mekanizmasının işlevi

Çift kirişli portal vincin araba mekanizması, yayıcının veya kaldırma mekanizmasının ana kiriş boyunca yanal hareketini gerçekleştirmekten sorumlu olan önemli bir cihazdır. Malların açıklık yönünde hassas konumlandırılmasını ve taşınmasını tamamlamak için kaldırma mekanizmasıyla birlikte kullanılır. Araba mekanizması, çift kirişli portal vinçte çok önemlidir ve çalışma sahasında vincin yanal kapsamını ve operasyonel esnekliğini belirler.

6.Vinç tekerleği

1) Tekerleklerin işlevi

Destek ve yük taşıma: Vinç tekerlekleri, vincin ana yük taşıyan parçalarıdır ve tüm vincin ağırlığını ve kaldırılan yükün ağırlığını destekler. Tekerlekler vincin ağırlığını palete temas ederek eşit şekilde palete dağıtarak vincin hareket halindeyken ağır yükü sorunsuz bir şekilde taşıyabilmesini sağlar.

Mobil işlevsellik sağlayın: Vinç tekerlekleri, vincin ray boyunca yatay veya dikey olarak hareket etmesini sağlar. Elektrik motoru tahrik tekerleğini çalıştırır ve tekerlekler tüm arabayı ray üzerinde sürmek için dönerek vincin geniş çalışma ihtiyaçlarını karşılar.

Kararlı çalışma: Arabanın tekerlekleri raylarla temas halindedir, bu da vincin ağır yükler altında sorunsuz bir şekilde hareket etmesini ve sallanma veya devrilmeyi önlemesini sağlar. Aynı zamanda tekerlekler, vincin raydan çıkmasını veya kaymasını önlemek için rayların her iki tarafına da sıkıca oturabilecek flanşlarla tasarlanmış olup, yüksek hızlarda hareket ederken ekipmanın güvenliğini ve stabilitesini sağlar.

Sürtünmeyi ve aşınmayı azaltın: Araba tekerlekleri genellikle tekerlekler ve raylar arasındaki sürtünmeyi azaltmak ve böylece çalışma sırasında enerji tüketimini azaltmak için rulmanlar gibi sürtünme önleyici cihazlarla donatılmıştır. Yüksek kaliteli tekerlek malzemeleri ve makul yağlama ve bakım, aşınmayı azaltabilir, tekerleklerin servis ömrünü uzatabilir ve vincin uzun süreli ve verimli çalışmasını sağlayabilir.

Hassas konumlandırma elde edin: Arabanın tekerlekleri, vincin ray üzerinde belirlenen konuma doğru şekilde hareket etmesini sağlamak için vincin tahrik ve kontrol sistemiyle birlikte çalışır. Tekerleklerin hassas yuvarlanma ve frenleme sistemleri sayesinde vinç tam olarak ihtiyaç duyulan yerde durarak kaldırma işinin güvenli ve verimli bir şekilde tamamlanmasını sağlar.

Yüklerin emilmesi ve dağıtılması: Tekerlekler, vincin çalışması sırasında oluşan şok ve titreşimin emilmesine ve dağıtılmasına yardımcı olarak vincin düzgün çalışmasını sağlar ve aşırı darbe kuvveti nedeniyle vinç gövdesine veya paletine zarar gelmesini önler. Bu, vincin yapısal bütünlüğünün ve çalışma güvenliğinin korunması açısından özellikle önemlidir.

Kılavuzluk işlevi: Tekerlek flanşı ve kılavuz cihazı, vincin önceden ayarlanmış yol yönü boyunca ilerlemesini sağlamak ve yanal sapmayı önlemek için birlikte çalışır. Kılavuzluk işlevi, uzun mesafelerde çalışan vinçler için özellikle önemlidir; vincin her zaman doğru yolda kalmasını ve çalışma sapmalarından kaçınmasını sağlar.

7. Vinç Kancası

1) Kanca, ağır cisimleri doğrudan taşıyan ve sabitleyen kısımdır. Kaldırma mekanizmasının tel halatına bağlanarak eşyaların asılması ve kaldırılmasında kullanılır. Kancanın dönme ve emniyet kilidi cihazı, çalışma sırasında esnekliğini ve güvenliğini sağlar.

2) Kaldırma kancaları genellikle esnemeye ve yorulmaya karşı dayanıklı ve çeşitli ağır nesnelerin kaldırılmasına uygun olan yüksek mukavemetli çelikten yapılır.

Motor

Motorların temel teknik gereksinimleri

1.Yüksek başlangıç ​​torku: Yük büyük olduğunda, özellikle ağır yüklerin başlangıç ​​gereksinimlerine dayanabilmesi gereken kaldırma motoru sorunsuz bir şekilde başlayabilir.

2. Doğru hız regülasyonu: Motorun, farklı çalışma koşulları altında çalışma gereksinimlerine uyum sağlamak ve çalışma sırasında düzgün çalışmayı sağlamak için iyi bir hız regülasyon fonksiyonuna sahip olması gerekir.

3. Güvenilir fren sistemi: Acil bir durumda ağır nesnelerin kazara düşmemesini sağlamak için kaldırma motorunun güvenli ve güvenilir bir frenle donatılması gerekir.

4. Enerji tasarrufu: Enerji tasarrufu ve çevre koruma gereksinimleriyle birlikte, giderek daha fazla sayıda çift kirişli portal vinç, enerji tüketimini azaltmak için değişken frekanslı motorlar ve sabit mıknatıslı senkron motorlar kullanıyor.

.

Sesli ve ışıklı alarm sistemi ve limit anahtarı

1. Sesli ve ışıklı alarm sistemi

Sesli ve ışıklı alarm sistemi, vincin çalışması sırasında özellikle tehlikeli hareketlere (kaldırma, indirme, hareket ettirme gibi) karşı sesli ve ışıklı sinyaller vererek operatörü ve çevredeki personeli vincin çalışma durumu konusunda uyarmaktır. Potansiyel güvenlik tehlikelerini önlemek için.

2. Limit anahtarı

Limit anahtarı, çift kirişli portal vincin kaldırma, indirme veya taşıma sırasında güvenli aralığı aşmasını sınırlamak için kullanılan bir güvenlik cihazıdır. Vincin belirlenen aralıkta güvenli bir şekilde çalışmasını sağlamak için vincin hareket limit pozisyonunu mekanik veya elektriksel yollarla tespit eder.

10.Güvenlik Cihazları

1. Aşırı yük sınırlayıcı: Kaldırılan yük, vincin nominal yükünü aştığında, aşırı yük sınırlayıcı bir alarm çalacak ve ekipmanın aşırı yük hasarını veya güvenlik kazalarını önlemek için kaldırma işlemini durduracaktır.

2. Tampon: Vincin arabası veya arabası rayın sonuna doğru hareket ettiğinde, tampon, ekipmanın hasar görmesini ve kazaları önlemek için darbe kuvvetinin çoğunu emebilir.

3. Fren: Elektrik kesintisi veya acil durumlarda fren, asılı nesnelerin düşmesini veya ekipmanın hareket etmeye devam etmesini önlemek için vinci hızlı bir şekilde frenleyebilir.

4. Anemometre: Rüzgar hızı güvenli çalışma aralığını aştığında anemometre, güçlü rüzgarların neden olduğu devrilme veya raydan çıkma kazalarını önlemek için operatöre işlemi durdurmasını hatırlatmak üzere bir alarm çalacaktır.

5. Çarpışma önleme cihazı: Bir algılama cihazı ayarlandığında, iki vinç belirli bir mesafeye yaklaştığında, vinçler arasındaki çarpışmaları önlemek için sistem otomatik olarak yavaşlayacak veya duracaktır.

6. Acil durdurma düğmesi: Tehlikeli bir durum veya ekipmanda anormallik tespit edildiğinde acil durdurma düğmesine basın, sistem derhal güç kaynağını kesecek, tüm hareketleri durduracak ve kazaları önleyecektir.

7. Elektrik koruma cihazı: Elektrik sistemi arızalandığında vincin çalışmaya devam etmesini önleyin.

8. Palet kelepçesi (rüzgar kelepçesi): Vinç çalışmayı bıraktığında veya kuvvetli rüzgarlarla karşılaştığında, palet kelepçesi, vincin raydan çıkmasını veya rüzgar veya atalet nedeniyle tehlikeye neden olmasını önlemek için vinci ray üzerinde sabitleyecektir.

11.Kontrol Modu

1. Manuel kontrol modu

Manuel kontrol modu, operatörün ekipman üzerindeki kontrol düğmelerini veya kumanda kollarını manuel olarak çalıştırarak vincin çeşitli hareketlerini doğrudan kontrol etmesi anlamına gelir. Bu yöntem, operatörün gerçek zamanlı çalışmasına dayanır ve vinç hiçbir işlemi bağımsız olarak gerçekleştirmez.

2. Uzaktan kumanda modu

Uzaktan kumanda, operatörün vinci kablosuz bir uzaktan kumanda cihazı (genellikle elde taşınan bir uzaktan kumanda) aracılığıyla uzaktan kontrol etmesi anlamına gelir. Bu yöntem, operatörün vinci tehlikeli veya dar çalışma alanına uygun bir mesafeden kontrol etmesine olanak tanır.

3. Yarı otomatik kontrol modu

Yarı otomatik kontrol modu, otomasyon teknolojisini manuel çalışmanın bir parçası ile birleştirir. Bu modda bazı işlemler otomatik olarak tamamlanırken bazı kısımlar ise manuel müdahale gerektirir. Bu mod operatörün yükünü azaltabilir ve daha yüksek verimlilik ve güvenlik sağlayabilir.

4. Tam otomatik kontrol modu

Tam otomatik kontrol modu, vincin önceden ayarlanmış programlara veya sensör geri bildirim verilerine göre tüm işlemleri insan müdahalesine gerek kalmadan otonom olarak tamamlayabileceği anlamına gelir. Bu mod genellikle sensörlere, bilgisayar sistemlerine ve otomasyon kontrol programlarına dayanır.

5. Değişken frekanslı hız kontrolü

Değişken frekanslı hız kontrol modu, frekans dönüştürücü aracılığıyla motorun hızını kontrol eder, böylece vincin sorunsuz başlatılması, durdurulması ve çalıştırılması sağlanır. Bu kontrol yöntemi yalnızca çalışma stabilitesini arttırmakla kalmaz, aynı zamanda enerji tüketimini de etkili bir şekilde azaltır.

12. Eskiz

Ana teknik





1. Güçlü taşıma kapasitesi

Çift kirişli portal vinç, büyük yükleri taşıyabilen, ağır ve süper ağır kaldırma işlemlerine uygun, büyük ekipmanların ve ağır nesnelerin taşınması için uygun olan çift kirişli yapıyı benimser.

2. Yüksek stabilite

Çift kirişli tasarım, vincin genel yapısını daha stabil hale getirir, yüksek yük koşullarında ekipmanın stabilitesini artırır ve devrilme ve sallanma riskini azaltır.

3. Geniş uygulanabilirlik

Çift kirişli portal vinçler fabrikalar, depolar, limanlar vb. gibi çeşitli endüstriyel alanlarda kullanılabilir ve malzeme taşıma, montaj ve bakım dahil olmak üzere çeşitli kaldırma işlemleri için uygundur.

4. Sorunsuz çalışma

Yüksek performanslı motorlar ve invertör kontrol sistemleriyle donatılan vinç, kaldırma, indirme ve taşıma sırasında sorunsuz çalışarak ekipman ve mallar üzerindeki etkiyi azaltır.

5. Esnek çalışma

Çift kirişli portal vinçler çeşitli hareket modlarına (kaldırma, taşıma, döndürme) erişebilir, karmaşık operasyon gereksinimlerine uyum sağlayabilir ve operatörler belirli koşullara göre esnek bir şekilde ayarlama yapabilir.

6. Uygun bakım

Yapısal tasarımı nedeniyle, çift kirişli portal vincin çeşitli bileşenlerine yaklaşmak ve incelemek nispeten kolaydır ve bakım ve bakım çalışmaları nispeten basittir ve arıza süresini azaltır.

7. Yüksek güvenlik

Çalışma sırasında güvenliği sağlamak ve kazaları etkili bir şekilde önlemek için genellikle aşırı yük sınırlayıcı, limit anahtarı, sesli ve ışıklı alarm sistemi vb. gibi çeşitli güvenlik cihazlarıyla donatılmıştır.





1. İmalat

Ağır ekipman taşıma: Ağır nesnelerin güvenli bir şekilde kaldırılmasını ve taşınmasını sağlamak için freze makineleri, torna tezgahları vb. gibi büyük makine ve ekipmanların taşınmasında kullanılır.

Montaj işi: Üretim hattında ağır ürünlerin veya bileşenlerin montajına yardımcı olun.

2. İnşaat alanı

Yapı malzemelerinin kaldırılması: Özellikle büyük inşaat projelerinde beton ve çelik yapılar gibi yapı malzemelerinin kaldırılmasında kullanılır.

Ekipman kurulumu: klima ekipmanı ve asansörler gibi büyük ekipmanların ve elektromekanik sistemlerin kurulumuna yardımcı olur.

3. Depolama ve lojistik

Kargo yükleme ve boşaltma: Limanlarda, rıhtımlarda ve depolarda, iş verimliliğini artırmak için konteynerlerin, malların ve hammaddelerin yüklenmesine ve boşaltılmasına yardımcı olur.

Depolama yönetimi: Otomatik depolarda malların elleçlenmesi ve depolanmasını gerçekleştirir.

4. Metalurji endüstrisi

Hammadde taşıma: Yüksek sıcaklık ve ağır yük ortamlarına uygun, çelik, alüminyum vb. gibi metal hammaddeleri ve bitmiş ürünleri işlemek için kullanılır.

Fırınların ve fırın yüklerinin taşınması: Üretim süreçlerinin sorunsuz ilerlemesini sağlamak için fırınlardaki malzemelerin taşınmasına yardımcı olun.

5. Gemi inşa endüstrisi

Gövde ve ekipman kaldırma: Tersanelerin karmaşık çalışma ortamına uyum sağlamak üzere gemi montajı ve büyük ekipmanların kurulumu için kullanılır.

Taşıma: Laboratuvarın güvenliğini ve verimli çalışmasını sağlamak için ağır laboratuvar ekipmanı ve malzemelerinin taşınmasında kullanılır.





1. Tasarım ve Planlama

Talep Analizi: Müşteri ihtiyaçları ve kullanım senaryolarına göre vincin özelliklerini, yükünü, açıklığını, kaldırma yüksekliğini vb. belirlemek için detaylı talep analizi yapılır.

Mühendislik Tasarımı: Mühendisler, tasarımın ilgili standartları ve spesifikasyonları karşıladığından emin olmak amacıyla yapısal, mekanik, elektrik ve diğer yönleri içeren ayrıntılı tasarımı gerçekleştirmek için CAD ve diğer tasarım yazılımlarını kullanır.

2. Malzeme Temini

Malzeme Seçimi: Tasarım gereksinimlerine göre uygun çelik, motor, kontrol sistemi ve diğer bileşenleri seçin.

Tedarikçi Taraması: Malzemelerin kalitesini ve güvenilirliğini sağlamak için malzeme ve bileşen tedarikçilerini tarayın.

3. İşleme ve İmalat

Kesme ve Şekillendirme: Ana kirişleri, uç kirişleri ve diğer yapısal bileşenleri oluşturmak için çelik üzerinde kesme, kaynak, bükme ve diğer işlemler.

İşleme: Boyut ve doğruluğun tasarım gereksinimlerini karşıladığından emin olmak için tornalama, frezeleme, delme vb. gibi önemli bileşenlerin hassas şekilde işlenmesi.

Yüzey İşlem: Korozyon direncini ve estetiği arttırmak için sprey, galvaniz veya paslanmaya dayanıklı metal parçalar.

4. Montaj

Bileşen Montajı: Tam bir vinç yapısı oluşturmak için ana kirişi, uç kirişi, arabayı, kaldırma mekanizmasını ve diğer bileşenleri birleştirin.

Elektrik sisteminin kurulumu: Elektrik sisteminin normal çalışmasını sağlamak için motorlar, kontrol kabinleri, sensörler, limit anahtarları vb. elektrikli ekipmanların kurulumunu yapın.

5. Hata ayıklama ve test etme

Ön hata ayıklama: Her bir bileşenin koordinasyonunu ve çalışmasını kontrol etmek için vincin ön hata ayıklamasını gerçekleştirin.

Yük testi: Nominal yük altında vincin güvenliğini ve dengesini sağlamak için yük testi yapın ve aşırı yük koruması ve limit anahtarları gibi güvenlik cihazlarının işlevlerini test edin.

Performans testi: Tasarım gereksinimlerini karşıladıklarından emin olmak için vincin kaldırma hızı, çalışma hızı, frenleme etkisi vb. performans göstergelerini test edin.

6. Kalite denetimi

Kalite denetimi: İlgili standartlara uygunluğu sağlamak için vincin görünümü, boyutu, performansı vb. dahil olmak üzere kapsamlı bir kalite denetimi gerçekleştirin.

Güvenlik değerlendirmesi: Tüm güvenlik cihazlarının ve sistemlerinin normal çalışmasını sağlamak için güvenlik değerlendirmesi yapın.

7. Teslimat ve kurulum

Paketleme ve taşıma: Nitelikli vinçleri paketleyin ve bunları müşteri sahasına taşınmak üzere hazırlayın.

Yerinde kurulum: Temel üretim ve ekipman hata ayıklaması da dahil olmak üzere müşteri gereksinimlerine göre yerinde kurulum gerçekleştirin.

Eğitim ve devir: Operatörleri, ekipmanın çalıştırma yöntemleri ve güvenlik önlemleri konusunda uzmanlaştıklarından ve devir teslim işini tamamladıklarından emin olmak için eğitin.















Malzeme Denetimi

Kalite Denetimi: Tasarım gerekliliklerini ve ulusal standartları karşıladıklarından emin olmak için satın alınan hammaddeler üzerinde sıkı kalite denetimi gerçekleştirilir.

Malzeme Depolama: Nitelikli malzemeler, korozyon veya hasarları önlemek amacıyla sınıflandırmasına göre depolanır.

Kesme ve Şekillendirme

Çelik Kesim: Tasarım çiziminin boyutuna göre çeliği kesmek için plazma kesme, lazer kesme veya alevle kesme ve diğer teknolojileri kullanın.

Şekillendirme İşleme: Ana kirişi, uç kirişi ve diğer yapısal parçaları üretmek için çelik levhayı bükme, haddeleme, kaynak ve diğer işlemlerle şekillendirin.

Kaynak

Bileşen Kaynağı: Kesilen ve şekillendirilen çelik parçalar ana kiriş, uç kiriş ve araba gibi ana yapılara kaynak yapılır. Yapısal sağlamlığı ve kaynak kalitesini sağlamak için kaynak işleminin sıkı bir şekilde kontrol edilmesi gerekir.

Kaynak Muayenesi: Herhangi bir çatlak veya başka kusur olmadığından emin olmak amacıyla kaynakları incelemek için tahribatsız muayene teknolojisini (ultrasonik test, radyografik test gibi) kullanın.

İşleme

Hassas İşleme: Boyut doğruluğunu ve yüzey kalitesini sağlamak için vincin tekerlek setleri, yatak yuvaları, kasnaklar vb. gibi temel bileşenleri üzerinde hassas işleme gerçekleştirilir.

Tüm makinenin montajı

Genel montaj: Ön montaj temelinde, ana kirişin, uç kirişin, kaldırma mekanizmasının, yürüme mekanizmasının vb. son montajı da dahil olmak üzere vincin genel montajı gerçekleştirilir.

Devreye alma ve test etme

Dinamik koşullar altında, kaldırma, yürüme, yönlendirme ve diğer işlevlerin testleri de dahil olmak üzere vincin çalışma performansı test edilir. Montajı yapılan köprü vincinin genel boyutu, tüm boyutların tasarım gerekliliklerini karşıladığından emin olmak için kontrol edilir.

Püskürtme ve korozyon önleyici işlem

Yüzey işlemi Pas giderme: Vinç yüzeyindeki pasın çıkarılması, yaygın yöntemler arasında kumlama, dekapaj vb. yer alır. Astar püskürtme: Metal oksidasyonunu ve korozyonu önlemek için işlenmiş yüzeye korozyon önleyici astar püskürtün. Son kat püskürtme Renkli püskürtme: Vince koruyucu ve dekoratif bir etki kazandırmak için müşteri gereksinimlerine veya endüstri standartlarına göre son kat püskürtün. İşaretleme: Püskürtme sonrasında vincin kimlik bilgilerini model, nominal yük vb. spesifikasyonlara uygun olarak işaretleyin.

Fabrika ve kurulum

Paketleme ve taşıma

Ambalaj koruması: Taşıma sırasında hasar görmesini önlemek için vincin ana bileşenlerini koruyucu bir şekilde paketleyin. Taşıma düzenlemesi: Ekipman boyutuna ve taşıma koşullarına göre vinci müşterinin sahasına taşımak için uygun bir taşıma yöntemi seçin.

Kabul ve teslimat

Müşteri kabulü

Yerinde kabul: Müşteri, ekipmanın performansını ve kalitesini kontrol etmek için sözleşme gerekliliklerine ve teknik şartnamelere göre vincin yerinde kabulünü gerçekleştirir.

Sorunun giderilmesi: Herhangi bir sorun bulunursa, ekipmanın müşterinin gereksinimlerini tam olarak karşıladığından emin olmak için üreticinin bunları zamanında düzeltmesi gerekir. Teslimat ve kullanım Çalıştırma eğitimi: Üretici genellikle müşterinin operatörlerine, vinci doğru ve güvenli bir şekilde çalıştırabilmelerini sağlamak için eğitim verir.
