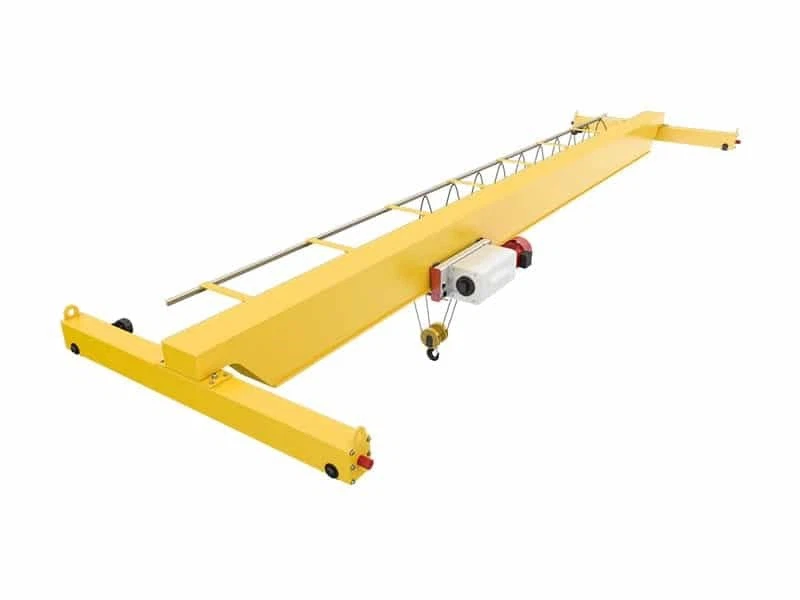

Tek Kirişli Köprülü Vinç





1. Tek Kirişli Köprülü Vinç, genellikle atölyelerde, depolarda, fabrikalarda ve diğer yerlerde malzeme taşıma ve kaldırma için kullanılan yaygın bir köprülü vinç türüdür.

2. Tek Kirişli Köprülü Vinç esas olarak yatay bir köprüden (tek kiriş) ve iki destek ayağından oluşur. Vincin köprüsü fabrika atölyesinin çalışma alanını kaplar ve her iki taraftaki destek ayakları, vincin yanal yöndeki stabilitesini sağlamak için ray üzerinde desteklenir.

3. Tek kirişli köprülü vincin köprüsü, malları kaldırmak ve kaldırmaktan sorumlu bir veya daha fazla vinç arabasıyla donatılmıştır. Araba, fabrikanın uzunluk yönünde köprü boyunca hareket eder ve arabadaki vinç, köprünün genişlik yönünde kaldırılabilir ve indirilebilir.

4. Tek kirişli köprülü vincin yük kapasitesi genellikle küçüktür, hafif ve orta yük taşıma için uygundur. Yük kapasitesi genellikle 1 ila 20 ton arasındadır, ancak belirli özellikler farklı üreticilerin tasarımına göre değişecektir.

5. Tek kirişli köprülü vinç, üretim atölyelerinde, depolarda, lojistik merkezlerinde, çelik fabrikalarında ve diğer yerlerde yaygın olarak kullanılır, özellikle sınırlı alana sahip ortamlarda, malzeme taşıma için dikey alanı etkili bir şekilde kullanabilir.

Maksimum Kaldırma Yüksekliği: 6~30m

Garanti: 1 Yıl

Ağırlık (KG):1500 kg

Maksimum Kaldırma Yükü:32 Ton

Açıklık: 7.5-31.5m veya özelleştirilmiş

İşçi Sınıfı:A3/A4/A5

Kaldırma Kapasitesi: 3,5,10,16,20,25,32 ton

Güç: 3P 220--440 V/50HZ 60HZ

Çalışma Sıcaklığı:-20-40 derece





1.Ana kiriş

1. Tek kirişli köprülü vincin ana kirişi, vincin yükünü esas olarak taşıyan ve vincin çalışmasını destekleyen temel yapısal parçasıdır.

2. Tek kirişli köprülü vincin ana kirişi genellikle kutu kiriş veya I kiriş yapısı kullanır, her ikisi de yanal yükleri etkili bir şekilde taşıyabilir. Kutu kirişler daha yüksek rijitliğe ve stabiliteye sahipken, I kirişler daha hafiftir ve daha küçük yüklerin olduğu durumlar için uygundur.

3. Tek kirişli köprülü vincin ana kirişi genellikle yeterli yük taşıma kapasitesine ve dayanıklılığa sahip olduğundan emin olmak için yüksek mukavemetli çelikten yapılır. Çeliğin seçimi ve işlenmesi vincin güvenliği ve performansı için çok önemlidir.

4. Tek kirişli köprülü vincin ana kirişi, yapısal bütünlüğünü ve normal işleyişini sağlamak için kullanım sırasında düzenli olarak denetlenmeli ve bakımı yapılmalıdır. Buna çeliğin korozyonunun, kaynak noktalarının bütünlüğünün ve bağlantı parçalarının aşınmasının kontrol edilmesi dahildir.

Kaldırma Sistemi

Tek kirişli köprülü vincin kaldırma sistemi, malzemelerin kaldırılması ve taşınmasını tamamlamak için kullanılan temel bileşenidir.

2.Kaldırma sistemi esas olarak şu bileşenlerden oluşur: vinç, tel halat veya zincir, motor, fren sistemi, kontrol sistemi, kasnak ve kılavuz tertibatı.

3. Genel olarak, tek kirişli köprülü vincin kaldırma sistemi, bu bileşenlerin koordineli çalışmasıyla verimli ve güvenli malzeme taşıma sağlar.



Son Kiriş

1. Tek kirişli köprülü vincin uç kirişi, esas olarak ana kirişi desteklemek ve onu destek ayakları veya raylar üzerine sabitlemekten sorumlu olan vinç yapısının önemli bir parçasıdır.

2. Tek kirişli köprülü vincin uç kirişleri, genellikle yatay veya hafif eğimli bir yapıda, ana kirişin her iki ucunda bulunur. Uç kirişin iki tarafı, atölye veya fabrikanın raylarına sabitlenmiş destek ayaklarına bağlanır. Uç kirişin temel işlevi, ana kirişin ağırlığını taşımak ve ana kirişin yükünü destek ayaklarına veya raylara eşit şekilde dağıtmaktır. Çalışma sırasında vincin stabilitesini sağlar. Uç kirişe, atölye veya fabrikanın rayları boyunca hareket eden tekerlekler veya raylar monte edilir ve tüm vinç sisteminin belirli bir aralıkta yanal olarak hareket etmesini sağlar. Uç kiriş, yeterli mukavemet ve dayanıklılık sağlamak için genellikle yüksek mukavemetli çelikten yapılır. Çelik seçimi ve işleme teknolojisi, uç kirişin performansı için çok önemlidir.

3. Genel olarak, uç kiriş tek kirişli bir köprülü vinçte destekleme ve taşımada önemli bir rol oynar ve tasarımı ve bakımı vincin çalışma stabilitesini ve güvenliğini doğrudan etkiler.

















Vinç hareket mekanizması

1. Tek kirişli köprülü vincin vinç hareket mekanizması, vincin ana kiriş üzerinde yatay bir ray boyunca hareket etmesini sağlamak için kullanılan vincin temel bileşenlerinden biridir. Bu mekanizmanın temel işlevi, vincin çalışma alanında daha geniş bir alanı kapsayabilmesi için ana kiriş üzerinde yanal hareket sağlamaktır.

2. Tek kirişli köprülü vinçlerin vincin çalışması genellikle bir kontrol paneli veya çalışma kolu ile kontrol edilir, bu sayede operatör vincin hareketini başlatabilir, durdurabilir, hızlandırabilir veya yavaşlatabilir. Bazı modern tek kirişli köprülü vinçlerde, uzaktan kumanda sistemi donatılabilir ve operatör vincin hareketini uzaktan kontrol edebilir, bu da daha fazla operasyonel esneklik ve güvenlik sağlar.

3. Genel olarak, Vinç hareket mekanizmasının tasarımı ve bakımı, tek kirişli köprü vinçlerinin performansı ve güvenliği için çok önemlidir. Hassas tasarım ve etkili bakım sayesinde, troley'in ana kiriş üzerinde düzgün ve verimli bir şekilde hareket etmesini sağlayarak vincin çalışma verimliliğini ve güvenilirliğini artırabilir.





























Arabanın hareket mekanizması

1. Tek kirişli köprülü vincin troley çalıştırma mekanizması, troley'i ana kirişin genişlik yönünde hareket ettirmekten sorumlu olan vincin önemli bir parçasıdır. Bu mekanizma, vincin ana kiriş üzerinde daha geniş bir çalışma alanını kaplamasını sağlar.

2. Tek kirişli köprülü vincin arabası genellikle bir araba gövdesi, bir tahrik cihazı ve bir destek tekerleğinden oluşur. Araba gövdesi, vincin askısını veya vincini monte etmek için bir braketle donatılmıştır. Arabanın ana işlevi, yükün kaldırılması ve aktarılması için ana kirişin genişlik yönünde hareket etmektir.

3. Troley tekerlekleri, ana kiriş üzerindeki bir kılavuz ray veya ana kiriş üzerindeki bir çelik ray olabilen ray boyunca yuvarlanır. Tekerleğin tasarımı ve rayın düzlüğü, troley'nin düzgün çalışmasını doğrudan etkiler. Troley'nin ana kiriş üzerinde dengeli çalışmasını sağlamak için, tasarım genellikle troley'nin doğru ray üzerinde kalmasına ve sapma veya sıkışmayı önlemesine yardımcı olan kılavuz cihazları içerir.

4. Troley'in hareketi ve işletimi genellikle bir kontrol paneli veya bir kol tarafından kontrol edilir ve operatör troley'i çalıştırabilir, durdurabilir, hızlandırabilir veya yavaşlatabilir. Bazı modern tek kirişli köprü vinçlerde, operatörün troley'in hareketini uzaktan kontrol etmesini sağlayan bir uzaktan kumanda sistemi bulunabilir ve bu da daha fazla operasyonel esneklik ve güvenlik sağlar.

Troley çalışma mekanizmasının tasarımı ve bakımı, tek kirişli köprülü vincin genel performansı için çok önemlidir. Hassas tasarım ve düzenli bakım sayesinde, troley'in ana kiriş üzerinde düzgün ve verimli çalışması sağlanabilir, böylece vincin çalışma verimliliği ve güvenliği artırılabilir.



6.Vinç tekerleği

1. Tek kirişli köprülü vincin tekerlekleri, ana kirişin yükünü taşıyıcı raylara aktarmaktan ve vincin ana kiriş üzerinde düzgün bir şekilde hareket etmesini sağlamaktan sorumlu olan çalışma mekanizmasının temel bir bileşenidir.

2. Tek kirişli köprülü vincin tekerlekleri genellikle yük ve aşınmaya dayanacak şekilde yüksek mukavemetli çelikten yapılır. Çelik tekerlekler yüksek yüklere ve zorlu çalışma ortamlarına dayanabilir. Tekerlekler, katı tekerlekler veya iç delikli göbek tekerlekleri gibi farklı biçimlerde olabilir. Tekerleklerin kenarlarında genellikle raylarda düzgün yuvarlanmaya izin veren jantlar bulunur.

3. Tek kirişli köprülü vincin tekerlekleri ana kiriş üzerindeki raylar veya raylar boyunca yuvarlanır. Raylar ana kirişe monte edilmiş çelik raylar veya özel olarak tasarlanmış kılavuz raylar olabilir. Tekerleklerin aşınmasını ve düzensiz çalışmasını önlemek için yüzeylerinin pürüzsüz ve deformasyonsuz olduğundan emin olmak için rayların düzenli olarak denetlenmesi ve bakımı yapılması gerekir.

Tekerlekler, tek kirişli köprülü vincin istikrarlı çalışması için önemli bir bileşendir. Hassas tasarım ve bakım sayesinde, tekerleklerin ana kiriş üzerinde düzgün hareketi sağlanır ve böylece vincin genel performansı ve çalışma verimliliği iyileştirilir.

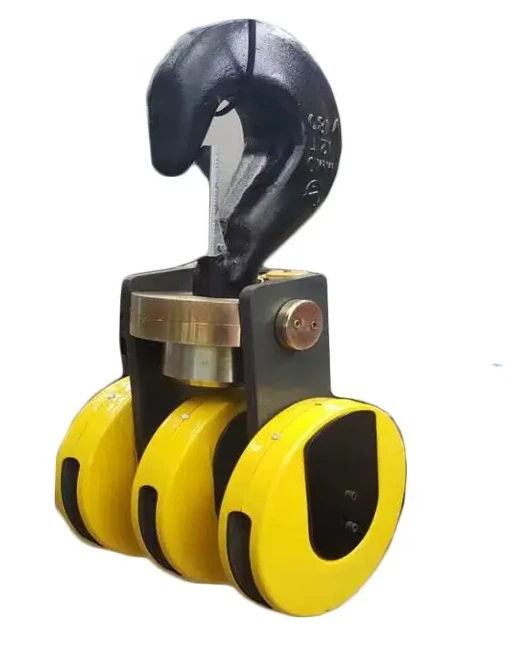

Vinç kancası

1. Tek kirişli köprülü vincin kancası, yükü doğrudan askıya almak ve hareket ettirmek için kullanılan kaldırma sistemindeki temel bileşenlerden biridir. Kancanın tasarımı ve işlevi çok önemlidir ve vincin çalışma verimliliğini ve güvenliğini doğrudan etkiler.

2. Kancanın yapısı:

Kanca gövdesi: Kancanın genellikle kavisli olan ve yükü sıkıca asabilmesini sağlayan ana kısmı. Kanca gövdesinin tasarımı, mukavemet ve denge gereksinimlerini karşılamalıdır.

Kanca ucu: Kanca ucu, yük ile temas eden kısımdır ve genellikle malzemeyi veya aksesuarları daha iyi kavramak için daha keskin olacak şekilde tasarlanmıştır.

Kanca deliği veya kanca: Kancada genellikle zincirleri, tel halatları veya diğer sapanları bağlamak için bir veya daha fazla kanca deliği bulunur.

Malzeme ve imalat:

Malzeme: Kanca genellikle yüksek yükler altında mukavemetini ve dayanıklılığını sağlamak için yüksek mukavemetli alaşımlı çelikten yapılır. Çeliğin seçimi ve ısıl işlem süreci, kancanın performansı için çok önemlidir.

Üretim süreci: Kanca üretim süreci, yeterli mukavemet ve aşınma direncine sahip olmasını sağlamak için dövme, ısıl işlem ve yüzey işlemi gibi işlemleri içerir.

Yük kapasitesi:

Nominal yük: Kancanın nominal yükü, vincin maksimum yük kapasitesini karşılamalı veya aşmalıdır. Kancanın tasarımı ve imalatı, güvenliği sağlamak için çalışma yükünün maksimum değerini hesaba katmalıdır.

Güvenlik faktörü: Kancanın tasarımı, aşırı yüklenme veya beklenmeyen durumlarla başa çıkabilmek için belirli bir güvenlik faktörünü içermelidir.

3. Kısacası, tek kirişli köprülü vincin önemli bir bileşeni olan kancanın tasarımı, üretimi ve bakımı, vincin malzeme taşıma operasyonlarını verimli ve güvenli bir şekilde gerçekleştirebilmesini sağlamak için güvenlik standartlarına ve teknik gerekliliklere kesinlikle uymalıdır.



Motor

1. Tek kirişli köprülü vincin motoru, vincin çalışması ve kontrolü için temel güç kaynağıdır. Motorun temel işlevi, vincin arabası, taşıyıcı ve vincin kaldırma sistemi dahil olmak üzere vincin çeşitli parçalarını çalıştırmaktır.

2. Tek kirişli köprülü vincin motoru hakkında detaylı bilgiler aşağıdadır:

Motor çeşitleri:

AC motorlar: Tek kirişli köprü vinçlerin çoğu, basit yapıları, düşük bakım maliyetleri ve güvenilir çalışmaları nedeniyle AC motorlar kullanır. AC motorlar, sürekli çalışma gerektiren uygulamalar için uygundur.

DC motorlar: Özellikle daha hassas hız kontrolü ve daha yüksek başlangıç ​​torku gerektiren uygulamalarda DC motorlar kullanılabilir.

Motorun fonksiyonları:

Arabanın sürülmesi: Motor, arabayı redüktör ve şanzıman sistemi aracılığıyla ana kirişin genişliği boyunca hareket ettirmek için sürer.

Arabanın sürülmesi: Motor ayrıca arabayı ana kirişin uzunluğu boyunca hareket ettirmek için sürebilir, böylece vincin çalışma alanında yanal hareketi sağlanır.

Kaldırma sisteminin tahrik edilmesi: Motor, yükün kaldırılması ve indirilmesini tamamlamak için kaldırma sistemini bir vinç veya zincir vasıtasıyla tahrik eder.

Kontrol sistemi:

Frekans konvertörü: Bazı modern vinçler, daha hassas kontrol ve daha yüksek enerji verimliliği elde etmek için motorun hızını ve torkunu ayarlayabilen frekans konvertörleriyle donatılmıştır.

Elektrik kontrol sistemi: Motorun çalışması genellikle başlatma, durdurma, hızlandırma ve yavaşlatma gibi işlevleri içeren bir elektronik kontrol sistemi tarafından yönetilir. Elektronik kontrol sistemi manuel bir çalışma paneli, basmalı düğme anahtarları veya modern bir dokunmatik ekran arayüzü olabilir.

3.Genel olarak, elektrik motoru tek kirişli köprülü vinçte hayati bir rol oynar ve performansı ve bakımı vincin verimliliğini ve güvenliğini doğrudan etkiler. Elektrik motorunu doğru bir şekilde seçip dikkatlice bakımını yaparak vincin istikrarlı çalışması ve uzun süreli kullanımı sağlanabilir.

.



Ses ve ışık alarm sistemi& limit anahtarı

1. Tek kirişli köprülü vincin sesli ve görsel alarm sistemi ve sınır anahtarı, vincin güvenli çalışmasını sağlamak için önemli bileşenlerdir. Bu sistemler, aşırı yüklemeyi, yanlış çalışmayı ve diğer olası güvenlik tehlikelerini önlemek için vincin çalışmasını izlemeye ve kontrol etmeye yardımcı olur.

Tek kirişli köprülü vincin ses ve ışık alarm sistemi

Ses ve ışık alarm sistemi, operatörü veya çevredeki personeli, potansiyel tehlikeler veya ekipmanın anormal durumu konusunda uyarmak için ses ve ışık kombinasyonuyla uyarır. Genellikle ekipmanın başlatılması, durdurulması, aşırı yüklenmesi, arızalanması vb. gibi uyarılar vermek için kullanılır ve operatörün zamanında önlem almasını sağlar. Ses ve ışık alarm sistemi genellikle operatörün ve çevredeki personelin alarm sinyalini açıkça duyup görebilmesini sağlamak için vinçte göze çarpan bir yere kurulur. Alarm sisteminin uyarıları etkili bir şekilde iletebilmesini sağlamak için ses ve ışık yoğunluğunu çalışma ortamına ve ihtiyaçlara göre ayarlayın.

3. Tek kirişli köprülü vincin limit anahtarı

Limit anahtarı, vincin her hareketli parçasının konumunu izlemek ve önceden belirlenmiş çalışma aralığını aşmasını önlemek için kullanılır. Bu, ekipmanı hasardan korumaya ve güvenli çalışmayı sağlamaya yardımcı olur. Vincin bir parçası limit anahtarı tarafından ayarlanan konuma yaklaştığında veya ulaştığında, limit anahtarı ekipmanın daha fazla hareket etmesini durdurmak için otomatik olarak tetiklenir. Limit anahtarları genellikle ana kirişin, troleybüsün, taşıyıcının ve diğer hareketli parçaların önemli konumlarına monte edilir. Kurulum konumu, belirli tasarım ve çalışma gereksinimlerine göre belirlenmelidir.

Hata ayıklama: Kurulumdan sonra, önceden belirlenmiş konumu doğru bir şekilde algılayabilmesi ve gerektiğinde ilgili koruma önlemlerini tetikleyebilmesi için sınır anahtarının hata ayıklaması gerekir. Sınır anahtarları genellikle ana kirişin, troley, taşıyıcı ve diğer hareketli parçaların önemli konumlarına takılır. Kurulum konumu, belirli tasarıma ve çalışma gereksinimlerine göre belirlenmelidir. Kurulumdan sonra, önceden belirlenmiş konumu doğru bir şekilde algılayabilmesi ve gerektiğinde ilgili koruma önlemlerini tetikleyebilmesi için sınır anahtarının hata ayıklaması gerekir.

4.Genel olarak, sesli ve görsel alarm sistemleri ve sınır anahtarları, tek kirişli köprülü vinçlerde hayati bir güvenlik rolü oynar ve vincin çalışma sırasında güvenli ve verimli bir şekilde çalışmasını sağlar. Bu sistemlerin uygun şekilde tasarlanması, kurulması ve bakımı yapılarak, vinç güvenliği ve güvenilirliği önemli ölçüde iyileştirilebilir.

Güvenlik Cihazları

1. Tek kirişli köprü vinçlerinin güvenlik ekipmanları, vincin çalışma sırasında güvenli ve verimli bir şekilde çalışmasını sağlamanın önemli bir parçasıdır. Bu cihazlar, kazaları önlemek ve ekipman ve personelin güvenliğini korumak için kullanılır.

2. Tek kirişli köprü vinçlerinin ortak güvenlik ekipmanları ve işlevleri şunlardır:

Elektrik kontrol sistemi

Fonksiyon: Vincin motorunu ve diğer elektrikli ekipmanlarını yönetmek, hassas kontrol ve koruma fonksiyonları sağlamak.

Kompozisyon: elektrik kontrol paneli, invertör, röle.

Görevi: Motorun normal çalışmasını sağlamak ve elektriksel arızaları önlemek.

Acil durdurma cihazı

Fonksiyon: Acil bir durumda vincin tüm hareketlerini hızla durdurur.

Kompozisyon: Acil durdurma butonu, acil durdurma sistemi.

Fonksiyonu: Kaza veya acil bir durumda güvenliği sağlamak için elektrik beslemesini hızla kesin.

Fren sistemi

Fonksiyon: Vincin hareketini durdurup tutmak için kontrol etmek.

Kompozisyon: Elektromanyetik fren, hidrolik fren, fren diski.

Fonksiyon: Ağır nesnelerin aşağı kaymasını veya vincin dengesiz hareket etmesini önlemek için vincin düzgün bir şekilde kapanmasını sağlamak.

Çarpışma önleme sistemi

Fonksiyon: Vinç ile diğer ekipman veya binalar arasındaki çarpışmayı önlemek.

Kompozisyon: radar dedektörü, lazer sensörü, alarm cihazı.

Fonksiyon: Çevreyi izlemek, vincin hareketini otomatik olarak alarma geçirmek veya durdurmak.

Güvenlik kalkanı

Fonksiyonu: Operatörün vincin çalışan parçalarıyla doğrudan temasını önlemek.

Kompozisyon: metal kalkan, örgü koruma ekranı.

Fonksiyonu: Personelin yüksek sıcaklık, dönen parçalar veya asılı ağır cisimlerle temasını önleyerek kazaları önler.

3. Bu güvenlik ekipmanlarının yapılandırılması ve bakımı sayesinde, çalışma sırasında ortaya çıkabilecek güvenlik tehlikeleri etkili bir şekilde önlenebilir ve azaltılabilir, böylece tek kirişli köprü vinçlerin çeşitli çalışma ortamlarında güvenli bir şekilde çalışması sağlanabilir.

Kontrol Modu

Tek kirişli köprülü vincin kontrol modu, vincin çalışma modunu ve esnekliğini belirler. Farklı kontrol modları, farklı çalışma ortamlarına ve çalışma gereksinimlerine uyum sağlayarak vincin görevleri verimli ve güvenli bir şekilde tamamlamasını sağlar.

2. Tek kirişli köprülü vinçlerin başlıca kontrol modları ve özellikleri şunlardır:

Otomasyon kontrol modu

Özellikler:

Çalışma şekli: Bilgisayar kontrol sistemi veya PLC (programlanabilir mantık denetleyicisi) ile tam otomatik kontrol.

Yüksek hassasiyet: Hassas hareket kontrolü, yük izleme, programlanmış çalışma vb. elde edebilme.

Veri entegrasyonu: Genellikle gerçek zamanlı izleme ve veri analizi işlevleri sağlamak için sensörler, izleme sistemleri ve veri toplama sistemleriyle entegre edilir.

Uygulanabilir senaryolar:

Hassas kontrol ve izleme gerektiren yüksek otomasyonlu üretim hatları veya büyük ölçekli işletme ortamları.

Otomasyona yönelik yüksek gereksinimlerin olduğu ve manuel işlemlerin azaltılması gereken durumlar.

Karma kontrol modu

Özellikler:

Çalışma şekli: Manuel, uzaktan kumanda ve otomasyon kontrol şekillerinin avantajları birleştirilerek çeşitli kontrol şekilleri sağlanmaktadır.

Esneklik: Operatör, farklı çalışma gereksinimlerine uyum sağlamak için gerektiğinde farklı kontrol modları arasında geçiş yapabilir.

Uyarlanabilirlik: Operasyonel esneklik ve güvenliği sağlarken karmaşık operasyonel görevleri yerine getirebilme.

Uygulanabilir senaryolar:

Karmaşık endüstriyel ortamlar veya değişen inşaat sahaları gibi farklı işletme gereksinimlerine uyum sağlamak için birden fazla kontrol yönteminin entegre edilmesi gereken durumlar.

Bilgisayar izleme ve kontrol sistemi

Özellikler:

Çalışma yöntemi: Grafiksel kullanıcı arayüzü (GUI) ve gelişmiş kontrol yazılımı içeren bir bilgisayar sistemi aracılığıyla izleme ve kontrol.

Gerçek zamanlı veriler: Gerçek zamanlı ekipman durumu, yük verileri, operasyon geçmişi ve diğer bilgileri sağlar ve uzaktan izleme ve kontrolü destekler.

Akıllı: Öngörücü bakım, otomatik teşhis ve arıza uyarısı gibi akıllı işlevler gerçekleştirilebilir.

Uygulanabilir senaryolar:

Gelişmiş veri analizi ve akıllı kontrol gerektiren büyük fabrikalar veya ileri teknoloji uygulamaları.

Gerçek zamanlı izleme ve uzaktan operasyona olan talebin yüksek olduğu ortamlar.

Güvenlik koruma kontrol sistemi

Özellikler:

Çalışma yöntemi: Aşırı yük koruması, limit kontrolü, acil kapatma vb. gibi çeşitli güvenlik kontrol fonksiyonlarını entegre edin.

Koruma fonksiyonu: Vinç anormal veya aşırı yüklü olduğunda ekipman hasarını ve güvenlik kazalarını önlemek için koruma önlemlerini otomatik olarak etkinleştirir.

Otomatik alarm: Sistem otomatik olarak alarm çalabilir ve daha fazla tehlikeyi önlemek için önlem alabilir.

Uygulanabilir senaryolar:

Tüm vinç çalışma ortamları, özellikle yüksek riskli alanlar ve sıkı güvenlik kontrolü gerektiren durumlar.

Ekipman ve personel emniyetini sağlamak için yüksek güvenlik gereksinimleri olan operasyon senaryoları.

Uygun kontrol modunu seçmek, tek kirişli köprülü vincin çalışma verimliliğini ve güvenliğini artırabilir. Belirli çalışma gereksinimlerine ve çalışma ortamına göre uygun kontrol modunu seçmek, ekipmanın verimli çalışmasını sağlamanın anahtarıdır.





Taslak





Ana teknik veriler





1. Basit yapı, kolay kurulum ve bakım

Basit tasarım: Tek kirişli köprü vincin yapısı nispeten basittir, esas olarak ana kiriş, araba, araba çalıştırma mekanizması ve kaldırma sisteminden oluşur. Bu, tasarımını, kurulumunu ve bakımını nispeten kolaylaştırır.

Kolay bakım: Basit yapısı sayesinde bakım ve revizyon sırasında sorunlar hızla tespit edilebilir, böylece bakım süresi ve maliyeti azaltılır.

2. Yüksek alan kullanımı

Alanın etkili kullanımı: Tek kirişli köprülü vinç, atölyenin üzerinde asılı durur ve zemin alanını işgal etmez, bu da atölye zemini için daha fazla çalışma alanı ve geçiş alanı sağlar.

Yer tasarrufu: Atölye, depo gibi geniş alan kullanımı gerektiren endüstriyel ortamlar için uygundur.

3. Yük kapasitesi ve denge

Yük kapasitesi: Tek kirişli köprülü vinç tasarımı büyük yükleri taşıyabilir ve orta ila ağır malzemelerin elleçlenmesi için uygundur.

Stabilite: Tek kirişli yapı iyi bir stabiliteye sahiptir, özellikle yük eşit olarak dağıtıldığında, stabil kaldırma performansı sağlayabilir.

4. Esnek çalışma

Çoklu kontrol modları: Tek kirişli köprülü vinç, farklı çalışma ihtiyaçlarını karşılamak için manuel kontrol, uzaktan kontrol, yer kontrolü vb. gibi farklı kontrol modlarıyla yapılandırılabilir.

Hassas kontrol: Modern tek kirişli köprü vinçler, hassas yük kontrolü ve hareketine olanak tanıyan kontrol sistemleri ile donatılmış olup, yüksek hassasiyetli operasyonlar gerektiren durumlar için uygundur.

5. Yüksek çalışma verimliliği

Verimli çalışma: Tek kirişli köprü vinçler, yükleri hızlı bir şekilde hareket ettirebilir ve kaldırabilir, özellikle sık malzeme hareketi gerektiren çalışma ortamlarında çalışma verimliliğini artırır.

Hızlı müdahale: Yoğun çalışma ortamlarında vinç, operatörün talimatlarına hızlı bir şekilde cevap verebilir ve çalışma süresini azaltabilir.

6. Güçlü uyum yeteneği

Çoklu uygulamalar: Üretim, depolama, lojistik ve inşaat gibi çeşitli endüstriler için uygundur. Farklı ortamlarda ve çalışma koşullarında etkili bir şekilde çalışabilir.

Esnek ayarlama: Koruyucu cihazlar ekleme, kontrol sistemlerini değiştirme vb. gibi, özel çalışma ihtiyaçlarına ve çevre koşullarına göre yapılandırma ayarlamaları yapılabilir.





1. Üretim

Atölye üretimi: Üretim atölyelerinde, üretim hatlarının verimliliğini artırmak amacıyla hammadde, yarı mamul ve mamul ürünlerin taşınmasında tek kirişli köprülü vinçler kullanılmaktadır.

Montaj ve bakım: Büyük makine veya ekipmanların montajı ve bakımı için uygundur ve ağır bileşenleri kolayca kaldırabilir.

2. Depolama ve lojistik

Malzeme elleçleme: Depolarda ve lojistik merkezlerinde, depolama ve dağıtım verimliliğini artırmak için çeşitli malları taşımak ve istiflemek amacıyla tek kirişli köprülü vinçler kullanılır.

Yük yükleme ve boşaltma: Malların yüklenmesi ve boşaltılması, büyük eşyaların veya ekipmanların, özellikle depolama rafları ile lojistik kanalları arasında taşınması için uygundur.

3. İnşaat sektörü

İnşaat sahası: İnşaat sahalarında, tek kirişli köprü vinçleri, inşaatın ilerlemesini desteklemek için yapı malzemelerini, çelik çubukları ve prefabrik bileşenleri kaldırmak amacıyla kullanılır.

Ekipman kurulumu: İnşaatın sorunsuz bir şekilde yürümesini sağlamak için büyük inşaat ekipmanlarını veya tesislerini kurmak ve ayarlamak için kullanılır.

4. Çelik endüstrisi

Çelik elleçleme: Çelik fabrikalarında, tek kirişli köprü vinçler, çelik bobinler, çelik levhalar ve profiller gibi ağır çeliği taşımak ve istiflemek için kullanılır.

Fırın İşletimi: Erimiş çeliğin fırından kalıba aktarılmasında veya üretim hattında çeliğin hareket ettirilmesinde kullanılır.

5. Gemi İnşaatı

Gövde Montajı: Tersanede, gövdenin çeşitli parçalarını kaldırmak ve monte etmek için tek kirişli köprülü vinçler kullanılır.

Gemi Tamircisi: Gemi parçalarını, ekipmanlarını ve aletlerini kaldırıp taşımak için kullanılır.

6. Enerji Endüstrisi

Güç Ekipmanları Kurulumu: Transformatörler ve jeneratörler gibi büyük güç ekipmanlarının kurulumu ve bakımı için kullanılır.

Enerji Tesis Bakımı: Petrol, gaz ve nükleer santraller gibi tesislerde büyük ekipman ve bileşenlerin taşınması ve kurulumu yapılır.





1. Tasarım aşaması

Gereksinim analizi: Müşterinin ihtiyaçlarına ve çalışma ortamına göre vincin özelliklerini, yük kapasitesini, çalışma aralığını, kontrol yöntemini vb. belirleyin.

Ön tasarım: Ana kiriş, araba, araba çalışma mekanizması ve kaldırma sistemi gibi temel parçaların tasarımını içeren bir ön tasarım planı geliştirin.

Detaylı tasarım: Yapısal tasarım, malzeme seçimi, mekanik hesaplama, elektrik sistemi vb. dahil olmak üzere eksiksiz detaylı tasarım çizimleri ve teknik belgeler.

Tasarım incelemesi: Tüm tasarımların güvenlik standartlarını ve müşteri gereksinimlerini karşıladığından emin olmak için tasarım incelemesi yapın.

2. Malzeme temini

Malzeme seçimi: Tasarım gereksinimlerine göre çelik, alüminyum alaşımı, kaynak malzemeleri, elektrik bileşenleri vb. gibi uygun malzemeleri seçin.

Tedarikçi seçimi: Malzemelerin kalitesini ve teslimat süresini garanti altına almak için malzeme tedarikinde nitelikli tedarikçileri seçin.

Malzeme denetimi: Satın alınan malzemelerin tasarım gereksinimlerini ve kalite standartlarını karşıladığından emin olmak için denetlenmesi.

3. Üretim aşaması

İşleme: Ana kiriş, taşıyıcı, troley ve diğer bileşenleri kesme, kaynaklama, delme, işleme vb. dahil olmak üzere işleyin.

Yüzey işleme: İşlenmiş parçaların dayanıklılığını ve görünümünü iyileştirmek için boyama, pas önleyici işlem, ısıl işlem vb. gibi yüzey işlemleri.

Montaj: Ana kiriş, araba, araba hareket mekanizması, kaldırma sistemi, kontrol sistemi vb. montajı da dahil olmak üzere bileşen montajı.

4. Montaj aşaması

Ön montaj: Her bir komponentin uyumunu ve montaj doğruluğunu kontrol etmek için fabrikada ön montaj yapılır.

Hata ayıklama: Elektrik sisteminin kablolanması, kontrol sisteminin ayarlanması, troley ve troley operasyon hata ayıklaması vb. dahil olmak üzere ön montajdan sonra vincin hata ayıklamasını yapın.

Deneme işletimi: Deneme işletimi, vincin kaldırma, indirme, taşıma, yük kapasitesi vb. gibi çeşitli işlevlerini test etmek ve ekipmanın normal çalışmasını sağlamak için gerçekleştirilir.

5. Test ve muayene

Performans testi: Vincin gerçek çalışma koşulları altındaki performansını garantilemek için yük testi, hız testi, denge testi vb. içeren performans testi.

Güvenlik denetimi: Vincin ses ve ışık alarmı, limit anahtarı, aşırı yük koruma cihazı vb. gibi güvenlik ekipman ve sistemlerini kontrol ederek güvenlik standartlarına uygunluğunu sağlayın.

Kalite denetimi: Tüm bileşenlerin ve sistemlerin tasarım gereksinimlerini ve kalite standartlarını karşıladığından emin olmak için tüm makine üzerinde kapsamlı bir kalite denetimi gerçekleştirin.

6. Son muayene

Görünüm denetimi: Vincin kaplaması, kaynak bağlantıları, logoları vb. dahil olmak üzere görünümünün müşteri gereksinimlerini ve estetik standartlarını karşıladığından emin olmak için kontrol edilmesi.

Belge hazırlama: İşletme kılavuzları, bakım kılavuzları, uygunluk belgeleri vb. gibi ilgili teknik belgeleri hazırlayın ve bunları ekipmanla birlikte müşterilere teslim edin.

7. Teslimat ve kurulum

Taşıma: Vincin nakliyesini organize ederek nakliye sırasında herhangi bir hasar meydana gelmesini önleyin.

Yerinde kurulum: Vincin doğru kurulumunu ve normal çalışmasını sağlamak için müşterinin yerinde kurulum yapın ve hata ayıklayın.

Müşteri eğitimi: Müşterilere vincin güvenli ve etkili bir şekilde kullanılabilmesini sağlamak için operasyon ve bakım eğitimi sağlayın.

8. Satış sonrası servis

Bakım ve destek: Ekipmanların uzun vadede istikrarlı bir şekilde çalışmasını sağlamak için ekipman bakım ve teknik destek hizmetleri sağlayın.

Arıza Yönetimi: Müşterilerin kullanım esnasında karşılaştıkları sorunları gidermek, gerekli teknik destek ve yedek parça değişim hizmetlerini sağlamak.

Geri bildirim toplama: Müşteri geri bildirimlerini toplayın, iyileştirmeler ve optimizasyonlar yapın, ürün kalitesini ve hizmet seviyelerini iyileştirin.







Malzeme Muayenesi

Kalite Kontrolü: Satın alınan hammaddelerin tasarım gerekliliklerine ve ulusal standartlara uygunluğunu sağlamak amacıyla sıkı bir kalite kontrolü gerçekleştirilir.

Malzeme Depolama: Nitelikli malzemeler, korozyon veya hasarı önlemek için sınıflandırmaya göre depolanır.

Kesme ve Şekillendirme

Çelik Kesimi: Tasarım çiziminin boyutuna göre çeliği kesmek için plazma kesim, lazer kesim veya alevli kesim ve diğer teknolojileri kullanın.

Şekillendirme İşlemleri: Çelik levhayı bükme, haddeleme, kaynaklama ve diğer işlemlerle şekillendirerek ana kiriş, uç kiriş ve diğer yapısal parçaların üretilmesi.

Kaynak

Bileşen Kaynağı: Kesilmiş ve şekillendirilmiş çelik parçalar ana kiriş, uç kiriş ve troley gibi ana yapılara kaynaklanır. Yapısal mukavemet ve kaynak kalitesinin sağlanması için kaynak işleminin sıkı bir şekilde kontrol edilmesi gerekir.

Kaynak Muayenesi: Kaynakları incelemek için tahribatsız muayene teknolojisini (ultrasonik muayene, radyografik muayene gibi) kullanın ve çatlak veya başka kusurların olmadığından emin olun.

İşleme

Hassas İşleme: Vincin tekerlek takımları, rulman yatakları, kasnaklar vb. gibi temel bileşenlerinde boyutsal doğruluk ve yüzey kalitesini sağlamak için hassas işleme yapılır.

Tüm makinenin montajı

Genel montaj: Ön montaj esasına göre vincin genel montajı yapılır ve ana kiriş, uç kiriş, kaldırma mekanizması, yürüyüş mekanizması vb.'nin nihai montajı yapılır.

Devreye alma ve test etme

Dinamik koşullar altında, kaldırma, yürüme, yönlendirme ve diğer işlevlerin test edilmesi de dahil olmak üzere vincin çalışma performansı test edilir. Monte edilmiş köprü vincin genel boyutu, tüm boyutların tasarım gereksinimlerini karşıladığından emin olmak için kontrol edilir.

Spreyleme ve korozyon önleyici işlem

Yüzey işleme Pas giderme: Vincin yüzeyindeki pas giderme, yaygın yöntemler arasında kumlama, asitleme vb. bulunur. Astar püskürtme: Metal oksidasyonunu ve korozyonu önlemek için işlenmiş yüzeye korozyon önleyici astar püskürtün. Üst kat püskürtme Renkli püskürtme: Vincin koruyucu ve dekoratif bir etki kazanması için müşteri gereksinimlerine veya endüstri standartlarına göre üst kat püskürtün. İşaretleme: Püskürtme işleminden sonra, vincin tanımlama bilgilerini model, nominal yük vb. gibi özelliklere uygun şekilde işaretleyin.

Fabrika ve kurulum

Paketleme ve taşıma

Paketleme koruması: Taşıma sırasında hasarı önlemek için vincin temel bileşenlerini koruyucu bir şekilde paketleyin. Taşıma düzenlemesi: Ekipmanın boyutuna ve taşıma koşullarına göre, vincin müşterinin sahasına taşınması için uygun bir taşıma yöntemi seçin.

Kabul ve teslimat

Müşteri kabulü

Yerinde kabul: Müşteri, ekipmanın performansını ve kalitesini kontrol etmek için sözleşme şartlarına ve teknik özelliklere göre vincin yerinde kabulünü gerçekleştirir.

Sorun giderme: Herhangi bir sorun bulunursa, üreticinin ekipmanın müşterinin gereksinimlerini tam olarak karşıladığından emin olmak için bunları zamanında düzeltmesi gerekir. Teslimat ve kullanım Operasyon eğitimi: Üretici genellikle müşterinin operatörlerine vincin doğru ve güvenli bir şekilde çalıştırılabilmesini sağlamak için eğitim verir.

Popüler Etiketler: tek kirişli köprü vinci, Çin tek kirişli köprü vinci üreticileri, tedarikçileri, fabrikası
