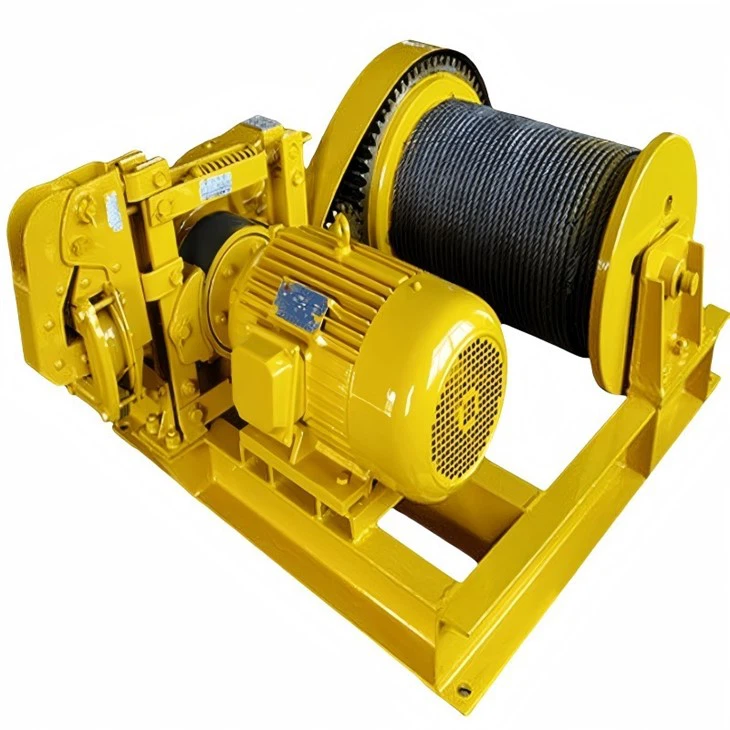

Motorlu vinç

Motorlu vinç, motorlu güç kullanarak ağır yükleri kaldırmak, çekmek veya düşürmek için kullanılan mekanik bir cihazdır. Tipik olarak vinçin tamburunu yönlendiren, nesneleri hareket ettirmek için bir kabloyu veya ipi gevşeten veya gevşeyen bir elektrik veya hidrolik motorla tasarlanmıştır. Motorlu vinçler, verimlilik, güç ve ağır hizmet görevlerini yerine getirme yetenekleri nedeniyle inşaat, deniz, otomotiv ve endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

1) Temel Özellikler:

• Güç Kaynağı: Uygulamaya bağlı olarak çeşitli güç ve hız seviyeleri sağlayarak elektrikli, hidrolik veya pnömatik olabilir.
• Yük Kapasitesi: Motorlu vinçler, küçük ila birkaç ton arasında değişen yükleri kullanabilen farklı kapasitelerde mevcuttur.
• Kontrol Sistemi: Bir uzaktan kumanda ile manuel olarak çalıştırılabilir veya otomatik olarak esneklik sunar.
• Dayanıklılık: Davul ve çerçeve için çelik veya alüminyum gibi malzemelerle açık hava, deniz veya inşaat ayarları gibi sert ortamlara katlanmak için tasarlanmıştır.
• Güvenlik Özellikleri: Genellikle aşırı yük koruması, acil durum durakları ve otomatik fren sistemleri gibi özellikleri içerir.

Kapasite: 1-1200 ton

İp uzunluğu: 6-2500 m

Kaldırma Yüksekliği: Müşterilerin site koşullarına göre özelleştirildi

Öfkeli Voltaj: 220V ~ 690V, 50-60 Hz, 3ph AC

Koruma Sınıfı: IP54 IP55

Vinç Kontrol Modu: PandonControl \/ Uzaktan Kumanda \/ Kabin Kontrolü

1. Bütün set vinç bileşenleri

Motorlu bir vinç sistemi, yüklerin verimli kaldırma, çekme veya düşürülmesi sağlamak için birlikte çalışan birkaç anahtar bileşenden oluşur. İşte tüm vinç bileşenlerinin bir dökümü:

1) Motor
Elektrikli motor: vinç güçlendirir. Uygulamaya bağlı olarak AC veya DC olabilir.
Hidrolik motor: Hidrolik olarak çalışan vinçler için, tipik olarak ağır hizmet uygulamalarında kullanılan.
2) Davul
Vinç hattının (halat, kablo veya zincir) yaralandığı makara veya silindir. Davul, vinçin kaldırma veya çekme mekanizmasının çekirdeğidir.
3) Vinç hattı (halat, kablo veya zincir)
Tel Halat: Güçlü ve dayanıklı, endüstriyel ve ağır hizmet tipi vinçlerde yaygın olarak kullanılır.
Sentetik Halat: Genellikle eğlence vinçlerinde kullanılan tel ipten daha hafif ve daha güvenli.
Zincir: Yüksek mukavemet gerektiren belirli uygulamalarda kullanılır.
4) Fren sistemi
Vinç motoru etkileşime girmediğinde vinç tamburunun yük altında gevşemesini önler. Yükü yerinde tutarak güvenliği sağlar.
5) Şanzıman (şanzıman)
Motorun yüksek hızlı çıkışını daha yavaş, daha güçlü bir harekete dönüştürür ve daha ağır yükleri kaldırmak veya çekmek için mekanik avantajı artırır.
6) Kontrol mekanizması
Kablosuz uzaktan kumanda: Operatörün vinçleri uzaktan kontrol etmesini sağlar.
Kablolu uzaktan kumanda: Vinçin işlemini kontrol etmek için kablo bağlantılı bir cihaz.
Manuel Kontrol: Bazı durumlarda, vinçin işlemini kontrol etmek için bir manuel kol veya kadran kullanılır.
7) Montaj çerçevesi (taban)
Tüm vinç sistemini yerinde tutan çerçeve. Bu, vinç kullanımına bağlı olarak bir aracın, bir teknenin veya sabit bir yapının parçası olabilir.
8) Fairlead
Vinç hattı için, tipik olarak bir metal veya silindir sistemi için yönlendirici bir mekanizma, çizginin sürtünme veya karışıklığa neden olmadan davul üzerinde düzgün bir şekilde hareket ettirilmesine yardımcı olur.
9) Debriyaj veya Serbest Spool Mekanizması
Vinç tamburunun motor etkileşime girmeden serbestçe dönmesine izin verir, bu da hattı manuel olarak çıkarmak veya vinçin yeni bir yük için ayarlanması için yararlıdır.
10) Elektrik Bileşenleri
Pil: Motoru, özellikle araca monte edilmiş vinçlerde güçlendirir.
Anahtarlar ve sigortalar: Elektrik sistemini koruyun ve vinç motorunun uygun şekilde çalıştırılmasına izin verin.
Solenoid: Bazı vinç sistemlerinde, özellikle elektrikli vinçler için motora akım akışını kontrol eder.
11) Sürücü Milini
Gücü motordan şanzımana veya doğrudan bazı tasarımlarda vinç tamburuna ileten mekanik bir parça.
12) Yük\/ağırlık göstergesi (isteğe bağlı)
Bazı vinç sistemleri, çekilen veya kaldırılan yükü ölçmek için yerleşik sensörlere sahiptir, bu da vinçin performansı ve güvenliği hakkında gerçek zamanlı veriler sağlar.
13) Koruyucu Konut
Motor, şanzıman ve diğer hassas bileşenleri toz, su ve diğer çevresel faktörlerden kapsar ve korur.

2. Sınır anahtarı güvenlik cihazı

Motorlu bir vinçte bir limit anahtarı güvenlik cihazı, aşırı seyahat veya vinç mekanizmasına ve yükü kaldırılan yüke zarar vermek için tasarlanmış kritik bir güvenlik bileşenidir. Limit anahtarı, vinç maksimum veya minimum seyahat sınırına ne zaman ulaştığını otomatik olarak algılayarak ve aşırı yüklemeyi veya mekanik arızayı önlemek için motoru durdurarak çalışır.

Motorlu bir vinçte Limit Switch Güvenlik Aygıtının nasıl çalıştığı aşağıda açıklanmıştır:

• Aşırı seyahat koruması: Vinç tamburu tamamen genişletilmiş veya geri çekilmiş konumuna ulaştığında sınır anahtarı etkinleştirilecek şekilde ayarlanır. Davul bu pozisyonlara ulaştığında, anahtar gücü motora düşürür ve daha fazla hareketi önler.
• Aşırı yüklemeyi önler: Anahtar ayrıca, fonksiyonel aralığının sonuna ulaştığında motorun durmasını sağlayarak vinçin aşırı yüklenmesini korumaya yardımcı olur.
• Limit anahtarları türleri:
• Mekanik sınır anahtarı: Vinç tamburu veya kaldırma cihazı belirli bir noktaya ulaştığında tetiklenen fiziksel bir mekanizma.
• Elektrik sınırı anahtarı: Vinçin konumunu algılayan ve sınıra ulaşıldığında motoru durdurmak için kontrol sistemine bir sinyal gönderen bir sensör.
• Ayarlanabilirlik: Bazı limit anahtarları, vinçin amaçlanan kullanımına bağlı olarak esneklik sağlayarak durdurma noktasını değiştirecek şekilde ayarlanabilir.
• Gelişmiş Güvenlik: Sınır anahtarı, vinç kablolarına, halat veya kaldırılan yüke verilen hasar gibi tehlikeli durumları önleyebilir. Ayrıca, vinçin tasarlanan aralığının ötesinde çalışmamasını sağlayarak potansiyel mekanik arızalardan kaçınmaya yardımcı olur.

Özetle, motorlu bir vinçte bir limit anahtarı güvenlik cihazı hem operasyonel verimlilik hem de güvenlik için çok önemlidir, bu da vinçin mekanik sınırları dahilinde çalışmasını sağlar.

3. Güvenlik cihazı

Motorlu vinçler genellikle inşaat, deniz ve otomotiv dahil olmak üzere çeşitli endüstrilerde kullanılır. Motorlu bir vinç kullanırken güvenliği sağlamak için, çeşitli güvenlik cihazı ve özellikleri yaygın olarak dahildir:

1) Aşırı yük koruması:

Bu güvenlik cihazı, yükün nominal kapasitesinin ötesinde olduğunu tespit ettiğinde vinç için gücü otomatik olarak keser. Bu, motorun vinç mekanizmasına aşırı ısınmasını veya zarar vermesini önler.
2) Otomatik Fren:

Yükün düşmesini önlemek için vinç faaliyette olmadığında otomatik fren sistemi etkileşime girer. Bu, bir yükü düşürürken ve yük üzerinde kontrolün korunmasına yardımcı olur.
3) Sınır anahtarı:

Bu güvenlik özelliği, vinç kablosunun istila edilmesini önler, bu da hasar veya başarısızlığa yol açabilir. Kablo tamamen uzatıldığında veya geri çekildiğinde vinçin durmasını sağlar.
4) Acil durdurma:

Kolayca erişilebilir bir acil durum durdurma düğmesi, operatörlerin acil bir durumda vinçleri hızlı bir şekilde kapatmasına izin verir, kazaları ve hasarı önler.
5) Yük İzleme Sistemi:

Bazı gelişmiş vinçler, kaldırılan ağırlık hakkında gerçek zamanlı bilgi sağlayan bir yük izleme sistemi ile birlikte gelir. Bu, operatörlerin vinçin aşırı yüklenmesini önlemesine yardımcı olur.
6) Kancada Güvenlik Kılavuzu:

Birçok vinç, operasyon sırasında yükün yanlışlıkla ayrılmasını önlemek için bir güvenlik mandalına sahip kancalara sahiptir.
7) Hava koşullarına dayanıklı ve toz geçirmez özellikler:

Birçok motorlu vinç, motoru ve elektronikleri dış elemanlardan korumak için hava koşullarına dayanıklı ve toz geçirmez muhafazalarla tasarlanmıştır, bu da uzun süreli güvenilirlik ve güvenlik sağlar.
8) Kablo gerginliği izleme:

Bazı vinçler, kablo gerginliğini izlemek için bir sistemle donatılmıştır, kablonun doğru gerginlikte kalmasını sağlar ve hasara neden olabilecek herhangi bir gevşekliği önler.
9) Manuel geçersiz kılma:

Manuel geçersiz kılma seçeneği, operatörün elektrik kesintisi veya arızası durumunda vinçleri manuel olarak kontrol etmesini sağlar.
Bu güvenlik cihazları güvenli çalışmayı sağlamak, ekipmana zarar vermek ve kaza riskini azaltmak için birlikte çalışır.

4. Eskiz

Motorlu vinçler manuel vinçlere kıyasla çeşitli avantajlar sunar:

Verimlilik: Motorlu vinçler manuel olanlardan çok daha hızlıdır, bu da daha hızlı çekme veya kaldırma görevlerine izin verir. Bu verimliliği artırır ve zaman kazandırır.

Kullanım kolaylığı: Motorlu bir vinçle, operatörlerin vinçleri çalıştırmak için manuel olarak krank yapmaları veya fiziksel çaba göstermeleri gerekmez, bu da özellikle zorlu durumlarda ağır yükleri ele almayı kolaylaştırır.

Tutarlı Güç: Motorlu vinçler, tutarlı ve güvenilir bir güç sağlar, bu da onları manuel bir vinçle zor olacak daha ağır yükleri işlemek için ideal hale getirir.

Artan yük kapasitesi: Motorlu vinçler, daha fazla güç üretebilen motorlarla güçlendirildikleri için manuel vinçlere kıyasla daha ağır yükleri işleyebilir.

Güvenlik: Daha az fiziksel çaba gerektiğinden, operatör yaralanması veya zorlama riski daha düşüktür. Birçok motorlu vinç, otomatik frenler gibi yerleşik güvenlik özellikleriyle de gelir.

Uzaktan Kumanda Operasyonu: Birçok motorlu vinç uzaktan çalıştırılabilir, özellikle tehlikeli veya ulaşılması zor alanlarda daha fazla esneklik ve rahatlık sağlar.

Çok yönlülük: Motorlu vinçler çeşitli boyut ve konfigürasyonlarda gelir, bu da onları inşaat, deniz ve off-road gibi endüstrilerde çekme, kaldırma ve çekilme gibi çok çeşitli uygulamalar için uygun hale getirir.

Dayanıklılık: Birçok motorlu vinç, zorlu koşullar için üretilmiştir ve uygun bakımla manuel vinalardan daha uzun sürebilir.

Bu avantajlar, motorlu vinçleri ağır hizmet ve yüksek talep görevleri için tercih edilen bir seçenek haline getirir.

Motorlu vinçler, ağır yükleri kolayca çekme, kaldırma veya konumlandırma yetenekleri nedeniyle birçok sektörde ve uygulamada kullanılan çok yönlü araçlardır. İşte motorlu vinçlerin bazı yaygın uygulamaları:

1. İnşaat
Çelik kirişler, beton bloklar ve diğer inşaat malzemeleri gibi ağır malzemelerin kaldırılması.
İskele veya çatılar gibi yüksek çalışma alanlarına kaldırma ekipmanı.
Makineler ve yapısal elemanları yerine taşıma.
2. Deniz
Römorklardan veya rıhtımlardan tekneler fırlatma ve almak.
Büyük gemileri demirleme.
Gemiler ve açık deniz platformlarında kargo kullanma.
3. Off-road ve otomotiv
Off-road durumlarında araç iyileşmesi (örn., Sıkışmış bir aracı çamur veya kardan çekerek).
Araçları römorklara çekme ve yükleme.
Zor arazi navigasyonuna yardımcı olmak.
4 Madencilik ve Petrol ve Gaz
Madenlerin içinde ve dışında hareketli ekipman ve malzemeler.
Boru hattı kurulumlarına yardımcı olmak.
Sondaj bileşenleri ve diğer ağır makinelerin kullanımı.
5. Endüstriyel
Depolarda yükleme ve boşaltma.
Bakım veya kurulum için ağır makinelerin konumlandırılması.
Çekme veya gerginliğin gerekli olduğu otomatik üretim hattı uygulamaları.
6. Ormancılık ve tarım
Orman operasyonlarında kütüklerin ve düşmüş ağaçların sürüklenmesi.
Çiftlik ekipmanlarını hareket ettirme veya araziyi temizleme.
Kaldırma sulama sistemleri veya ağır çiftlik aletleri.
7. Eğlence \/ Etkinlikler
Sahne yapımları ve konserler için teçhizat.
Ağır aydınlatma kuleleri, manzara veya diğer sahne elemanlarını hareket ettirme.
8. Asker
Askeri araçların toparlanması.
Ağır saha ekipmanları ve geçici yapıların kurulması.
9. Kurtarma ve Acil Durum
Afet bölgelerindeki kurtarma operasyonları.
Acil durumlarda araç kurtarma ve temizleme enkazları.
İnsanları veya ekipmanları kaldırma veya düşürme konusunda yüksek açılı kurtarma.

Motorlu vinç üretim prosedürü
1. Tasarım ve Mühendislik
Teknik özellikleri ve müşteri gereksinimlerini gözden geçirin.
Tam mekanik ve elektrik tasarımı (CAD çizimleri, devre diyagramları).
Yapısal ve güvenlik hesaplamaları yapın (örneğin, yük kapasitesi, stres analizi).
Malzeme Yasasını (BOM) ve üretim planlamasını kesinleştirin.
2. Malzemelerin tedariki
Gibi kaynak hammaddeler:
Çelik plakalar, şaftlar, davullar ve çerçeveler.
Elektrikli motor ve şanzıman.
Tel ip veya sentetik ip.
Elektrik Bileşenleri (Kontrol Paneli, Anahtarlar, Sınırlayıcılar).
Gelen materyalleri kalite ve uygunluk açısından inceleyin.
3. Mekanik bileşenlerin üretimi
Kesme: Çelik plakaların, tüplerin ve çubukların CNC veya manuel kesimi.
İşleme: Hassas bileşenler (davullar, şaftlar, yatak muhafazası) için torna, frezeleme, delme ve taşlama işlemleri.
Kaynak: Kaynak çerçevesi, taban, davul destek yapıları WPS (kaynak prosedürü spesifikasyonu).
Yüzey işlemi: Korozyon direnci için atış patlaması, hazırlama ve boyama.
4. Montaj işlemi
Mekanik Montaj:
Vinç davuluna rulmanlara ve şaft üzerine monte edin.
Şanzıman takın ve davul mili ile hizalayın.
Elektrikli motoru şanzımanla monte edin.
Taban çerçevesini takın ve tüm mekanik bileşenleri monte edin.
Elektrik Montajı:
Elektrik kontrol kutusunu takın.
Kontrol paneli ve güvenlik anahtarları için elektrik motoru tel.
Sınır anahtarlarını, acil durdurma ve diğer kontrol cihazlarını bağlayın.
Tüm bağlantı elemanlarının özelliklere göre torklandığından emin olun.
5. Kalite Kontrol ve Muayenesi
Fabrikasyon parçaların boyutsal incelemesi.
Kaynak İncelemesi (Gerekirse görsel, NDT).
Davul ve şaftın hizalanması ve sallanma denetimi.
Elektrikli süreklilik ve yalıtım direnci testleri.
Tasarım ve güvenlik standartlarına uygunluğu doğrulayın (ISO, CE, vb.).
6. Test
Yüksiz testi: Motor dönüşünü, fren sistemini, sınır anahtarlarını ve kontrolleri doğrulayın.
Yük testi: Nominal kapasiteye göre statik ve dinamik yük testleri yapın (örn., 1.25x veya 1.5x yük).
Fonksiyonel test: Normal işlemleri simüle edin (kaldırma, düşürme, acil durdurma fonksiyonu).
7. Bitirme
Müşteri veya endüstri standartlarına göre son boya veya kaplama uygulayın.
NamePleate'i özelliklerle (model, kapasite, seri numarası) yükleyin.
Hareketli parçaları (rulmanlar, dişliler, tel ip) yağlayın.
Ürünü temizleyin ve hazırlayın.
8. Paketleme ve Teslimat
Vinç ve aksesuarları (örneğin, uzaktan kumanda, talimat kılavuzu) güvenli bir şekilde paketleyin.
Gerekirse korozyonla mücadele önlemleri de dahil olmak üzere sevkiyat için hazırlanın.
9. Dokümantasyon
Hazırlayın ve sağlayın:
Kalite denetim raporları.
Test sertifikaları.
Çalışma ve Bakım Kılavuzu.
Garanti ve Uyum Sertifikaları.

Şirket akıllı bir ekipman yönetim platformu kurdu ve 310 set (set) kullanma ve kaynak robotları kurdu. Planın tamamlanmasından sonra 500'den fazla set (set) olacak ve ekipman ağ oranı%95'e ulaşacak. 32 kaynak hattı kullanıldı, 50'si kurulması planlandı ve tüm ürün hattının otomasyon oranına ulaşıldı.
