Ürün Giriş

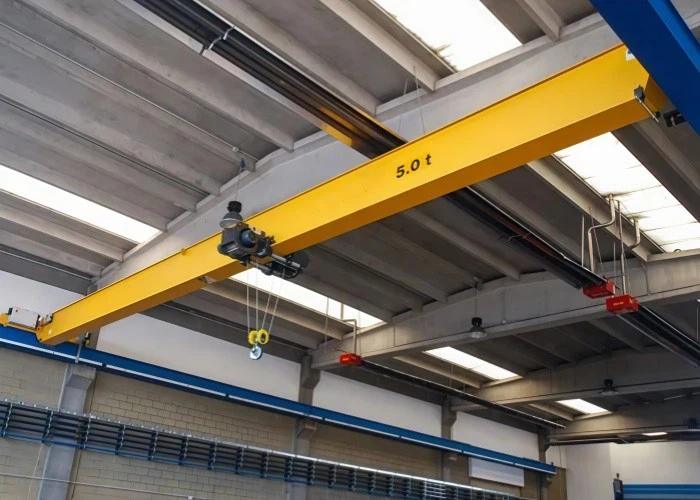

5 tonluk tek kiriş EOT (elektrikli havai seyahat) vinç, tipik olarak depolar, imalat tesisleri ve depolama bahçeleri gibi endüstriyel ortamlarda, ağır yükleri tanımlı bir alanda kaldırmak ve taşımak için tasarlanmış yüksek verimli bir malzeme taşıma çözümüdür. Bu vinç, kaldırma mekanizmasını çalıştırmak için bir elektrik motoru kullanır ve daha büyük, daha karmaşık sistemlerin kapasitesini gerektirmeyen orta derecede kaldırma görevleri için idealdir.

5 ton tek kiriş eot vinç, orta-hizmet kaldırma görevleri için 5 tona kadar yükselir. Design:single kiriş yapısı: Vinç, çift kiriş sistemlerine kıyasla daha basit bir yapı ve azaltılmış ağırlık sunar.

5 Ton tek kiriş vinç elektrikli bir vinçtir: pürüzsüz ve güvenilir kaldırma işlemleri için yüksek performanslı bir elektrikli vinç ile donatılmıştır. Hoist, farklı uygulamalar için esneklik sağlayarak birden fazla kaldırma hızına sahip olabilir. Vinç, pist ışınları boyunca raylar boyunca yatay olarak hareket eder.

5 Ton Tek Kirder EOT Vinç Kontrol Sistemidir: Kablosuz uzaktan kumanda veya kabin kontrolü ile çalıştırılır, operatörler için kullanım kolaylığı ve güvenlik sunar. Güvenlik özellikleri: Yüksek kaliteli güvenlik için aşırı yük koruması, sınır anahtarları ve acil durum durdurma düğmeleri: Koruyucu: Koruyucu: Yüksek kaliteli malzemeler: sağlam çelik yapıdan yapılmış, endüstriyel ortamlarda ağırlaştırıcı bir şekilde ağırlıklı olarak ağırlaştırıcı kullanım.

Resimler ve Bileşenler

1.Main Işın

1) 5 ton tek kiriş vinç: Ana ışın I-kiriş / kutu kiriş: Ana ışın genellikle bir I-ışını veya kutu kiriş tasarımından yapılır. I-kiriş, sadeliği ve mukavemeti nedeniyle tek kiriş vinçleri için en yaygın olanıdır, kutu kiriş tasarımı ağır yükler altında bükülmeye ek güç ve direnç sunabilir. Malzeme: genellikle dayanıklılık, strese direnç ve yüksek yük taşıma kapasitesini sağlayan Q235 veya Q345 gibi yüksek mukavemetli çelikten yapılmıştır.

Yük dağılımı: Ana ışın, yükün ağırlığını uzunluğu boyunca eşit olarak dağıtmak için tasarlanmıştır, vinç yapısının bireysel bölümleri üzerindeki stresi en aza indirir. Hafif ağırlık: Çift kiriş sistemlerine kıyasla, tek kiriş ana ışını tipik olarak daha hafiftir, vinç daha uygun maliyetli ve daha az malzeme gerektirir.

Yük kapasitesi: 5- ton tek kiriş vinçinin ana ışını, hem ölü yük (vinç ağırlığı) hem de canlı yük (yük kaldırılır) göz önüne alındığında, 5 tona kadar yükü güvenli bir şekilde desteklemek için özel olarak tasarlanmıştır. Güvenlik faktörü: Tipik olarak, kirişin 1,5 ila 2'lik bir güvenlik faktörü, kiraya 1,5 ila 2'lik bir güvenlik faktörü, kiraya verilebilecek bir güvenlik faktörü, kiraya verilen aşırı yüklemeden uygulanır.

Üretim süreci: Kiriş tipik olarak yüksek hassasiyet kaynak, kesme ve işleme işlemleri kullanılarak üretilir. Bu, hem dikey yüklere (kaldırma kuvveti) hem de yatay kuvvetlere (vinç seyahatinden olanlar gibi) dayanabilmesini sağlar.

Kaldırma sistemi

1) 5 ton tek kiriş vinç: kaldırma sistemi Kaldırma sistemi, yüklerin hassas ve güvenlik ile kaldırılmasından ve indirilmesinden sorumlu bir 5- ton tek kiriş EOT (elektrikli havai seyahat) vinçinin çekirdeğidir. Kaldırma sistemi tipik olarak, her biri pürüzsüz ve verimli malzeme kullanımı sağlamak için birlikte sorunsuz bir şekilde çalışmak üzere tasarlanmış vinç, arabadan ve ilgili bileşenlerden oluşur.

2) Kaldırma sisteminin temel bileşenleri: Elektrikli Kaldırma: Elektrikli Kaldırma, yükün kaldırılmasından ve indirilmesinden sorumlu birincil bileşendir. Vinçin ana ışını boyunca hareket eden arabaya monte edilmiştir. Verme kapasitesi: Kaldırma, vinç nominal kapasitesinin ötesinde kaldırmayı önlemek için aşırı yük koruması gibi güvenlik özellikleriyle 5 tona kadar yükleri işlemek için tasarlanmıştır. Tel halat tamburun üzerine sarılır ve kancayı yükseltmek ve indirmek için bir elektrik motoru tarafından kontrol edilir.

3) Kontrol Sistemi: Kaldırma sistemi bir uzaktan kumanda veya operatör kabini ile kontrol edilebilir. Uzaktan kumanda, vinç operatörü için daha fazla esneklik ve güvenlik sağlayarak uzaktan kablosuz çalışmaya izin verir. Kontrol sistemi, kullanım kolaylığı ve operatör güvenliği için tasarlanmış kaldırma, indirme, arabası hareketi ve acil durum durağı için düğmeler içerir.

4) Kanca: Kaldırma kancası tel halat veya zincirin ucuna tutturulur ve yükü vinçine bağlamak için kullanılır. Kanca, yükün kolay bağlanması ve ayrılması için tasarlanmıştır ve tipik olarak kazara serbest bırakılmayı önlemek için bir güvenlik mandalına sahiptir. Kancanın tasarımı, tek kanca, çift kanca veya özel kancalar (örneğin, bobinleri, kapları vb. İçin) ile kaldırılmış yük türüne bağlı olarak değişebilir.

3. olmaktaşıma

1) 5 ton tek kiriş vinç: Uç Taşıma Uç arabası, pist boyunca vinç hareketi için yapı ve destek sağlayan 5- ton tek kiriş EOT (elektrikli havai seyahat) vinçinin kritik bir bileşenidir. Vinçin pist kirişlerinin uzunluğu boyunca yatay olarak hareket etmesini, çalışma alanına yük taşımasını sağlayan bir dizi tekerlek veya silindirden oluşur. Uç Taşıma, kiriş, vinç, arabası ve yük de dahil olmak üzere tüm vinç yapısının ağırlığını taşımak ve pürüzsüz, stabil hareketi kolaylaştırmak için tasarlanmıştır.

2) Uç Taşıyıcının Temel Özellikleri: Yapı: Ana Çerçeve: Uç Taşıma, genellikle mukavemet ve dayanıklılık için Q235 veya Q345 çelik kullanılarak yüksek kaliteli çelikten yapılmış sağlam, kaynaklı bir çerçeve yapısından oluşur. Vinç ana ışınının her iki ucuna da monte edilir, vinçin pistin tüm süresi boyunca hareket edebilmesini sağlar.

3) Tahrik mekanizması (varsa): Uç taşıma, yatay seyahati kolaylaştırmak için manuel çalışma veya bir elektrik motoru ile güçlendirilebilir. Güçlü uç arabalar tipik olarak bir elektrik motoru, azaltma şanzımanı ve hareketi tekerleklere aktaran sürücü sistemi içerir. Değişken hız kontrolü: Güçlü uçlu arabalar için, değişken hız sürücüleri (VSD), vinç seyahati için ayarlanabilir hızlar sağlamak için genellikle dahil edilir ve operatörlere farklı malzeme taşıma görevleri için esneklik sağlar.

4. Crane Seyahat Mekanizması

1) Vinç seyahat mekanizması, 5- ton tek kiriş EOT (elektrikli havai seyahat) vinçinin temel bir parçasıdır ve bu da vinç yapısının pist kirişleri boyunca yatay olarak hareket etmesini sağlar. Bu mekanizma, vinçin çalışma alanının tüm açıklığını örtmesini sağlar ve yükü tam olarak ihtiyaç duyduğu yere konumlandırır. Seyahat mekanizması, pürüzsüz, verimli ve güvenli yatay hareket sağlamak için birlikte çalışan uç taşıma, tekerlekler, motorlar, tahrik sistemi ve kontrol sistemi dahil olmak üzere çeşitli bileşenlerden oluşur.

2) Key Components of the Crane Traveling Mechanism:End Carriage (or End Truck):The end carriage (also called end trucks) is the supporting structure that carries the main beam (girder) and allows it to move horizontally along the runway.Each end of the single girder is mounted on a pair of end carriages, which house the wheels or rollers that facilitate movement along the rails.The end carriage is powered by an electric motor or can be Vinç türüne bağlı olarak manuel olarak çalıştırılır.

3) Şanzıman (Azaltma dişlisi): Azaltma dişli kutusu, motoru tekerleklere bağlar, motorun yüksek dönme hızını azaltır ve vinç ray boyunca hareket etmek için vinçin doğru hıza dönmesini sağlar. Şanzıman, vinçin pist boyunca pürüzsüz bir şekilde taşınması için vinçin pisti düzgün bir şekilde taşımak için doğru bir şekilde dönmesini sağlar.

5. Giriş Seyahat Mekanizması

1) 5 ton tek kiriş vinç: Tramvay Seyahat Mekanizması Tramvay seyahat mekanizması 5- ton tek kiriş elektrik yükü (EOT) vinçinin ayrılmaz bir parçasıdır, bu da kaldırma arabasının vinçin ana kirişi boyunca yatay olarak hareket etmesini sağlar. Bu mekanizma, yükün kiriş boyunca konumlandırılmasında önemli bir rol oynar, bu da vinçin çalışma alanının tüm süresini kapsamasını ve hassas kaldırma ve hareketli görevleri gerçekleştirmesini sağlar.

2) Elektrik motoru: Elektrik motoru, arabayı tekerlekleri sürme gücü sağlar. Genellikle tramvay çerçevesine monte edilir ve tekerleklere bir dişli kutusu veya azaltma sistemi yoluyla bağlanır. Motor tipik olarak üç fazlı AC gücü üzerinde çalışır ve arabayı kiriş boyunca hareket ettirmek için yeterli tork sağlar. Motor, değişken frekans tahriki (VFD) veya benzeri sistemle kontrol edilebilir, düzgün hızlanma, ayrıca ayarlanabilir hareket için ve aynı zamanda ayarlanabilir harekete izin verir.

3) Tahrik mekanizması (dişli kutusu/indirgeme dişlisi): Şanzıman veya indirgeme dişlisi, elektrik motorunu arabası tekerleklerine bağlar. Motorun hızını azaltır ve arabayı hareket ettirmek için gereken torku arttırır. Şanzıman, motorun yüksek hızlı dönüşünün, arabanın kiriş boyunca düzgün bir şekilde hareket etmesi için gereken düşük hızlı, yüksek tork hareketine dönüştürülmesini sağlar.Bu azalma ayrıca, kontrollü bir hızda, özellikle kontrollü bir hızda, özellikle ağır tutulması için önemlidir.

6. Crane Wheel

1) 5 ton tek kiriş vinç: Vinç tekerleği vinç tekerleği, 5- ton tek kirişli elektrik yükü (EOT) vinçinin anahtar bileşenidir. Tüm vinç yapısını desteklemek ve pist boyunca hareketini kolaylaştırmaktan sorumludur. Tekerlekler, vinç, vinç, yük ve ek bileşenlerin ağırlığını taşıyarak son arabaların ve arabanın demiryolu sisteminde sorunsuz bir şekilde seyahat etmesine izin verir.

2) Vinç çarkının temel özellikleri: Tekerlek malzemesi: Vinç tekerlekleri tipik olarak yüksek mukavemetli çelik veya dökme demirden yapılır. Bu malzemeler dayanıklılıkları, yük altında esneklik ve zaman içinde aşınma ve yıpranmaya karşı dirençleri için seçilir. Bazı tekerlekler, yüksek yüklerin ve sürtünmenin neden olduğu aşınma ve deformasyona karşı dirençlerini arttırmak için ısıl işlem görür veya sertleştirilir. Özel uygulamalar için, yüksek sıcaklıklar gibi aşırı çalışma koşullarına dayanmak için alaşım çeliklerden yapılabilir.

3) Tekerlek flanşları: Flanşlar, vinç çarkının dış tarafında, raylar boyunca tekerleği yönlendirmeye yardımcı olan, vinçin raydan çıkmasını önleyerek yükseltilmiş kenarlardır. Flanşlar giyilir veya hasar görürse, tekerleklerde kararsızlığa ve eşit olmayan aşınmaya yol açabilir.

4) Tekerlek sırtı: Vinç çarkının sırtında pist rayı ile temas eden kısımdır. Sürtünmeyi en aza indirmek ve stabil hareket sağlamak için pürüzsüz, dayanıklı bir yüzeye sahip olmalıdır. Zaman boyunca, sırt rayla sürekli temas nedeniyle aşınma yaşayabilir ve iyi durumda kalmasını sağlamak için periyodik inceleme ve bakım gereklidir.

Vinç kancası

1) 5 ton tek kiriş vinç: Vinç kancası Vinç kancası, 5- ton tek kirişli elektrik yükü (EOT) vinçinin hayati bir bileşenidir. Yükleri sabitlemek ve kaldırmak için kullanılır, kaldırma mekanizmasını (tipik olarak vinç veya tramvay sistemi) hareket ettirilen yüke bağlamak için kullanılır. Vinç kancası, vinçin 5- ton kapasitesini işlemek ve yaşam döngüsü boyunca güvenli çalışmayı sağlamak için güç, güvenlik ve dayanıklılık için tasarlanmalıdır.

2) Yük kapasitesi: Vinç kancası, vinçin maksimum kaldırma kapasitesi için derecelendirilmelidir. Bir 5- ton tek kiriş vinçinde, kanca 5000 kg'a kadar yükleri güvenli bir şekilde kaldırmak ve desteklemek için tasarlanmıştır. Kancanın kapasitesi tipik olarak boyutu, şekli ve kullanılan çelik kalitesi dahil olmak üzere kancanın malzeme özellikleri ve tasarımı ile belirlenir.

3) Tasarım ve Şekil: Standart kanca şekli: Çoğu vinç kancası, kancanın yükü güvenli bir şekilde almasını sağlayan bir açıklık (veya boğaz) ile hilal şekli vardır.

Şekil, yükü kancaya eşit olarak dağıtmak için tasarlanmıştır, arızaya neden olabilecek stres konsantrasyonlarını en aza indirir.Kap, yükün kaldırma sırasında kancayı yanlışlıkla kaymasını önlemek için tipik olarak bir güvenlik mandalı veya güvenlik yakalamasıyla tasarlanmıştır. Mandal manuel veya yaylı olabilir ve ek bir güvenlik özelliği olarak hizmet eder.

4) İnceleme ve bakım: Bütünlüğünü ve güvenliğini sağlamak için vinç kancasının düzenli olarak incelenmesi esastır. Kanca, gücünü tehlikeye atabilecek herhangi bir deformasyon, çatlak veya aşınma belirtisi için incelenmelidir. Örneğin, zorlu ortamlarda kullanılan vinçler (örneğin, aşındırıcı ortamlar veya aşırı sıcaklıklar) daha sık denetimler gerektirebilir. Teftişler, güvenlik mandalı, kanca boğaz ve pim de uygun çalışma ve hasar için kontrol edilmelidir.

8.

1) Tür:

Asenkron motor: Çoğu vinç uygulaması için uygun, basit yapı, kolay bakım ve düşük maliyet gibi avantajlarla en yaygın kullanılan tip.

DC Motor: Geniş bir hız düzenleme aralığının ve büyük başlangıç ​​torkunun gerekli olduğu durumlarda kullanılır, ancak genellikle daha karmaşıktır ve yüksek bakım gerektirir.

2) Güç: Motorun gücü, genellikle birkaç kilowatt ve on kilowatt arasında, vinçin nominal kaldırma ağırlığına ve çalışma hızına göre seçilir. Güç seçimi, maksimum yük altında çalışma gereksinimlerini karşılayabilmesini sağlamalıdır.

3) Fren sistemi: Motor genellikle bir frenle donatılmıştır, böylece motor durduğunda hızlı ve stabil bir şekilde fren yapabilirsiniz. Yaygın frenleme yöntemleri elektromanyetik fren ve mekanik fren içerir. Elektromanyetik fren, güvenliği artırmak için güç kapalı olduğunda fren durumunu otomatik olarak koruyabilir.

4) Koruma Seviyesi: Çalışma ortamının gereksinimlerine göre, motorun sert ortamlarda kararlı çalışmasını sağlamak için motorun koruma seviyesi (IP seviyesi gibi) toz ve nem direnci gibi farklı çalışma koşullarına uyum sağlamalıdır.

.

9.ound ve ışık alarm sistemi ve sınır anahtarı

1) Ses ve ışık alarm sistemi, yakındaki personel ve operatörleri vinç hareketleri veya potansiyel tehlikeli koşullar hakkında uyarmak için tasarlanmış 5- ton tek kiriş vinçinin kritik bir güvenlik özelliğidir. Bu sistem, işçilerin vinçin operasyonunun önceden farkında olmalarını sağlayarak işyeri güvenliğini artırır.

2) Sesli Alarm (Ses): Alarm, vinç çalıştığında, özellikle bir yükü kaldırma veya düşürme gibi kritik aktiviteler sırasında yüksek ve net bir ses üretir. Ses seviyesi, çalışma alanına veya vinçin harekete geçmesi, tipik olarak 85 ila 110 decibel (DB) arasında değişir ve gürültülü endüstriyel ortamda seslenebilir olmasını sağlar.

3) Görsel Alarm (Işık): Alarm sistemi, vinç işlemleri sırasında aktive edilen yanıp sönen bir ışık veya dönen bir işaret içerir.Bu ışıklar, parlak aydınlatma koşullarında bile dayanıklılık, enerji verimliliği ve yüksek görünürlük açısından LED tabanlıdır. Alarm ışıkları genellikle ana kiriş veya hous gibi vinçin belirgin kısımlarına monte edilir.

4) Dayanıklılık ve Tasarım: Alarm sistemi, zorlu endüstriyel ortamlara dayanmak için tipik olarak IP55 veya daha yüksek olarak derecelendirilmiş bir hava koşullarına dayanıklı ve toz geçirmez bir kasaya yerleştirilir. Titreşimlere, şoklara ve etkilere dirençlidir ve uzun vadeli performans sağlar.

10. Güvenlik Cihazları

1) 5 ton tek kiriş EOT vinç: Güvenlik cihazları Güvenlik cihazları, 5- ton tek kiriş vincinin güvenli ve verimli çalışmasını sağlamada önemli bir rol oynar. Bu cihazlar, kaza, ekipman hasarı ve kesinti riskini en aza indirirken vinç, operatörleri ve yakındaki işçileri korur. Aşağıda, tipik olarak 5- ton EOT vinçine dahil edilen temel güvenlik cihazlarına genel bir bakış bulunmaktadır.

2) Acil durum durdurma sistemi işlevi: Operatörün acil bir durumda hemen tüm vinç işlemlerini durdurmasına izin verir. Çalışma prensibi: Acil durum durdurma düğmeleri vinç ve kontrol panelinde stratejik olarak bulunur. Düğmeye basıldığında gücü tüm sisteme düşürür.

Faydalar: Tehlikeli durumlara anında yanıt verir. Kaza ve ekipman hasarı riskini azaltır.

3) Tampon ve Son Duruşlar Fonksiyon: Vinç veya arabanın pist veya kirişin ucuna ulaştığında darbe enerjisini emer.

4) Ses ve Işık Alarm Sistemi Fonksiyonu: Kazaları önlemek için çalışanları vinç hareketlerine uyarır. Özellikler: Ses Alarmı: Vinç işlemi sırasında yüksek sesler (85-110 dB) üretir. Işık alarmı: yanıp sönen ışıklar veya dönen işaretler: görsel uyarılar için dönen işaretler: işyeri farkındalıklarını artırır.

11.Control modu

1) 5- ton tek kirişli elektrik yükü (EOT) vinçinin kontrol modları tipik olarak vinçin çalıştırıldığı yöntemlere atıfta bulunur ve vinçin karmaşıklığına ve özelliklerine bağlı olarak değişebilir. EOT vinçleri için ortak kontrol modları:

2) Kolye Kontrolü (Kablolu) Açıklama: Bu, operatörün vinç hareketlerini kontrol etmek için kablolu bir el kolye kullandığı bir uzaktan kumanda sistemidir.

Fonksiyonlar: Kolye tipik olarak kaldırma, arabayı ve köprü hareketlerini kontrol eder (yukarı/aşağı, sol/sağ, ileri/geri). ADVANTES: Kullanımı kolay, maliyet-etkin ve kararlı ve güvenli bir kontrol sistemi sağlayabilir. Limitasyonlar: Kablonun uzunluğu ve kablosuz seçeneklere kıyasla daha az hareketlilik ile sınırlıdır.

3) Radyo Uzaktan Kumanda (Kablosuz Kontrol) Açıklama: Vinçleri çalıştırmak için radyo frekansı sinyallerini kullanan bir kablosuz kontrol sistemi. Fonksiyonlar: Kolye kontrolüne benzer, ancak fiziksel kabloya benzer şekilde, operatörün hareket etmesi için daha fazla esneklik sağlar. Hareketlilik ve güvenlik, operatör kablolar tarafından kısıtlanmadığından ve sinyal müdahalesi ile sınırlandırılamadığı için, sinyal müdahalesi: potansiyel tehlikelerden uzak kalabilir.

4) Kabin Kontrol Açıklaması: Operatör, vinç köprüsüne monte edilmiş bir kabinin içine oturur. Kabin, vinçleri çalıştırmak için gerekli tüm kontrollere sahiptir. Çevresel durumlardan korunma sağlar. Limitasyonlar: Daha büyük bir vinç yapısı gerektirir ve operatör kabinle sınırlıdır.

Eskiz

Ana teknik

Avantajlar

1) Bir 5- Ton tek Girder Electric Tepesi (EOT) vinç, verimli performansı ve çeşitli avantajları nedeniyle çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır. İşte tek bir kiriş vinçinin temel faydaları

2) Maliyet-etkin düşük başlangıç ​​maliyeti: Tek kiriş vinçleri genellikle çift kiriş vinçlerinden daha uygundur, çünkü daha az malzeme ve daha basit bileşenler kullanırlar. Kesikli bakım maliyeti: Daha az bileşen ve daha basit yapı, daha karmaşık vinçlere kıyasla daha düşük bakım maliyetlerine yol açar.

3) Alan Verimliliği Kompakt Tasarım: Tek kiriş tasarımı, çift kiriş vinçlerine kıyasla daha az dikey alan alır, bu da sınırlı başlıklı tesisler için ideal hale getirir. Maksimleştirilmiş çalışma alanı: Vinç tasarımı, fabrikada veya depo içinde, özellikle yükseklik kısıtlamalarının bulunduğu yerlerde mevcut alanın maksimum kullanılmasına izin verir.

4) Uygulamalarda esneklik Çok yönlü kullanım: Fabrikalar, depolar, atölyeler ve inşaat alanları içindeki malzemelerin veya yüklerin kaldırılması ve taşıma için uygundur. Daha küçük yük kapasiteleri için ideal: Bir 5- ton kapasitesi ile, küçük çalışarak, montaj alanlarında hafif ve orta düzeyde tutma alanlarında iyi bir şekilde hazırlanmıştır.

5) Çalışma kolaylığı Kullanıcı dostu kontrol: tipik olarak kolye, radyo uzaktan kumanda veya kabin kontrolü yoluyla kontrol edilir, operatörlerin yükleri güvenli ve verimli bir şekilde yönetmesini kolaylaştırır. Çim tasarımı: Daha az bileşen, vinçin çalıştırılması ve bakımı daha kolay hale getirir, bu da operatörler için daha kısa bir öğrenme eğrisine yol açar.

6) Azaltılmış Bakım Daha az bileşen: Tek kiriş vinç, çift kiriş sistemlerine kıyasla daha basit bir tasarıma sahiptir, bu da bakım gerektirebilecek daha az parça ve bileşen anlamına gelir.

Başvuru:

1) A 5- Ton tek Kirder Electric Seyahat (EOT) vinç, orta ağırlıklı yüklerin güvenilir malzeme taşıma, kaldırma ve taşınması gerektiren çeşitli endüstriyel uygulamalarda yaygın olarak kullanılır.

2) Üretim ve Montaj Hatları Malzeme Kullanımı: A 5- Ton EOT vinç, bir montaj hattı üzerindeki farklı iş istasyonları arasında malzeme, parçalar ve alt montajlar arasında taşınmak için kullanılabilir. Montaj ve imalat: montaj veya üretim süreçleri sırasında konumlandırmaya ve kaldırma işlemlerine yardımcı olabilir, iş akışının iyileştirilmesi için ideal olmaya neden olabilir.

3) Depolar ve Dağıtım Merkezleri yük taşıma: Vinç, bir depo içindeki mal, ekipman veya hammaddeleri hareket ettirmek için yaygın olarak kullanılır. Yetenlik yönetimi: Özellikle boşluk kullanımı ve verimli taşıma öncelikleri olduğunda, depolama raflarından eşyaların yerleştirilmesine veya geri alımına yardımcı olabilir. Crances, pusholetler veya nakliye malzemeleri veya paketleme malzemeleri veya paketleme malzemeleri de yardımcı olabilir.

4) Otomotiv endüstrisi montaj hattı desteği: Otomotiv üretiminde, ağır motor parçalarını, şasi veya diğer araç bileşenlerini kaldırmak için 5- ton EOT vinç kullanılabilir. Bileşen taşıma: Ağır araç parçalarını üretim hattı boyunca farklı istasyonlara taşıyabilir, sorunsuz bir üretim süreci sağlayabilir.Kalite Kontrolü: Tamamlanan parçaları denetime veya test alanlarına taşımak için kullanılır.

5) Elektrik santralleri Bakım ve Onarım: Vinç, bakım ve kurulum görevleri için ağır ekipman, türbinler veya jeneratörleri taşımak için kullanılır.

6) Havacılık ve Uzay endüstrisi uçak montajı: Vinç, gövde bölümleri, kanatlar ve iniş dişlileri gibi uçak bileşenlerinin montajında ​​kullanılır.

Vinçüretme prosedür

1. Tasarım aşaması: Müşterinin ihtiyaçlarına ve çalışma ortamına göre vinçin nominal yük, açıklık ve kaldırma yüksekliği gibi parametrelerini belirleyin. Tasarımın güvenlik standartlarını ve kullanım gereksinimlerini karşılamasını sağlamak için ana ışın, uç ışını, vinç, kaldırma mekanizması vb. Yapının stabilitesini ve dayanıklılığını sağlamak için genellikle yüksek mukavemetli çelik tasarıma göre uygun malzemeleri seçin.

2. Üretim aşaması: Tasarım çizimlerine göre gerekli hammaddeleri ve parçaları hazırlayın. Ana kirişler ve uç kirişler gibi yapısal bileşenleri hazırlamak için çeliği kesin, bükün ve şekillendirin. Çeşitli bileşenleri kaynaklayın ve bunları genel bir yapıya monte edin. Bu adım, mukavemet ve stabilite sağlamak için garantili kaynak kalitesi gerektirir.

3. İşleme: Boyutlarının ve doğruluklarının gereksinimleri karşılamasını sağlamak için motorlar, dişliler, rulmanlar vb. Gibi anahtar bileşenlerin işlenmesi. Boyama ve galvanizleme gibi bileşenlerin korozyon karşıtı tedavisi, ekipmanın dayanıklılığını ve estetiğini arttırır.

4. Elektrik Sistemi Kurulumu: Motorlar, kontrolörler, anahtarlar, sensörler ve alarm sistemleri gibi elektrik bileşenlerini yükleyin. Elektrik sisteminin normal çalışmasını sağlamak için kabloları bağlayın ve kablolar.

5. Montaj aşaması: Tüm bileşenleri ve sistemleri bir bütün olarak monte edin, kaldırma mekanizmasını, tramvay çalıştırma mekanizmasını ve kontrol sistemini bağlayın. Tüm bileşenlerin ve sistemlerin düzgün çalıştığından emin olmak ve ön hata ayıklama yapmak için monte edilmiş vinç kapsamlı bir incelemeyi yapın.

6. Test aşaması: Yapısal mukavemeti ve stabiliteyi kontrol etmek için vinç üzerinde statik yük testi yapın. Performansının tasarım gereksinimlerini karşılamasını sağlamak için kaldırma, hareket, frenleme ve diğer işlevler ile ilgili testler de dahil olmak üzere vinç üzerinde dinamik test yapın. Çalışma sırasında ekipmanın güvenliğini sağlamak için sınır anahtarları, aşırı yük koruması vb. Güvenlik cihazlarının işlevlerini kontrol edin.

7. Kalite Kontrolü: Endüstri standartlarına ve müşteri gereksinimlerine uyum sağlamak için üretim sürecindeki her bağlantıda kalite kontrolü yapın. Sonraki izlenebilirlik ve analiz için üretim sürecinde çeşitli veri ve muayene sonuçlarını kaydedin.

8. Teslimat ve kurulum: Taşımacılık sırasında hasar görmemesini sağlamak için tamamlanmış vinçleri nakliye için hazırlayın ve hazırlayın. Vinçleri kurulum için müşterinin sitesine teslim edin ve yerinde hata ayıklama ve kabul edin. Vinç kullanımı ve bakımında yetkin olduklarından emin olmak için müşterilere operasyon eğitimi sağlayın.

Çalıştay Görünümü:

Şirket akıllı bir ekipman yönetim platformu kurdu ve 310 set (set) kullanma ve kaynak robotları kurdu. Planın tamamlanmasından sonra 500'den fazla set (set) olacak ve ekipman ağ oranı%95'e ulaşacak. 32 kaynak hattı kullanıldı, 50'si kurulması planlandı ve tüm ürün hattının otomasyon oranı%85'e ulaştı.
