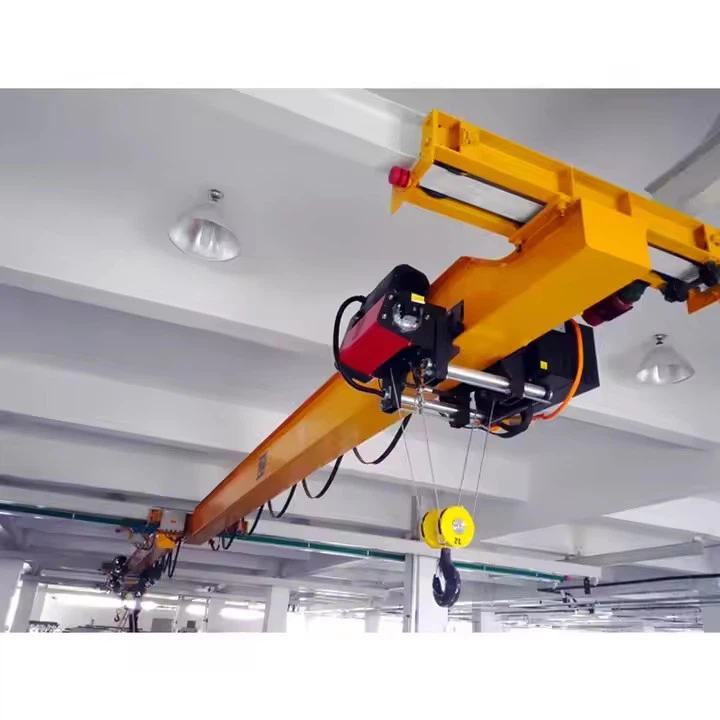

Küçük tek ışın tepesi vinç

Çekirdek bileşenler: Şanzıman, motor, dişli

Menşe yeri: Henan, Çin

Garanti: 1 yıl

Ağırlık (kg): 30000 kg

Video Giden Mekan: Sağlanan

Makine Testi Raporu: Sağlanan

Satış Birimleri: Tek Öğe

Tek Paket Boyutu: 600x300x300 cm

Tek brüt ağırlık: 200. 000 kg



Çift kiriş vinçleri ile karşılaştırma

Özellik	Tek ışın vincisi	Çift kiriş vinç
Maliyet	Daha düşük	Daha yüksek
Başlık Alanı	Minimal	Daha fazla gerekli
Kapasite	20 tona kadar	500+ tona kadar
Aralık	31.5m'ye kadar	50m'ye kadar+
Başvuru	Işık\/orta hizmet	Ağır hizmet tipi endüstriyel





1. Ana kiriş (tek ışın)
Tipik olarak kaynaklı çelikten (kutu tipi veya I-kiriş tasarımı) yapılmış birincil yük taşıma yapısı.
Işık ve orta hizmetlik kaldırma (1-20 ton) için tasarlanmıştır.
Yerden tasarruf etmek için düşük tavan boşluğu uygulamaları için optimize edildi.



2. Son kamyonlar (uç arabalar)
Kirdarın her iki ucunda, pist rayları boyunca hareket için tekerleklerle donatılmıştır.
Uzunlamasına seyahat (vinç hareketi) için tahrik motorları ekleyin.
Tasarıma bağlı olarak tek kirişli veya çift kiriş destek türü olabilir.

3. Kaldırma ve Tramvay
Elektrikli Kaldırma:
Tel Halat Kaldırma (CD1\/MD1 tipi) - Daha ağır yükler için yaygındır.
Zincir Kaldırma - Daha hafif yükler için kullanılır (5 tona kadar).

Tramvay Çerçevesi:
Kiriş boyunca yatay olarak hareket eder.
Enine seyahat için tramvay tekerlekleri, motor ve şanzıman içerir.



4. Pist Işın ve Raylar
Vinçin çalışma alanı boyunca hareketini destekler.
Çelik I-kirişlerden veya kaynaklı pistlerden yapılmıştır.
Düzgün çalışmayı sağlamak için uygun hizalama gerektirir.







5. Elektrik Sistemi
Kontrol Paneli: Güç dağılımını ve motor kontrolünü yönetir.
Kontrol Yöntemleri:
Kolye kontrolü (asma push-button istasyonu).
Radyo uzaktan kumanda (kablosuz çalışma).
Kabin kontrolü (daha büyük sistemler için).
Sınır anahtarları: Kaldırma ve arabanın aşırı seyahatini önleyin.





6. Güç Kaynağı Sistemi
Feston Sistemi (Kablo Makarası): Kayar kablolar yoluyla vinç için güç sağlar.
İletken çubukları (otobüs çubukları): Uzun açıklıklı vinçler için alternatif güç dağıtım.



7. Güvenlik Cihazları
Aşırı Yük Sınırlayıcı: Yükseltme kapasitesinin ötesinde kaldırmayı önler.
Acil durdurma düğmesi: Hemen kapanma için.
Tamponlar ve tamponlar: Seyahat sınırlarında etkiyi emer.
ANTER SİSTEMİ (isteğe bağlı): Yük salınımını azaltır.

.

8. Fren sistemi
Kaldırma Freni: Durarken yük kaymasını önler.
Seyahat frenleri: Pürüzsüz durma için uç kamyon motorlarında kullanılır.
Ek isteğe bağlı bileşenler
Vinç Ölçeği: Kaldırma sırasında yüklerin tartılması için.
Patlamaya dayanıklı özellikler: Tehlikeli ortamlar için.
Değişken frekans sürücüsü (VFD): Daha pürüzsüz hız kontrolü için.

Eskiz



Ana teknik





Küçük tek ışın tepesi vinçlerinin avantajları
Uygun maliyetli
Çift kiriş vinçlerine kıyasla daha düşük başlangıç ​​maliyeti.
Azaltılmış kurulum ve bakım masrafları.

Uzay Tasarım Tasarım
Küçük atölyeler için ideal olan düşük tavan boşluğu gereksinimlerine sahip kompakt yapı.
Kaldırma kapasitesinden ödün vermeden dikey çalışma alanını en üst düzeye çıkarır.

Kolay kurulum ve hareketlilik
Modüler tasarım, cıvata bağlantıları ile hızlı montaj sağlar.
Mevcut destek yapılarına (sütunlar veya pist kirişleri) monte edilebilir.

Enerji verimli
Düşük güç tüketimine sahip standart elektrikli vinçleri (tel ip veya zincir) kullanır.
Bazı modeller, daha yumuşak bir çalışma için değişken frekans sürücülerine (VFD'ler) sahiptir.

Çok yönlü kaldırma kapasitesi
Işık ila orta görevli görevler için uygun olan 1 tondan 20 tona kadar yükleri işler.
Farklı çalışma alanı düzenleri için ayarlanabilir açıklık (tipik olarak 7.5m - 31.5m).

Kullanıcı dostu işlem
Basit kontroller (kolye, uzaktan veya kabinle çalışan).
Kesin yük konumlandırma için isteğe bağlı önleme teknolojisi.



Küçük tek ışınlı tepegöz vinçlerinin uygulamaları


1. Üretim ve Çalıştaylar
Kaldırma makineleri, kalıplar ve montaj bileşenleri kaldırma.
Otomotiv, metal işleme ve imalat mağazalarında kullanılır.



2. Depolama ve lojistik
Paletler, kasalar ve kapların yüklenmesi\/boşaltılması.
Dağıtım merkezlerinde verimli malzeme kullanımı.



3. İnşaat ve Malzeme Kullanımı
Çelik kirişlerin, boruların ve inşaat malzemelerinin taşınması.
Prekast beton üretiminde kullanılır.



4. Limanlar ve Tersaneler
Küçük tekneler, motorlar ve deniz ekipmanlarının kullanılması.
Kuru rıhtımlarda ve onarım bahçelerinde ışık hizmeti.

5. Madencilik ve Enerji Sektörleri
Hareketli jeneratör parçaları, pompalar ve madencilik ekipmanı.
Enerji santralleri ve petrol sahası bakımı için uygundur.

6. Tarım ve Gıda İşleme
Besleme torbaları, tahıl ve işleme ekipmanı kaldırma.
İçecek ve ambalaj endüstrilerinde kullanılır.



1. Tasarım ve Mühendislik
Yük hesaplamaları - kiriş boyutlarını, tekerlek yüklerini ve sapma sınırlarını belirlemek için yapısal analiz.
CAD Modellemesi - Vinç 3D tasarımı (ana ışın, uç arabalar, kaldırma arabası).
Standartlar Uyum - FEM 1.001, ISO 12485 veya CMAA 70 özellikleri.
2. Maddi tedarik
Ana Işın - Q235B\/Q345B çelik (açıklık uzunluğuna, tipik olarak 5-25m).
Uç Arabalar - S355JR çelik plakalardan üretilmiştir.
Tekerlekler ve akslar - 55mn dövme çelik (HRC'ye sertleştirilmiş 50-55).
Elektrik Bileşenleri - Motorlar, Frenler ve Sınır Anahtarları (CE\/UL Sertifikalı).
3. Ana kiriş imalatı
A. Çelik Plaka Hazırlığı
Çelik plakaların lazer\/plazma kesimi.
Kaynak için eğim kenarları.
B. Kaynak ve montaj
Uzunlamasına dikişler için batık ark kaynağı (testere).
Dahili takviyeli kutu kiriş yapısı.
Stresi hafifletmek için weld sonrası ısıl işlem.
C. İşleme
Arabalar ve bağlantılar için delme delikleri.
Ray montaj alanı için yüzey taşlama.
4. Son taşıma üretimi
Çerçeve kaynağı-sertlik için kutu kesit tasarımı.
Tekerlek Montajı -
Miller üzerine dövme çelik jantlar monte.
Küresel Silindir Yataklarının (SKF\/FAG) takılması.
Sürücü Birimi Entegrasyonu -
Motor, redüktör ve fren kuplajı.
± 0. 5mm toleransa hizalama.
5. Kaldırma ve Tramvay Üretimi
Tramvay Çerçevesi - İşlenmiş tekerlek yollarına sahip kaynaklı çelik.
Kaldırma entegrasyonu -
Montaj 10- ton elektrikli tel ip\/zincir vinç.
Hız Kontrolü için VFD'nin yüklenmesi.
Limit Anahtarlar - Üst\/Alt Seyahat Sensörleri.
6. Yüzey tedavisi
Atış patlaması - Pas ve ölçekleri kaldırır.
Hazırlama ve Resim -
Epoksi primeri (75μm).
Poliüretan top kat (50μm, RAL rengi).
Korozyon Karşıtı Seçenekler-Hot-Dip Galvanizasyon (zorlu ortamlar için).
7. Elektrik Sistemi Montajı
Kontrol Paneli - PLC, kontaktörler, aşırı yük röleleri.
Kablolama - Festoon Sistemi veya Şef Çubuklar.
Güvenlik Cihazları -
Acil durdurma devreleri.
Aşırı yük koruma sensörleri.
8. Kalite Testi
A. Boyutsal İnceleme
Işın düzlüğü (± 3mm 10m üzerinde).
Tekerlek hizalaması (± 1mm).
B. Yük testi
Statik Test - 10 dakika boyunca% 125 SWL (12.5 ton).
Dinamik Test - Tam seyahat ile% 110 SWL (11 ton).
C. fonksiyonel kontroller
Fren performansı (% 150 yük tutar).
Sınır anahtarı aktivasyon doğruluğu.
9. Ambalaj ve Nakliye
Modüler Sökme - Ana ışın, uç arabalar ve ayrı ayrı paketlenmiş elektrikler.
Koruma - Deniz taşımacılığı için su geçirmez sarma.
Dokümantasyon - Test Raporları, Kılavuzlar ve Sertifikalar.
10. Kurulum ve Devreye Alma
Pist ışın hizalaması-lazer düzeyinde ± 2mm.
Vinç montajı-Modüllerin cıvatalı bağlantısı.
Son Test - Deneme gerçek yüklerle çalışır.

Çalıştay Görünümü:

Şirket akıllı bir ekipman yönetim platformu kurdu ve 310 set (set) kullanma ve kaynak robotları kurdu. Planın tamamlanmasından sonra 500'den fazla set (set) olacak ve ekipman ağ oranı%95'e ulaşacak. 32 kaynak hattı kullanıldı, 50'si kurulması planlandı ve tüm ürün hattının otomasyon oranı%85'e ulaştı.
